Uni-T MSO3054X Digital-Oszilloskop 500 MHz 5 GSa/s 500 Mpts Funktionsgenerator, Spectrum-Analyser, Oberschwingungsanalys
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 3.112,50
3
2% = € 75,94
€ 3.036,56
5
3% = € 106,13
€ 3.006,37
10
4% = € 126,37
€ 2.986,13
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 3.112,50 / Stück)
€ 3.112,50
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T MSO3054X Digital-Oszilloskop 500MHz 4+16 Kanal MSO ready 5 GSa/s 500 Mpts 2.000.000 wfms/s 10,1″ kapazitiver Touchscreen Digital-Speicher (DSO)
- - Bandbreite: 500 MHz
- - Analoge Kanäle: 4
- - Echtzeit-Abtastrate: 5 GSa/s
- - Maximale Speichertiefe: 500 Mpts
- - Waveform-Erfassungsrate: 2.000.000 wfms/s (Sequenzmodus)
- - Digitale Kanäle: 16
- - Display: 10,1-Zoll kapazitiver Touchscreen mit Gestensteuerung
- - Konnektivität: Integrierter WebServer für Fernsteuerung
Technische Daten
- Produkt-Art
Digital-Oszilloskop
- Bandbreite
500 MHz
- Samplingrate/Kanal
5 GSa/s
- Bildschirm-Größe
10.1 Zoll
- Oszilloskop-Besonderheiten
Funktionsgenerator
Spectrum-Analyser
Oberschwingungsanalyse
Mixed-Signal (MSO)
Logic-Analyser
- Anzahl analoge Eingänge max.
4
Werksstandard (ohne Zertifikat)
- Anzahl digitale Eingänge max.
16
- Schnittstellen
Seriell
- Speichertiefe/Kanal
500 Mpts
- Typ
MSO3054X
Dokumente & Downloads
Datenblatt
Datenblatt 3399967 Uni-T MSO3054X Digital-Oszilloskop 500 MHz 5 GSa/s 500 Mpts Funktionsgenerator, Spectrum-Analyser, Oberschwingungsanalys
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3399967 Uni-T MSO3054X Digital-Oszilloskop 500 MHz 5 GSa/s 500 Mpts Funktionsgenerator, Spectrum-Analyser, Oberschwingungsanalys
Beschreibung

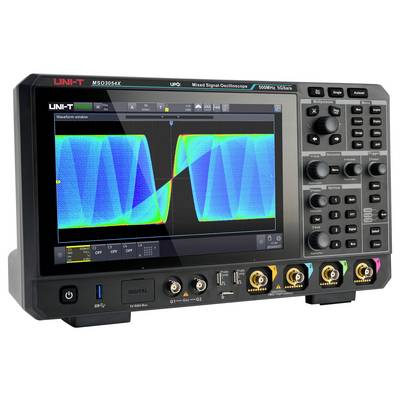

Das UNI-T MSO3054X Mixed-Signal-Oszilloskop bietet eine maximale Abtastrate von 5 GSa/s und eine Speichertiefe von bis zu 500 Mpts. Dank der exklusiven Ultra Phosphor 3.0-Technologie erreicht es eine Waveform-Erfassungsrate von 2.000.000 wfms/s und unterstützt 12 erweiterte Trigger- und serielle Bus-Dekodierungsprotokolle. Ausgestattet mit einem 10,1-Zoll kapazitiven Touchscreen mit Gestensteuerung sowie einem integrierten WebServer für Fernsteuerung, eignet sich dieses Oszilloskop ideal für Anwendungen in Embedded-Systemen, der Automobil-elektronik und der Luft- und Raumfahrtindustrie.
Ausführung
- - 9-in-1-Integration: Vereint Oszilloskop, Logikanalysator, Wellenformgenerator, Spektrumanalysator und mehr für maximale Vielseitigkeit.
- - Ultra Phosphor 3.0: 8-Kanal-Parallelanalyse, bis zu 20 Gbps Verarbeitung und 2.000.000 wfms/s Erfassungsrate zur präzisen Anomalieerkennung.
- - 54 Messarten: Spannungs-, Frequenz- und Phasenmessungen mit erweiterten Statistikfunktionen und Trendgrafiken für tiefgehende Analysen.
- - Power Analysis 6+: Umfassende Netzqualitäts- und Leistungsanalyse mit PSRR, Oberschwingungs- und Einschaltstrommessung sowie 12 Tests in 2024.
- - Spektrumanalysator: Unterstützt 4M-Punkte FFT, gleichzeitige 4-Kanal-FFT, Wasserfalldiagramm und Markermessung für schnelle und präzise Frequenzanalysen.
Lieferumfang
- - MSO3054X (500 MHz, 5 GSa/s, 4 Kanäle) x 1
- - Netzkabel x 1
- - USB-Kabel x 1
- - Passive Tastköpfe (500 MHz) x4
- - BNC-BNC-Durchgangsleitung × 1
- - BNC-Krokodilklemmen-Kabel (rot & schwarz) × 1
- - Passive Tastköpfe × 4
- - Kalibrierungszertifikat x 1
- - Mehrsprachige Sicherheitsanweisungen x 1
- - Kurzanleitung x 1
Hinweise
Weitere Modelle
- MSO3034X: 350 MHz Bandbreite, 4 analoge Kanäle, 5 GSa/s Abtastrate, bis zu 500 Mpts Speichertiefe, Wellenformerfassungsrate von 2.000.000 wfms/s, 16 digitale Kanäle und optional 50 MHz Dual-Kanal-Generator.
Software Optionen
- MSO3000X-AWG:Dualer 50 MHz Arbiträrsignalgenerator-Software-Option (inklusive Bode-Diagramm).
- MSO3000X-PWR: Software-Option Leistungsanalyse
- MSO3000X-BND: Alle Serienbus-Trigger- und Dekodierungssoftware-Optionen (einschließlich AUTO, Audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: Audio-Serienbus-Trigger- und Analyse-Software-Option (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Luft- und Raumfahrt-Serienbus-Trigger- und Analyse-Software-Option (MIL-STD-1553).
- MSO3000X-ARINC429: Luft- und Raumfahrt-Serienbus-Trigger- und Analyse-Software-Option (ARINC 429).
- MSO3000X-AUTO: Automotive-Serienbus-Trigger- und Dekodierungs-Software-Option (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Serieller Bus-Trigger und Analyse （Manchester）
- MSO3000X-CANFD: Automotive Serial Bus Trigger und Analyse Software-Option （CAN-FD）
- MSO3000X-LIN: Automotive Serial Bus Trigger und Analyse Software-Option （LIN）
- MSO3000X-FLEX: Automotive Serial Bus Trigger und Analyse Software-Option （FlexRay）
- MSO3000X-SENT: Automotive Sensor Bus Trigger und Analyse Software-Option （SENT）
