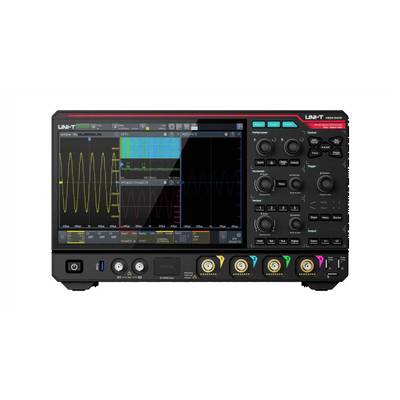

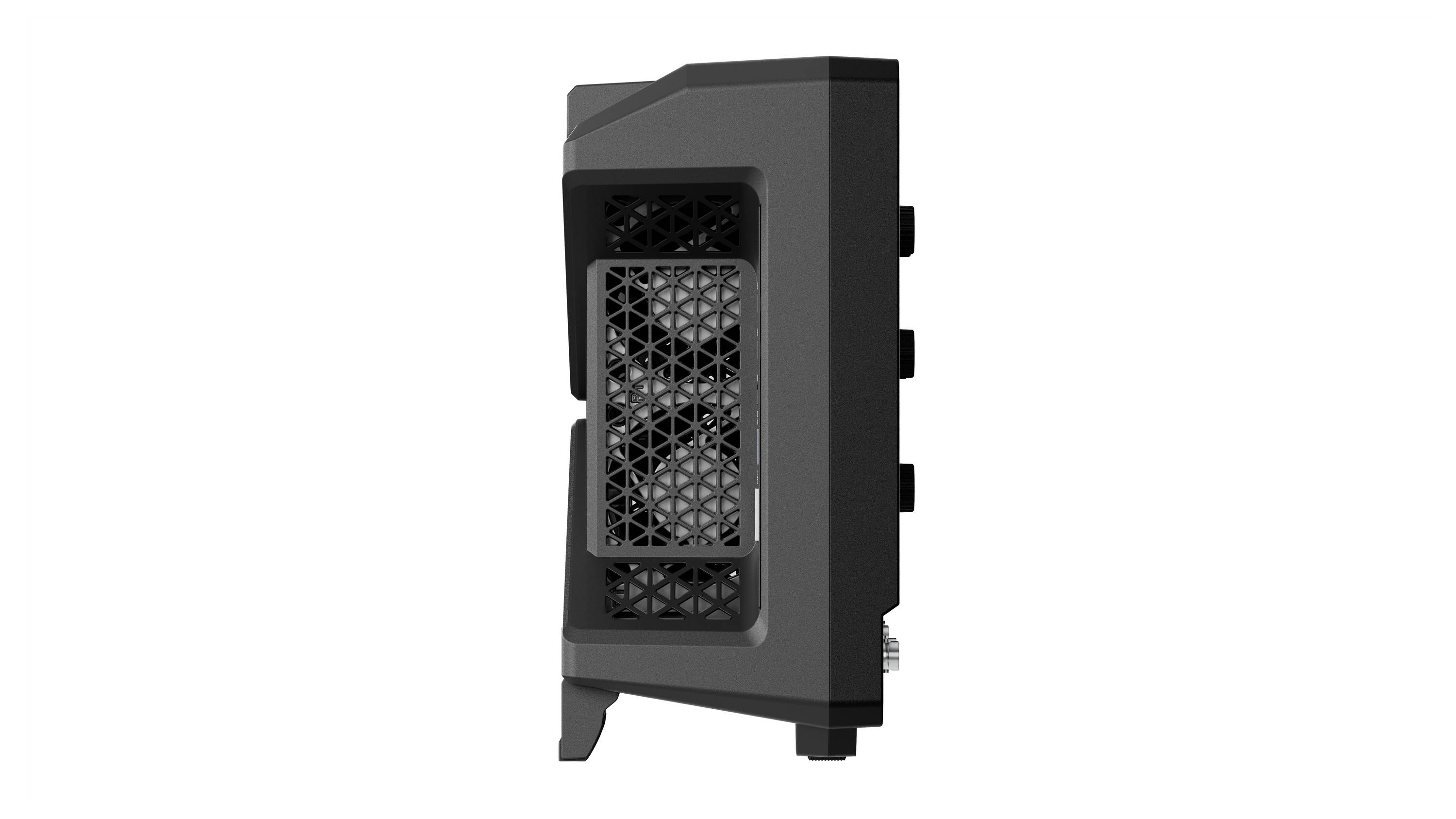

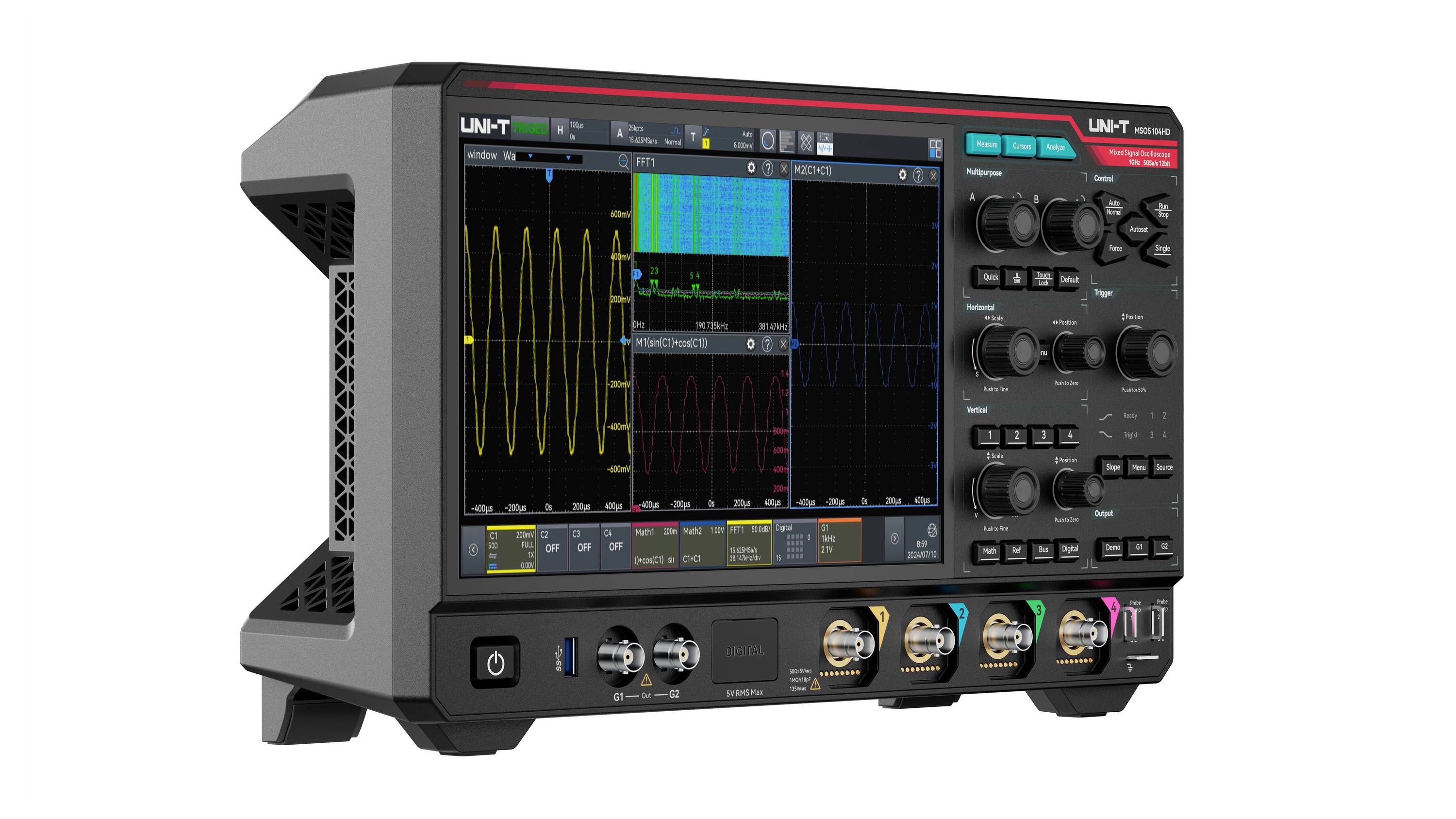

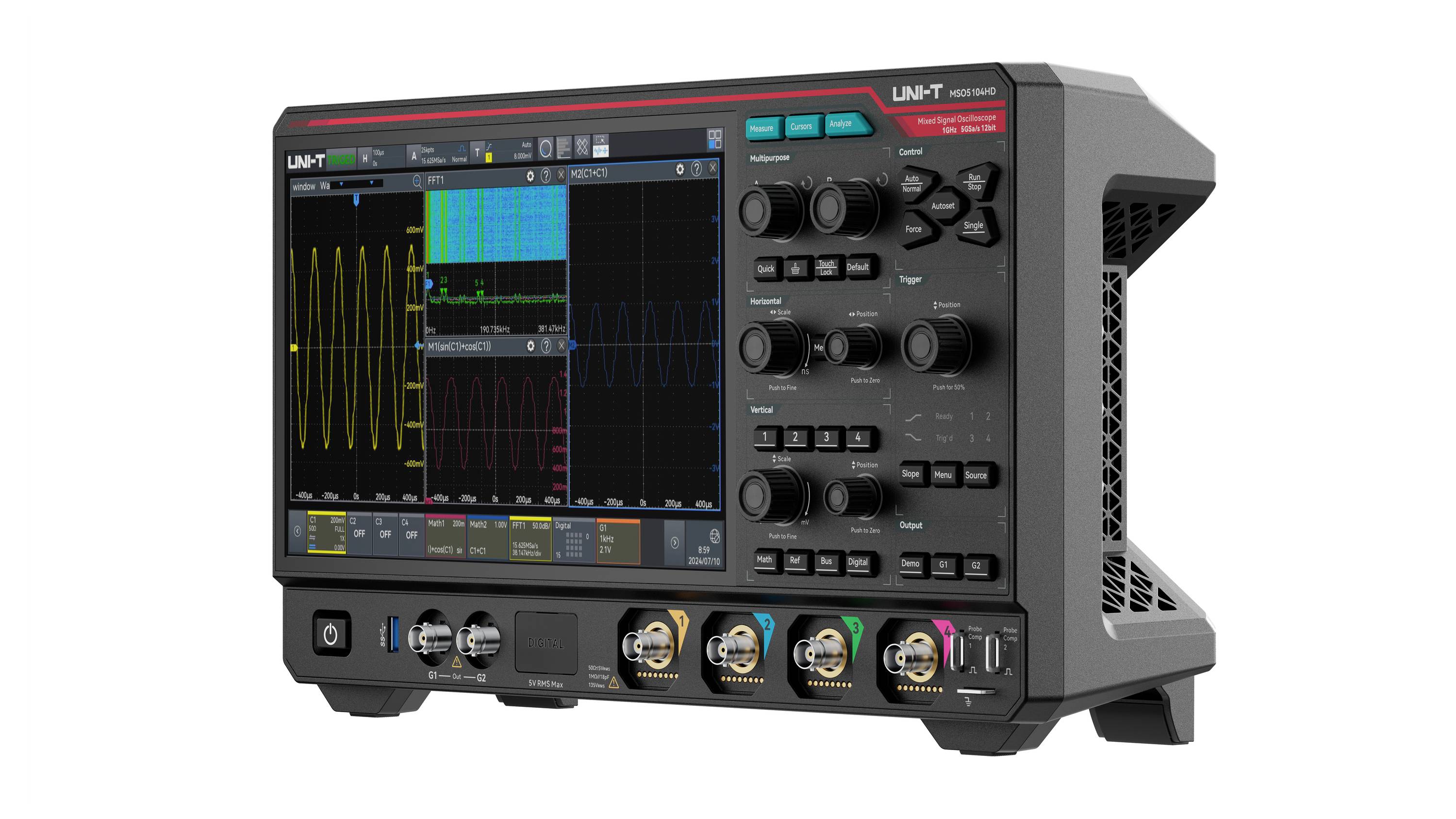

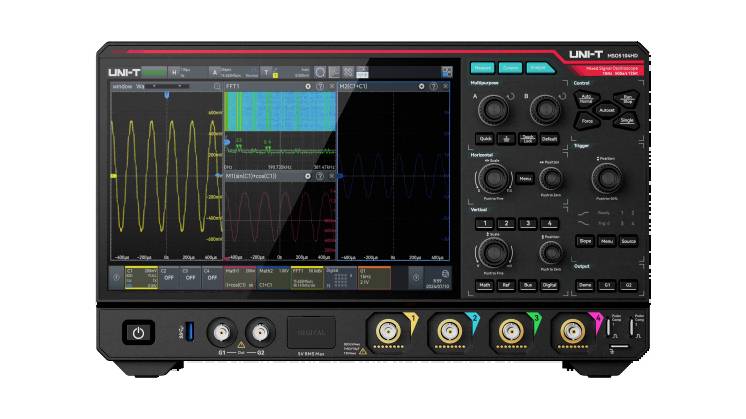

Uni-T MSO5034HD Analog-Oszilloskop, Digital-Oszilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 3.024,17
3
2% = € 73,79
€ 2.950,38
5
3% = € 103,13
€ 2.921,04
10
4% = € 122,79
€ 2.901,38
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 3.024,17 / Stück)
€ 3.024,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T Hochauflösendes Oszilloskop MSO5034HD
- Bandbreite: 350 MHz
- Analoge Kanäle: 4
- Digitale Kanäle: 16
- Vertikale Auflösung: 12 Bit
- Echtzeit-Abtastrate: 5 GSa/s
- Maximale Speichertiefe: 500 Mpts
- Waveform-Erfassungsrate: 800.000 wfms/s (Sequenzmodus: bis zu 1.500.000 wfms/s)
Technische Daten
- Produkt-Art
Analog-Oszilloskop
- Bandbreite
350 MHz
- Samplingrate/Kanal
2 GSa/s
- Auflösung
12 Bit
- Bildschirm-Größe
25,65 cm (10,1 Zoll)
- Oszilloskop-Besonderheiten
Mixed-Signal (MSO)
- Zeitbasis
500 ps/div bis 1000 s/div
- Anzahl analoge Eingänge max.
4
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT II
- Vertikal-Ablenkung
1 mV/div bis 10 V/div
- Eingangsimpedanz
1 MΩ
- Eingangskopplung
DC, AC, GND
- Eingangsspannung
1 mV/div bis 10 V/div (an 1 MΩ)
- Spannungs-Versorgung (Details)
100 - 240 V/AC
- Abm.
(L x B x H) 121 x 358 x 214 mm
- Gewicht
4.1 kg
- Anzahl digitale Eingänge max.
16
- Display
1280 x 800 Pixel
- Kalibrierleistung
Interne Selbstkalibrierung (Self-Cal)
- Breite
358 mm
- Höhe
214 mm
- Länge
121 mm

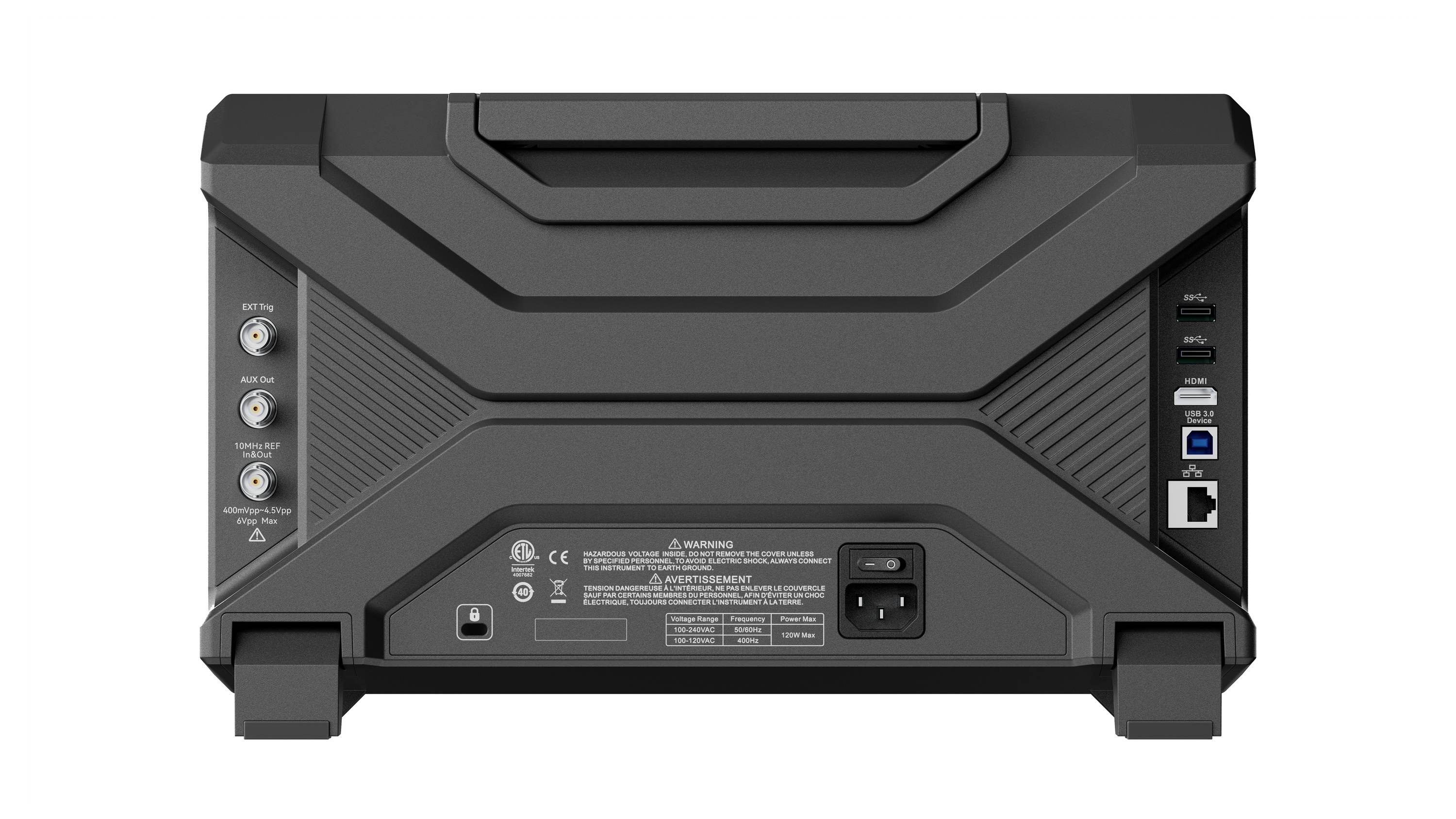

- Schnittstellen
USB-Host
USB-Device
LAN
HDMI
- Speichertiefe/Kanal
200 Mpts
- Typ
MSO5034HD
Dokumente & Downloads
Datenblatt
Datenblatt 3757372 Uni-T MSO5034HD Analog-Oszilloskop, Digital-Oszilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3757372 Uni-T MSO5034HD Analog-Oszilloskop, Digital-Oszilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 St.
Beschreibung
Das MSO5034HD ist eine leistungsstarke hochauflösende Oszilloskopserie mit 350MHz Bandbreite, 5 GSa/s Abtastrate, 4 analogen und 16 digitalen Kanälen sowie einer Speichertiefe von bis zu 500 Mpts. Dank der exklusiven UltraPhosphor 3.0 Technologie erreicht sie eine Waveform Erfassungsrate von bis zu 1.500.000 wfms/s mit 256 Graustufen. Sie bietet ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und niedrigem Jitter sowie zahlreiche erweiterte Trigger und Analysefunktionen wie Spektrumanalyse, Leistungsanalyse, Histogramm, Waveform Aufzeichnung, ERES, hardwarebeschleunigten Maskentest, Search und Navigation sowie Serienbus Triggerung und Dekodierung. Der 10,1 Zoll große kapazitive Touchscreen mit Multi Gesten Steuerung in Kombination mit praktischen Schnellwahltasten ermöglicht eine besonders intuitive Bedienung und ein optimiertes Nutzererlebnis.
Ausführung
- 16-Bit-Hochauflösung: Kombiniert 12-Bit-ADC mit 4-Bit-ERES für eine effektive 16-Bit-Auflösung, reduziert Rauschen und stellt feine Signaldetails präzise dar.
- Ultra Phosphor 3.0: Ermöglicht Echtzeit-Wellenformdarstellung und eine verbesserte Signalvisualisierung.
- 9-in-1-Funktionalität: Vereint digitales Oszilloskop, Logikanalysator, Arbiträr-Wellenformgenerator, Spektrumanalysator, Protokollanalysator, digitales Voltmeter, Frequenzzähler, Bode-Diagramm-Analysator und Leistungsanalysator in einem Gerät.
- Bus-Timing-Analyse: Unterstützt Timing-Analysen für I²C-, SPI- und CAN-Protokolle.
- 56 automatische Messfunktionen: Mit Histogramm- und Trenddiagrammen für eine schnelle und übersichtliche Signalanalyse.
- Hardwarebasierte Wellenformaufzeichnung: Echtzeit-Aufzeichnung und -Wiedergabe mit bis zu 400.000 Frames.
- Erweiterte FFT: Mit bis zu 4 Mpts für eine detaillierte Analyse im Frequenzbereich.
- Mehrfensteranzeige: Gleichzeitige Darstellung von Wellenform, FFT und Protokollanalyse auf einem Bildschirm.
- Zonentrigger: Erfasst gezielt Signalanomalien und isoliert relevante Signalbereiche.
- 10,1-Zoll-Touchscreen: Kapazitiver HD-Touchscreen mit 1280 × 800 Auflösung für eine intuitive Bedienung.
- SCPI-Unterstützung: Ideal für Fernsteuerung und automatisierte Testabläufe.
- Integrierter Webserver: Ermöglicht Fernüberwachung und Steuerung über PC oder Mobilgerät.
Lieferumfang
- MSO5034HD x 1
- Netzkabel x 1
- USB3.0-Kabel x 1
- Passive Tastköpfe (500 MHz) x4
- BNC-BNC-Durchgangsleitung × 1
- BNC-Krokodilklemmen-Kabel (rot & schwarz) × 3
Hinweise
Weitere Modelle
- MSO5104HD: 1 GHz Bandbreite, 4 analoge Kanäle, 16 digitale Kanäle, 5 GSa/s Abtastrate, 500 Mpts Speichertiefe, Wellenformerfassungsrate 800.000 wfms/s (Sequenzmodus: bis zu 1.500.000 wfms/s)
- MSO5054HD: 500 MHz Bandbreite, 4 analoge Kanäle, 16 digitale Kanäle, 5 GSa/s Abtastrate, 500 Mpts Speichertiefe, Wellenformerfassungsrate 800.000 wfms/s (Sequenzmodus: bis zu 1.500.000 wfms/s)
Software Optionen
-MSO5000HD-BND: Alle Trigger- und Dekodieroptionen für serielle Busse (einschließlich EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL und Timing).
-MSO5000HD-AUTO: Automotive Serial Bus Trigger and Decode Option (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2 Kanäle 50 MHz Arbiträrwellenformgenerator (einschließlich BODE).
-MSO5000HD-CANFD: Automotive-Serienbus-Trigger- und Analyse-Option (CAN-FD).
-MSO5000HD-FLEX: Automotive-Serienbus-Trigger- und Analyse-Option (FlexRay).
-MSO5000HD-SENT: Automotive-Serienbus-Trigger- und Analyse-Option (SENT).
-MSO5000HD-CANXL: Automotive-Serienbus-Trigger- und Analyse-Option (CAN-XL).
-MSO5000HD-I3C: Embedded-Trigger-/Decode-Option (I3C).
-MSO5000HD-1WIRE: Automotive-Serienbus-Trigger- und Analyse-Option (1-WIRE).
-MSO5000HD-MANCH: Serial Bus Trigger and Analysis Option (Manchester).
-MSO5000HD-AUDIO: Audio Serial Bus Trigger and Analysis Option (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Aerospace Serial Bus Trigger and Analysis Option(MIL-STD-1553).
-MSO5000HD-ARINC429: Aerospace Serial Bus Trigger and Analysis Option (ARINC429).
-MSO5000HD-PWR: Power Analysis Option.
-MSO5000HD-TIMING: Timing-Analyse (einschließlich I²C, SPI, I²S und CAN).
