Uni-T UDP4303S Labornetzgerät, einstellbar 0 - 32 V 0 - 3 A 297 W USB-Device, USB-Host, LAN, RS-232 programmierbar Anzah
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 1.096,51 / Stück)
€ 1.199,17
-9 %
€ 1.096,51
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T UDP4303S Programmierbares Labornetzgerät
- 4x galvanisch getrennte Ausgänge
- 2 x 0–32 V/DC / 0–3 A
- 1 x 0–15 V/DC / 0–3 A
- 1 x 0–6 V/DC / 0–10 A
- 297 W Ausgangsleistung
- Strommessauflösung bis 1 μA
- 4,3-Zoll TFT-LCD-Farbdisplay
Technische Daten
- 4.3 Zoll TFT-LCD
- Interne Serien- und Parallelschaltung für CH1 und CH2
- 4-Draht-Remote-Sensing (für alle 4 Kanäle)
- Listenausgabe (bis zu 512 Gruppen)
- Wellenform-Anzeige
- Rekorder, Analysator
- Monitor
- Typ
UDP4303S
- Produkt-Art
Labornetzgerät, einstellbar
- Anzahl Ausgänge
4 x
297 W
- Technologie
linear geregelt
- Schnittstellen
USB-Device
USB-Host
LAN
RS-232
- Besonderheiten
programmierbar
- Abm.
(L x B x H) 445 x 225 x 159.6 mm
Werksstandard (ohne Zertifikat)
- Eingangsspannung
100 V/AC
120 V/AC
220 V/AC
230 V/AC
- Gewicht
10.5 kg
- Anschlüsse

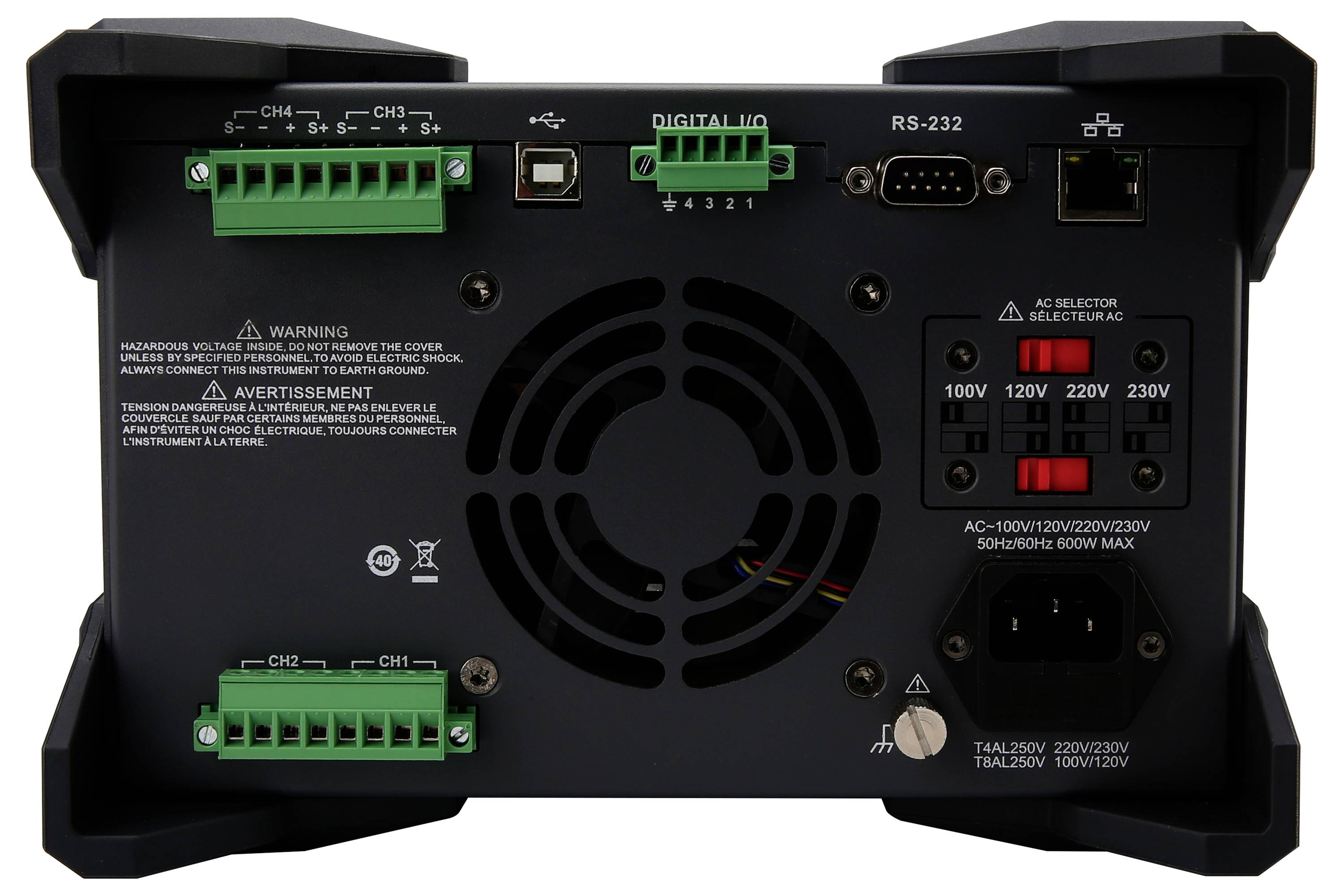

Ausgangsanschlüsse an der Vorder- und Rückseite
Sense-Anschlüsse für 4-Draht-MessungAusgangsanschlüsse an der Vorder- und Rückseite
Sense-Anschlüsse für 4-Draht-Messung
- Ausführung
Unterstützt 3U, 1/2-Rack Formfaktor
- Ausgangsspannung (max.)
32 V
- Ausgangsspannung (min.)
0 V
- Ausgangsspannung 2 (max.)
32 V
- Ausgangsspannung 2 (min.)
0 V
- Ausgangsspannung 3 (max.)
15 V
- Ausgangsspannung 3 (min.)
0 V
- Ausgangsspannung 4 (max.)
6 V
- Ausgangsspannung 4 (min.)
0 V
- Ausgangsstrom (max.)
3 A
- Ausgangsstrom (min.)
0 A
- Ausgangsstrom 2 (max.)
3 A
- Ausgangsstrom 2 (min.)
0 A
- Ausgangsstrom 3 (max.)
3 A
- Ausgangsstrom 3 (min.)
0 A
- Ausgangsstrom 4 (max.)
10 A
- Ausgangsstrom 4 (min.)
0 A
- Typ
Programmierbar, Linear
- Breite
225 mm
- Höhe
159.6 mm
- Länge
445 mm
- Max. Temperatur
40 °C
- Min. Temperatur
0 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3532352 Uni-T UDP4303S Labornetzgerät, einstellbar 0 - 32 V 0 - 3 A 297 W USB-Device, USB-Host, LAN, RS-232 programmierbar Anzah
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3532352 Uni-T UDP4303S Labornetzgerät, einstellbar 0 - 32 V 0 - 3 A 297 W USB-Device, USB-Host, LAN, RS-232 programmierbar Anzah
Beschreibung

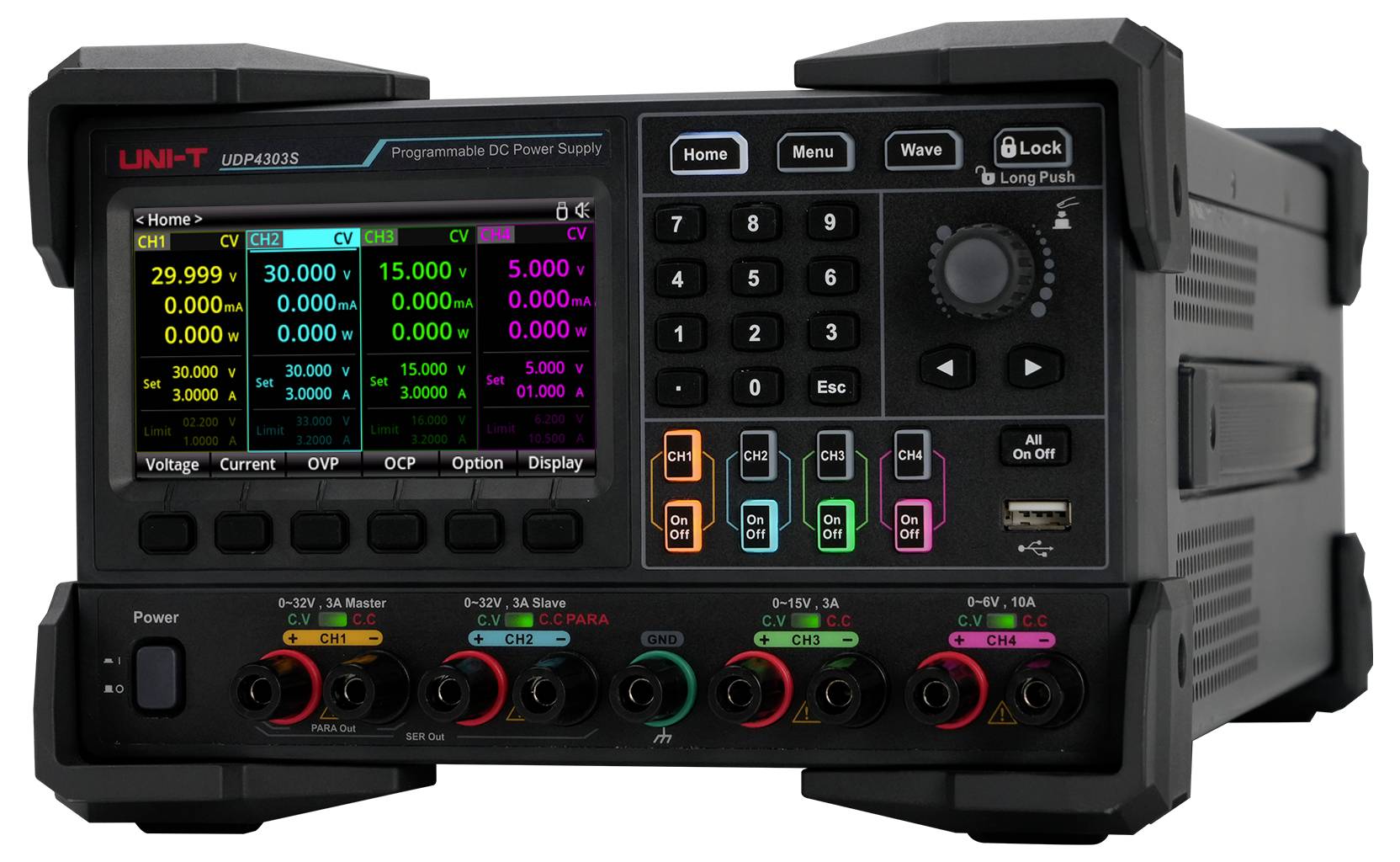

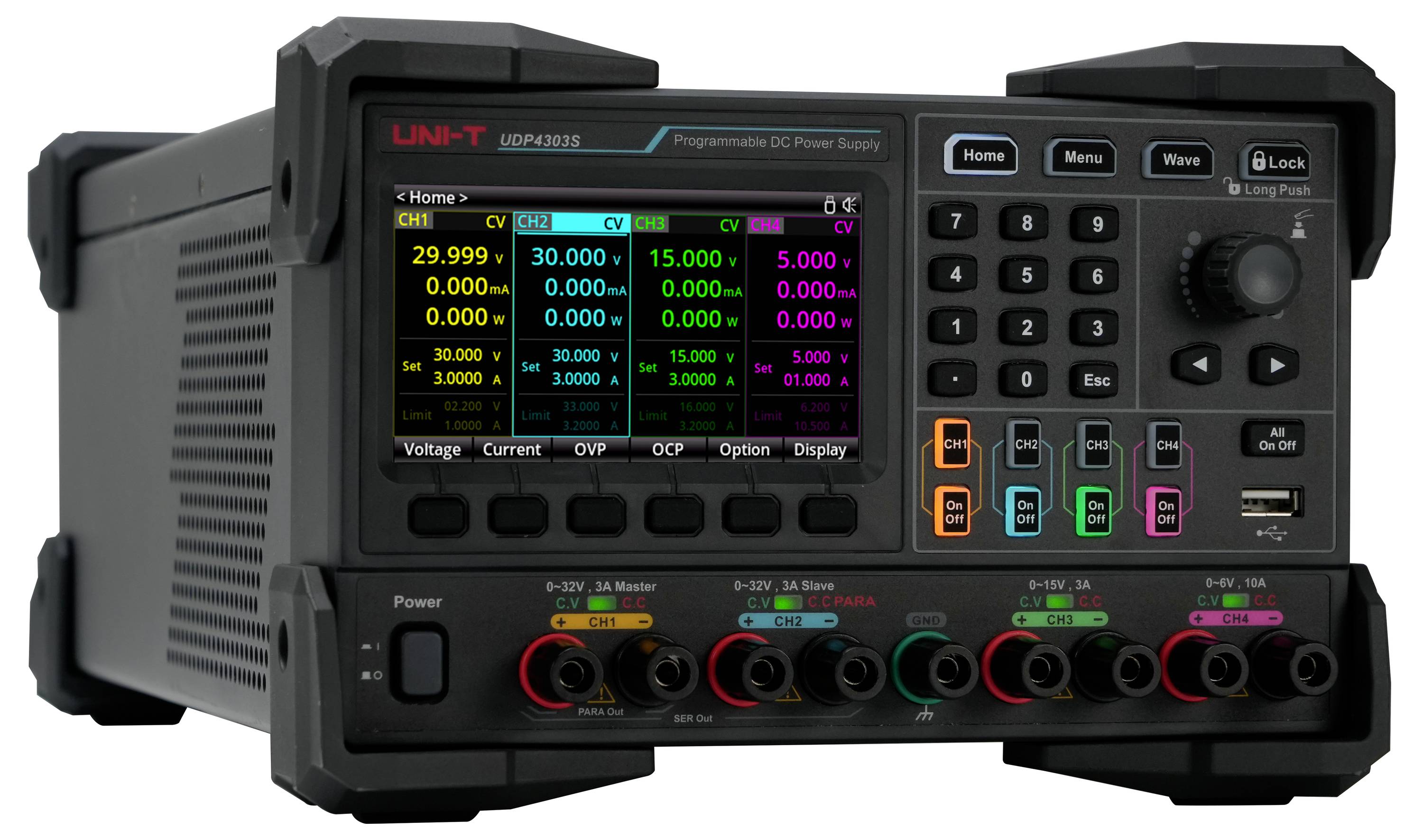

Die programmierbare lineare DC-Labornetzgerät UDP4303S bietet vier unabhängige Ausgänge: zwei mit 32 V/3 A, einen mit 15 V/3 A und einen mit 6 V/10 A. Sie zeichnet sich durch eine äußerst geringe Lastregelung und minimale Restwelligkeit aus. Jeder Kanal ist galvanisch voneinander getrennt und unterstützt die 4-Draht-Remote-Sense-Funktion für präzise Spannungsregelung am Lastpunkt. Die Kanäle 1 und 2 können intern in Serie oder parallel geschaltet werden, was die Flexibilität in verschiedenen Anwendungen erheblich erhöht. Darüber hinaus verfügt das Gerät über vielfältige Kommunikationsschnittstellen, darunter RS232, Ethernet, SPI sowie mehrere digitale I/Os, die eine komfortable Fernsteuerung ermöglichen. Das 4,3 Zoll große Farbdisplay bietet eine benutzerfreundliche Oberfläche mit umfangreichen Funktionen wie Listenmodus, Verzögerungs- und Triggerfunktionen, Überwachung, Datenaufzeichnung, Wellenformanzeige, Ausgangsvoreinstellungen, Systemeinstellungen, Sprachauswahl und integriertem Webserver. Damit ist die UDP4303S die ideale Lösung für anspruchsvolle Testumgebungen in Entwicklung, Labor und Produktion.
Ausführung
- Hohe Leistung und Präzision: 297 W Gesamtleistung über vier isolierte Kanäle (2× 32 V/3 A, 1× 15 V/3 A, 1× 6 V/10 A) für stabile und zuverlässige Stromversorgung.
- Hohe Auflösung: Stromauflösung bis zu 1 µA und Spannungsauflösung bis zu 1 mV auf allen Kanälen für exakte Steuerung und Messung.
- Präzise Programmierung: 1 ms Zeitauflösung ermöglicht präzise und flüssige Steuerung dynamischer Ausgangsverläufe.
- Schnelle Abtastrate: 8 kSa/s Stromabtastrate zur Erfassung von transienten Signalen und Wellenformverläufen.
- Vielseitige Betriebsmodi: Unterstützt unabhängigen, seriellen und parallelen Betrieb für flexible Anwendungsmöglichkeiten.
- Intuitive Bedienung: 4,3-Zoll-LCD mit sechs wählbaren Benutzeroberflächen für komfortable Datenanzeige.
- Umfassende Funktionen: Integrierte Listen-, Trigger-, Überwachungs-, Verzögerungs- und Aufzeichnungsfunktionen für automatisierte Tests.
- Kanalverfolgung: CH1 und CH2 können synchronisiert werden, um gleichzeitige Einstellung und Steuerung zu ermöglichen.
- Erweiterte Konnektivität: RS-232, USB-Host/Device, LAN, Digital I/O sowie Sense-Schnittstellen zur einfachen Integration und Fernsteuerung.
- Sichere Messungen: Vollständige Kanalisolierung mit Schutz gegen Verpolung, Überspannung und Übersprechen.
- Fernkompensation: 4-Leiter-Remote-Sense-Funktion gleicht Leitungsverluste aus und verbessert die Messgenauigkeit.
Lieferumfang
- 1x UDP4303S (4CH Programmierbares Linearnetzgerät)
- 1x Netzkabel
- 1x USB 2.0 Druckerkabel, 1,5 m
- 1x Digital IO Stecker
- 2x Sense Stecker
- 1x Antibeschlagmittel, 3 g
- 1x Kalibrierzertifikat
- 1x Sicherheitshinweise (mehrsprachig)
- 1x Benutzerhandbuch
