Uni-T UPO1054 Digital-Oszilloskop 50 MHz 2 GSa/s 56 Mpts Digital-Speicher (DSO) 1 St. kaufen

Ein Oszilloskop mit einer Wellenform auf dem Bildschirm. Die Bedienelemente befinden sich rechts, inklusive Menü- und Einstellknöpfen.

Oszilloskop zeigt sinusförmige und rechteckige Wellen auf dem Bildschirm, mit Bedienelementen zur Anpassung von Skala und Triggerleistung.

Ein digitales Oszilloskop mit einem Display, das eine Wellenform zeigt. Bedienelemente und Anschlüsse befinden sich rechts vom Display.

Ein Oszilloskop zeigt auf dem Bildschirm zwei wellenförmige Signale. Bedienknöpfe und Anschlüsse befinden sich rechts neben dem Display.

Rückseite eines elektronischen Geräts mit mehreren Anschlüssen, darunter Netzwerk- und USB-Ports, und einem Stromanschluss, auf einer grauen Oberfläche.

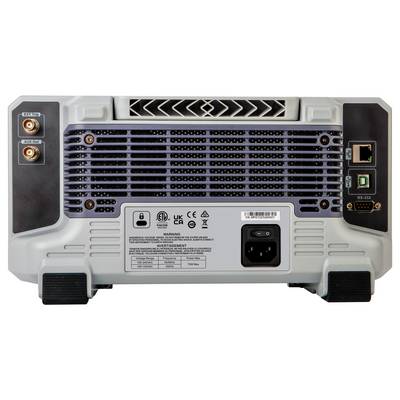

Rückseite eines elektrischen Geräts mit Anschlüssen für Ethernet-Kabel, Stromanschluss und Kühlungsgitter. Sicherheitshinweise sind abgebildet.

1/6

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

18 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 374,17 / Stück)

€ 374,17

zzgl. MwSt.

Kostenfreier Versand

nur € 24,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

UNI-T UPO1054 Digital-Oszilloskop 50 Mhz 4 Kanal 2 GSa/s 56 Mpts 500,000wfms/s 7“ Display Digital-Speicher (DSO)

- Bandbreite: 50 MHz
- Analoge Kanäle: 4
- Echtzeit-Abtastrate: 2 GSa/s
- Maximale Speichertiefe: 56 Mpts
- Waveform-Erfassungsrate: 500.000 wfms/s

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 50 MHz

Samplingrate/Kanal: 2 GSa/s

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Schnittstellen: RS-232C

Speichertiefe/Kanal: 56 Mpts

Typ: UPO1054

Dokumente & Downloads

Datenblatt

Datenblatt 3399998 Uni-T UPO1054 Digital-Oszilloskop 50 MHz 2 GSa/s 56 Mpts Digital-Speicher (DSO) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3399998 Uni-T UPO1054 Digital-Oszilloskop 50 MHz 2 GSa/s 56 Mpts Digital-Speicher (DSO) 1 St.

Beschreibung

Das UPO1054 Digital-Oszilloskop nutzt die Ultra Phosphor 2.0-Technologie. Es bietet eine Bandbreite von 50 MHz, eine Echtzeit-Abtastrate von bis zu 2 GSa/s und ist mit 4 Kanälen ausgestattet. Zudem unterstützt es ein unabhängiges DVM-Modul, verfügt über umfangreiche Trigger- und Bus-Dekodierungsfunktionen sowie eine vollständige speicherbasierte Hardware-Echtzeitdekodierung. Das Oszilloskop eignet sich für Embedded-System-Design, Messtechnik, Unterhaltungselektronik, Automobil-elektronik, Feldwartung und Bildung sowie viele weitere Anwendungen.

Ausführung

- Fast Acquire Phosphor™: Nutzt die originale Ultra Phosphor Display-Technologie für verbesserte Signalvisualisierung.
- Hardware-Echtzeitaufzeichnung: Speichert bis zu 120.000 Frames für detaillierte Signalverfolgung.
- 56Mpts lange Speichertiefe: Ermöglicht langfristige Wellenformaufzeichnung ohne Verzerrung bei hohen Abtastraten.
- 36 Parameter-Messungen: Unterstützt schnelle Parameter- und Statistikmessungen, inklusive Bildschirmmessung, Cursor-Auswahl und Schwellenwert-Einstellungen.
- Hohe Erfassungsrate: 150.000 wfms/s im Normalmodus, bis zu 500.000 wfms/s im Fast-Acquire-Modus durch innovative digitale Parallelverarbeitung.
- Navigationsfunktion: Bietet Zeit-, Marker- und Segmentnavigation zur schnellen Wellenformlokalisierung und unterstützt automatisches Scrollen mit einstellbaren Geschwindigkeiten.
- DVM-Funktion: Integriertes digitales Voltmeter mit Überlimit-Alarm.
- Cursor-Messung: Unterstützt gleichzeitige Messung auf CH1, CH2, CH3, CH4, MATH, REF, inklusive gleichzeitiger Zeit- und Spannungsmessung.
- Wellenformaufzeichnung im Videoformat: Ermöglicht Wiedergabe und Analyse auf dem PC zur Verbesserung der Benutzererfahrung.
- Vollspeicher-Hardware-Echtzeitdekodierung: Mit 56Mpts Speicher erfolgt die Echtzeit-Dekodierung von RS232/UART, I2C und SPI um ein Vielfaches schneller als herkömmliche Software-Dekodierung.
- 1Mpts erweiterte FFT: Unterstützt Mehrbereichsansicht, spektrale Einzelansicht, 4 Spuren und 4 Detektormodi, sowie automatische Spitzenwertmessung zur schnellen Identifikation von spektralen Schlüsselmerkmalen.

Lieferumfang

- UPO1054 (50 MHz, 4 Kanäle) x 1
- Netzkabel x 1
- USB-Kabel x 1
- Passive Tastköpfe UT-P03(60 MHz) x4
- Kalibrierungszertifikat x 1
- Mehrsprachige Sicherheitsanweisungen x 1
- Kurzanleitung x 1

Hinweise

Weitere Modelle

- UPO1104: 100 MHz Bandbreite, 4 analoge Kanäle, 2 GSa/s Abtastrate, bis zu 56 Mpts Speichertiefe, Wellenformerfassungsrate von 500.000 wfms/s.

- UPO1204: 200 MHz Bandbreite, 4 analoge Kanäle, 2 GSa/s Abtastrate, bis zu 56 Mpts Speichertiefe, Wellenformerfassungsrate von 500.000 wfms/s.
