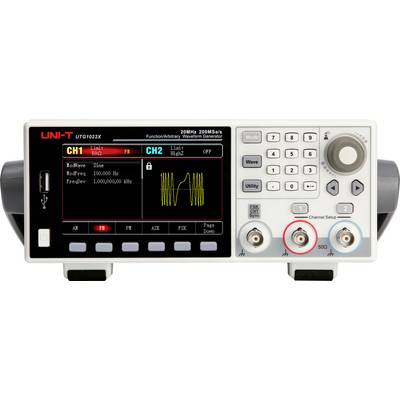

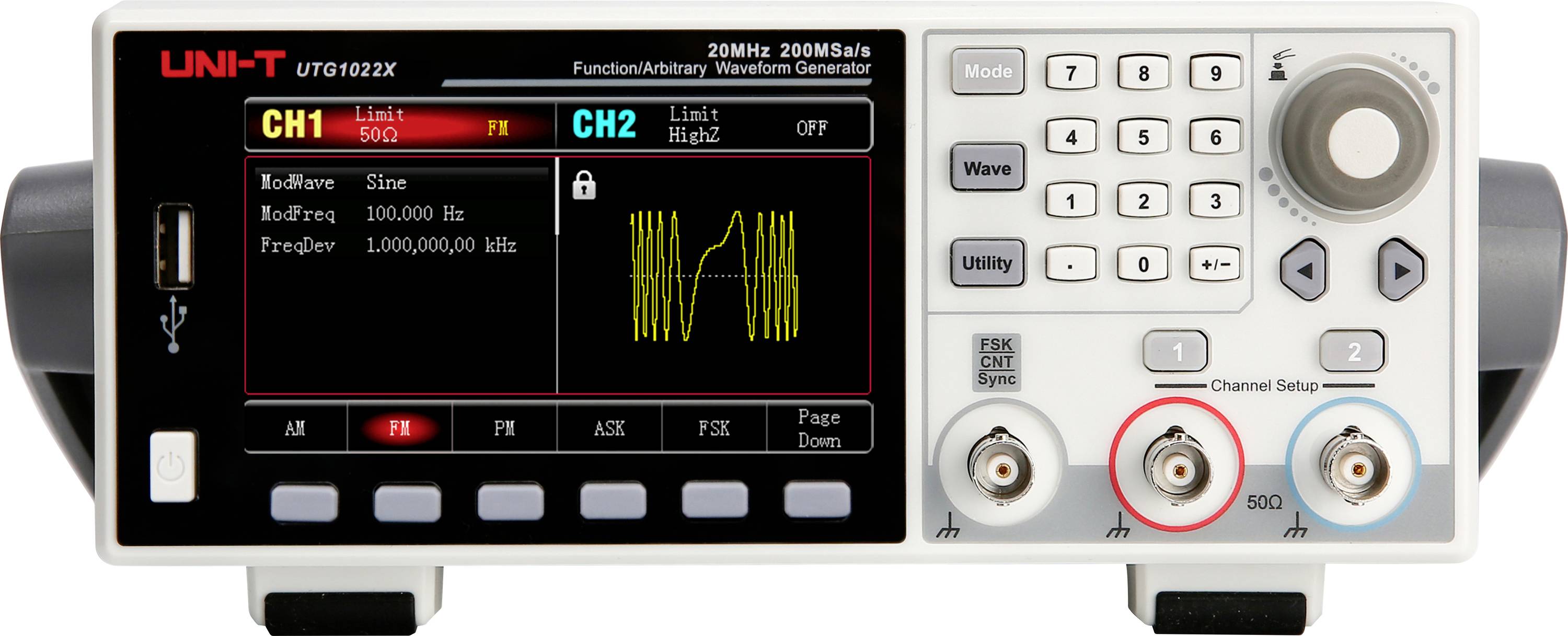

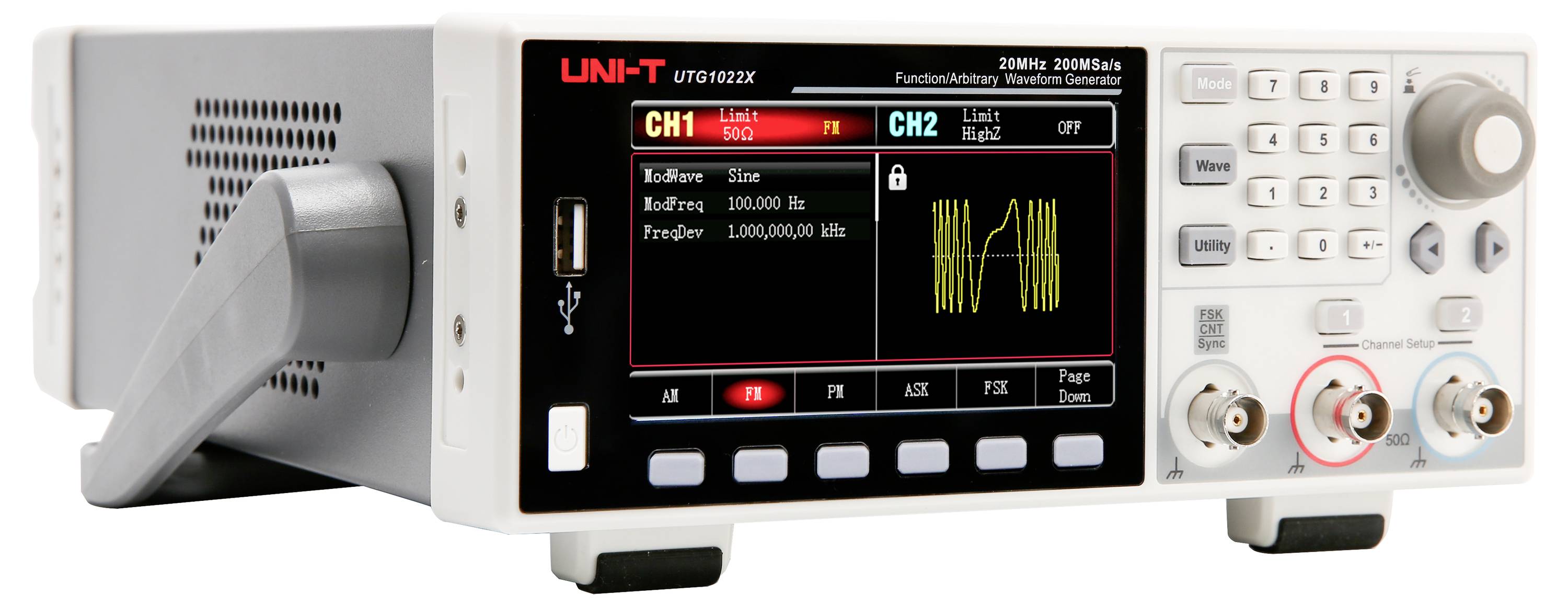

Uni-T UTG1022X Funktionsgenerator netzbetrieben 1 µHz - 20 MHz 2-Kanal Arbiträr
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 237,50
3
2% = € 5,79
€ 231,71
5
3% = € 8,10
€ 229,40
10
4% = € 9,64
€ 227,86
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 237,50 / Stück)
€ 237,50
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T UTG1022X Arbiträr-Funktionsgenerator 40MHz 2-Kanel 200MSa/S 4kpts4,3″ TFT-LCD
- Max. Ausgangsfrequenz: 20 MHz
- Abtastrate: 200MSa/s
- Vertikale Auflösung: 16-bit
- Kanäle: 2
- Arbiträre Wellenformlänge: 4kpts
- Display: 4,3-Zoll TFT-LCD
Technische Daten
- 4,3 Zoll (10,9 cm) TFT-LCD, WVGA (480 x 272)
- 16-Bit vertikale Auflösung
- 200 MSa/s Abtastrate
- 200 integrierte Arbiträrwellenformen
- 4 kpts Wellenlänge
- Signal-Ausgangsform
Sinus, Rechteck, Rampe, Impuls, Rauschen, DC, Arbiträr, AM, FM, PM, ASK, FSK, PSK, PWM
- Produkt-Art
Funktionsgenerator netzbetrieben
- Frequenz-Bereich
1 µHz - 20 MHz
- Signal-Ausgangsformen
Arbiträr
- Frequenz-Bereich Sinus
1 µHz bis 20 MHz
- Klirr-Faktor Sinus
0,2 %
- Frequenz-Bereich Rechteck
1 µHz bis 10 MHz
- Anstiegszeit Rechteck
16 ns
- Anzeige
LCD
- Frequenz-Bereich Dreieck
1 µHz bis 1 MHz
- Frequenz-Bereich ARB
1 µHz bis 5 MHz
Werksstandard (ohne Zertifikat)
- Wobbel-Funktion
Unterstützt (Sweep-Modi: Linear und Logarithmisch)
- Interne Modulation
AM, FM, PM, ASK, FSK, PSK, PWM
- Externe Modulation
ASK, FSK, PSK, PWM sowie Burst/Sweep über externen Trigger-Eingang
- Trigger (synchron)
Intern und Extern
- Gate (asynchron)
Gated-Burst-Modus verfügbar
- Externe Frequenz-Messung
Integrierter 7-Bit Frequenzzähler (100 mHz bis 200 MHz)
- Abm.
(B x H) 215 mm x 103 mm
- Gewicht
2.2 kg
- Anzahl Kanäle
2-Kanal
- Frequenz (max.)
20 MHz
- Frequenz (min.)
1 µHz
- Breite
215 mm
- Höhe
103 mm
- Schnittstellen
USB-Host
USB-Device
- Spannungs-Versorgung
230 V/AC
- Typ
UTG1022X
Dokumente & Downloads
Datenblatt
Datenblatt 3757395 Uni-T UTG1022X Funktionsgenerator netzbetrieben 1 µHz - 20 MHz 2-Kanal Arbiträr
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3757395 Uni-T UTG1022X Funktionsgenerator netzbetrieben 1 µHz - 20 MHz 2-Kanal Arbiträr
Beschreibung
Das UTG1022X bietet eine präzise und stabile Signalausgabe mit einer Auflösung von bis zu 1 μHz. Es handelt sich um einen kostengünstigen, leistungsstarken und multifunktionalen Funktions- und Arbiträrsignalgenerator. Es erzeugt genaue, stabile, saubere und verzerrungsarme Ausgangssignale. Dank der einfachen Bedienung, hervorragender technischer Leistungsdaten sowie einer benutzerfreundlichen grafischen Darstellung ist sie ein vielseitiges Gerät für Anwendungen in Ausbildung, Test und Produktion.
Ausführung
- Zweikanal-Ausgang mit gleicher Leistung: Zwei unabhängige Hochleistungsausgänge mit stabiler Amplitude auch bei hohen Frequenzen
- Ultraniedriger Jitter: Bis zu 10 MHz Rechtecksignal mit weniger als 200 ps Jitter für saubere Signalflanken
- Hoher Signal-Rausch-Abstand: Reine Signalqualität auch bei großem Offset und kleinen Signalpegeln
- Optionales Leistungsverstärkermodul: Bis zu 4 W Ausgangsleistung für anspruchsvolle Anwendungen
- Flexible Burst-Funktion: Drei Modi zur Erzeugung unterschiedlicher Pulsfolgen
- Vielfältige Modulationsarten: Unterstützung von AM, FM, PM, FSK, ASK, PSK und PWM
- Sweep-Funktion: Lineare und logarithmische Frequenz-Sweeps
Lieferumfang
- UTG1022X x 1
- Netzkabel x 1
- USB-Kabel x 1
- BNC-BNC-Durchgangsleitung × 1
- BNC-Krokodilklemmen-Kabel (rot & schwarz) × 3
Hinweise
Weitere Modelle
- UTG1042X: 40 MHz Ausgangsfrequenz, 200 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 4 kpts Arbiträrwellenformlänge, 4,3″ TFT-LCD.
- UTG1022X-PA: 20 MHz Ausgangsfrequenz, 200 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 4 kpts Arbiträrwellenformlänge, 4,3″ TFT-LCD.
