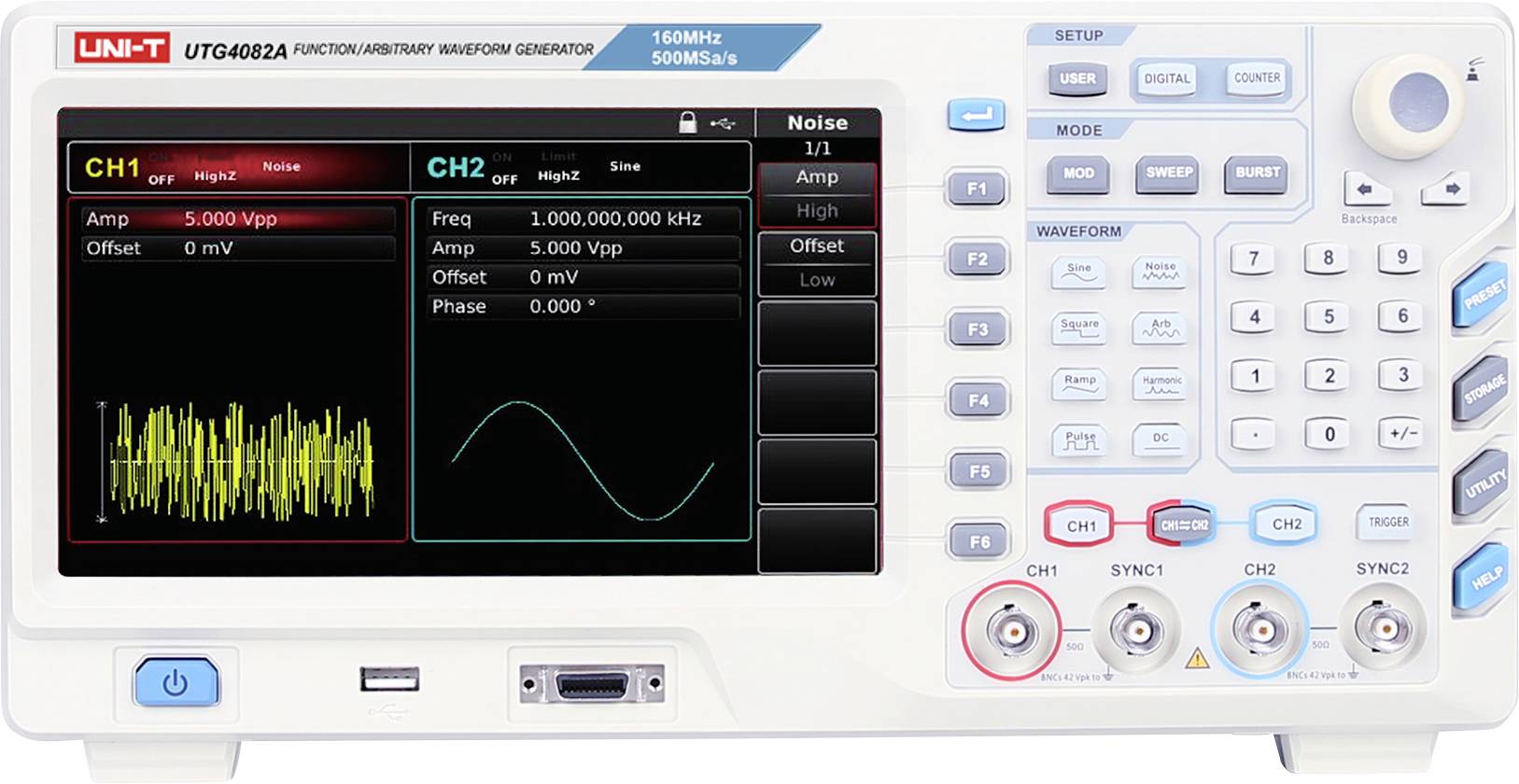

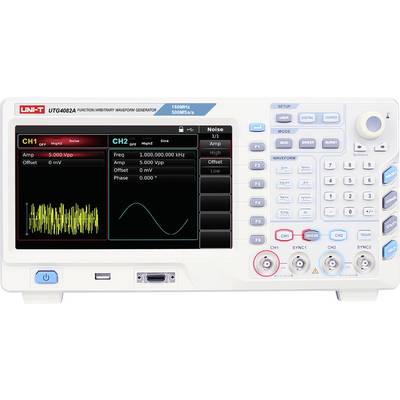

UNI-T UTG4082A Funktions-/Arbiträrgenerator zeigt CH1-Rauschausgang und CH2-Sinuswellen-Einstellungen mit Bildschirm-Frequenz-, Amplituden- und Offset-Steuerelementen sowie Vorderseiten-Kanaltasten.

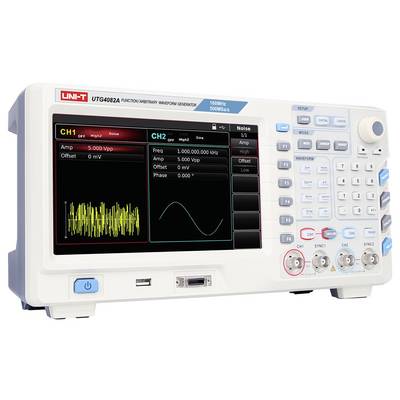

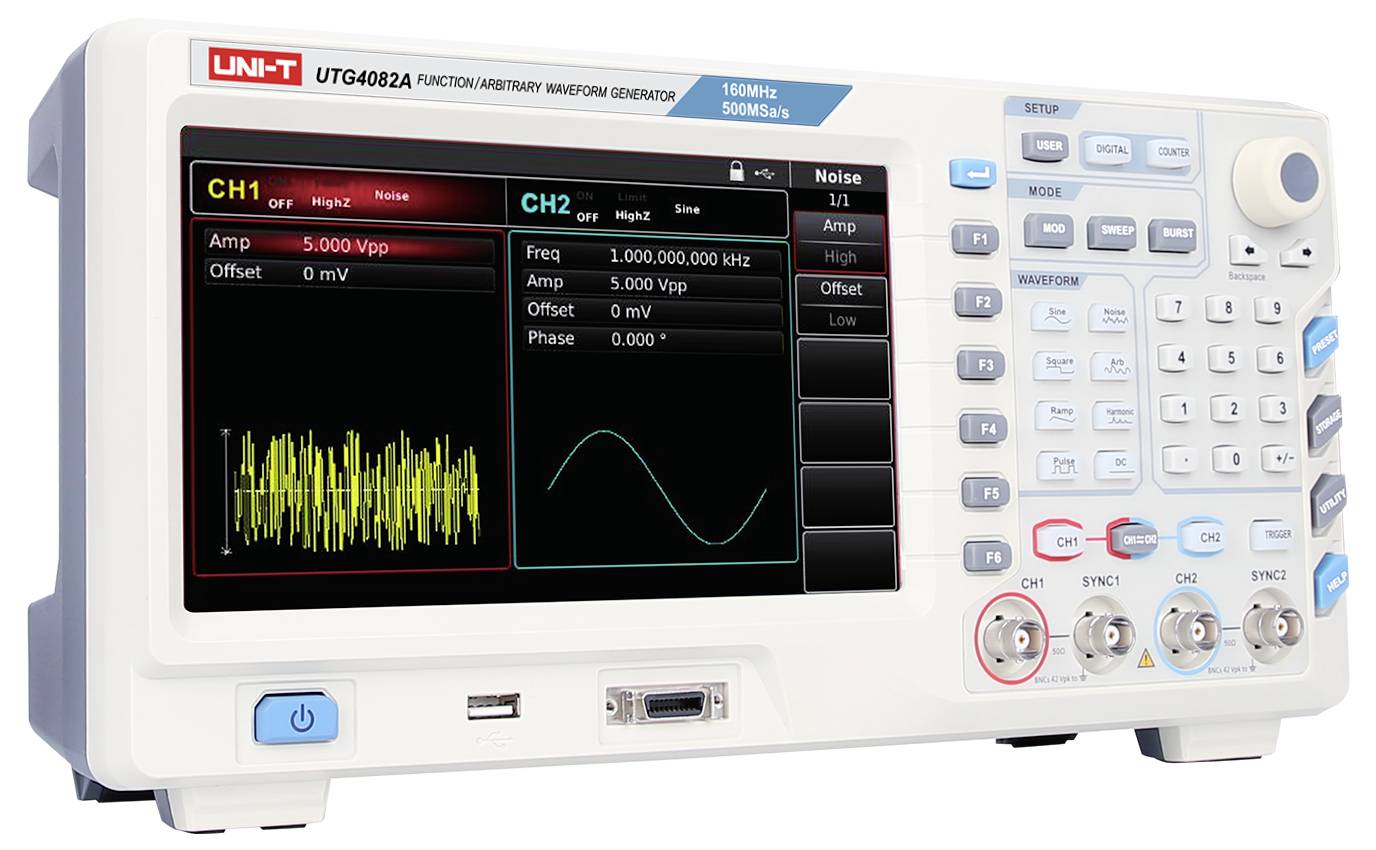

Uni-T UTG4082A Funktionsgenerator netzbetrieben 1 µHz - 80 Hz 2-Kanal Arbiträr-1

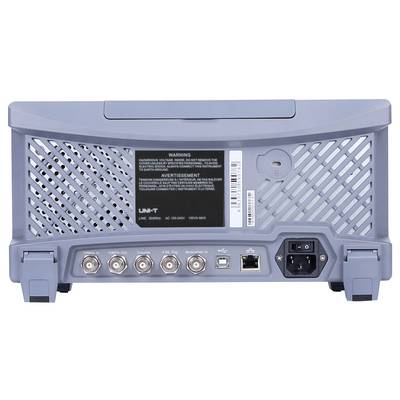

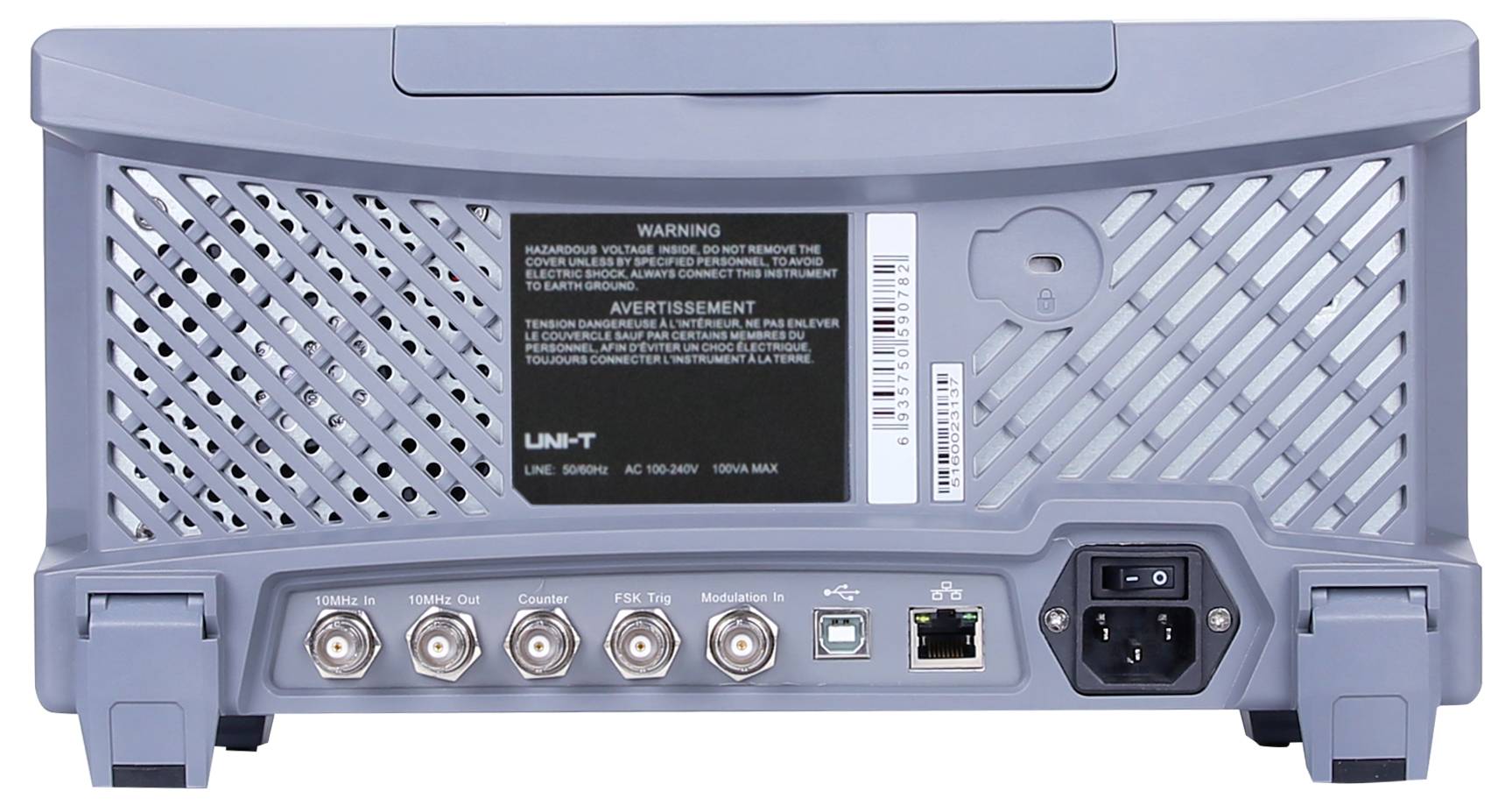

Uni-T UTG4082A Funktionsgenerator netzbetrieben 1 µHz - 80 Hz 2-Kanal Arbiträr-2

1/3

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

10 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 646,40 / Stück)

€ 807,50

-20 %

€ 646,40

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 39,17

Nur noch 10 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

UNI-T UTG4082A Arbiträr-Funktionsgenerator 80MHz 2-Kanel 500MSa/S 32Mpts8″ TFT-LCD

Max. Ausgangsfrequenz: 80 MHz
Abtastrate: 500MSa/s
Vertikale Auflösung: 16-bit
Kanäle: 2
Arbiträre Wellenformlänge: 32 Mpts
Display: 8-Zoll TFT-LCD

Technische Daten

500 MSa/s Abtastrate
16-Bit vertikale Auflösung
32 Mpts Speichertiefe
7 GB nichtflüchtiger Speicher
Protokoll-Ausgang (I2C, SPI, RS232/UART)

Signal-Ausgangsform: Sinus, Rechteck, Sägezahn (Rampe), Oberschwingung, Impuls, Rauschen, DC und Arbiträr.

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 80 Hz

Signal-Ausgangsformen: Arbiträr

Frequenz-Bereich Sinus: 1 µHz - 80 Hz

Klirr-Faktor Sinus: 0,2 %

Frequenz-Bereich Rechteck: 30 MHz

Anstiegszeit Rechteck: 7 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 µHz bis 2 MHz

Frequenz-Bereich ARB: 1 µHz bis 20 MHz

: Werksstandard (ohne Zertifikat)

Interne Modulation: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externe Modulation: AM, FM, PM, PWM, SUM (über analogen Eingang) sowie ASK, FSK, PSK, OSK

Trigger (synchron): Intern, Extern (TTL-kompatibel) oder Manuell

Gate (asynchron): Unterstützt Gated Burst-Modus

Externe Frequenz-Messung: Hochpräziser 6-Bit-Frequenzzähler; Bereich 100 mHz bis 800 MHz

Abm.: (B x H) 336 mm x 164 mm

Gewicht: 3.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 80 Hz

Frequenz (min.): 1 µHz

Breite: 336 mm

Höhe: 164 mm

Schnittstellen: USB-Host
USB-Device
LAN

Spannungs-Versorgung: 230 V/AC

Typ: UTG4082A

Dokumente & Downloads

Datenblatt

Datenblatt 3757389 Uni-T UTG4082A Funktionsgenerator netzbetrieben 1 µHz - 80 Hz 2-Kanal Arbiträr

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757389 Uni-T UTG4082A Funktionsgenerator netzbetrieben 1 µHz - 80 Hz 2-Kanal Arbiträr

Beschreibung

Das UTG4082A finden in einer Vielzahl von Anwendungsbereichen Einsatz und integrieren mehrere Signalformen, darunter Funktionsgenerator, Arbiträrsignalgenerator, Pulsgenerator, Harmonischerzeugung sowie analoge und digitale Modulationsquellen. Es bietet eine hohe Abtastrate von bis zu 500 MSa/s sowie eine maximale Wellenformlänge von bis zu 32 Mpt. Zur Erzeugung stabiler, präziser und verzerrungsarmer Signale nutzt UTG4082A die Direct-Digital-Synthesizer-Technologie (DDS). Ein benutzerfreundliches Interface mit einem hochauflösenden 8-Zoll-Display sowie ein durchdachtes Bedienfeldlayout sorgen für eine effiziente und komfortable Bedienung.

Ausführung

Vielfältige Modulationsarten: Unterstützung von AM, FM, PM sowie digitalen Modulationen wie ASK, FSK, PSK, QAM u.v.m.
Harmonische Ausgangsfunktion: Bis zu 16 Harmonische frei einstellbar (Ordnung, Amplitude, Phase)
32 Mpts Speichertiefe & 7 GB Speicher: Große Arbiträrwellenform-Speichertiefe und umfangreicher interner Speicher
Sweep-Funktion: Lineare und logarithmische Sweep-Modi
Digitale Schnittstellen (optional): Unterstützung von SPI, I²C und UART
