Uni-T UTG9504T Funktionsgenerator netzbetrieben 500 MHz (max) 4-Kanal Arbiträr, Rampe, Puls, Sinus, Rauschen, Rechteck
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 5.437,50
3
2% = € 132,67
€ 5.304,83
5
3% = € 185,42
€ 5.252,08
10
4% = € 220,76
€ 5.216,74
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 5.437,50 / Stück)
€ 5.437,50
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T UTG9504T Arbiträr-Funktionsgenerator 500MHz 4-Kanel 2.5GSa/S 64Mpts10,1″ TFT-LCD
- - Max. Ausgangsfrequenz: 500 MHz
- - Abtastrate: 2,5 GSa/s
- - Vertikale Auflösung: CH3 & CH4: 16-bit, CH1 & CH2: 14-bit
- - Kanäle: 4
- - Arbiträre Wellenformlänge: 64 Mpts
- - Display: 10,1-Zoll TFT-LCD
Technische Daten
- Produkt-Art
Funktionsgenerator netzbetrieben
- Frequenz-Bereich
500 MHz (max)
- Signal-Ausgangsformen
Arbiträr
Rampe
Puls
Sinus
Rauschen
Rechteck
Werksstandard (ohne Zertifikat)
- Abm.
(B x H) 220 mm x 350 mm
- Gewicht
5 kg
- Anzahl Kanäle
4-Kanal
- Frequenz (max.)
500 MHz
- Breite
220 mm
- Höhe
350 mm
- Typ
UTG9504T
Dokumente & Downloads
Datenblatt
Datenblatt 3400012 Uni-T UTG9504T Funktionsgenerator netzbetrieben 500 MHz (max) 4-Kanal Arbiträr, Rampe, Puls, Sinus, Rauschen, Rechteck
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3400012 Uni-T UTG9504T Funktionsgenerator netzbetrieben 500 MHz (max) 4-Kanal Arbiträr, Rampe, Puls, Sinus, Rauschen, Rechteck
Beschreibung
Der UTG9504T ist ein 4-Kanal-Wellenformgenerator mit einer maximalen Ausgangsfrequenz von 500 MHz und einer Abtastrate von bis zu 2,5 GSa/s. Er verfügt über eine 16-Bit/14-Bit vertikale Auflösung und eine 64 Mpts Arbiträrwellenformlänge, was eine präzise und stabile Signalerzeugung gewährleistet. Ausgestattet mit einem 10,1-Zoll TFT-LCD-Touchscreen bietet der UTG9504T eine intuitive Benutzeroberfläche und ein ergonomisches Design, das die Benutzererfahrung und die Arbeitseffizienz verbessert.
Ausführung

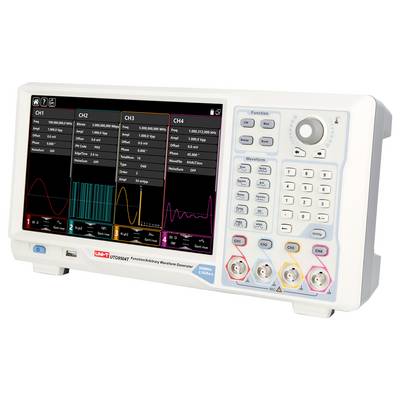

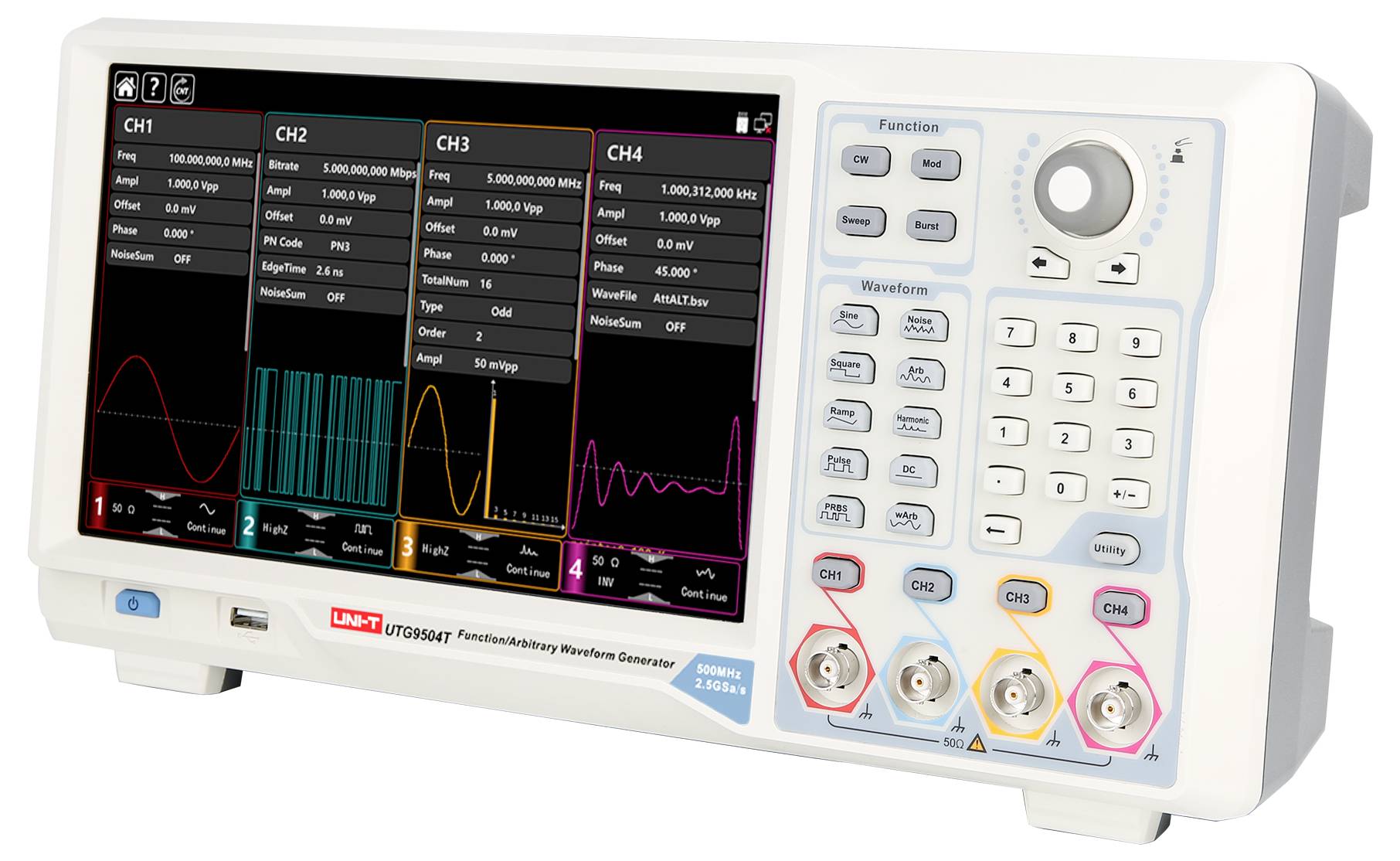

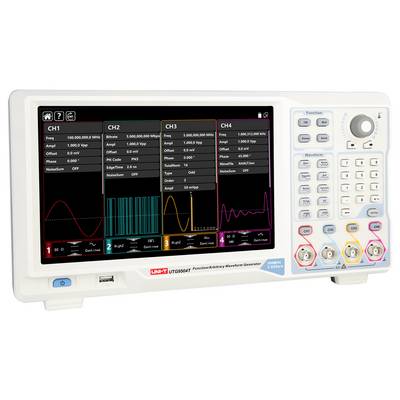

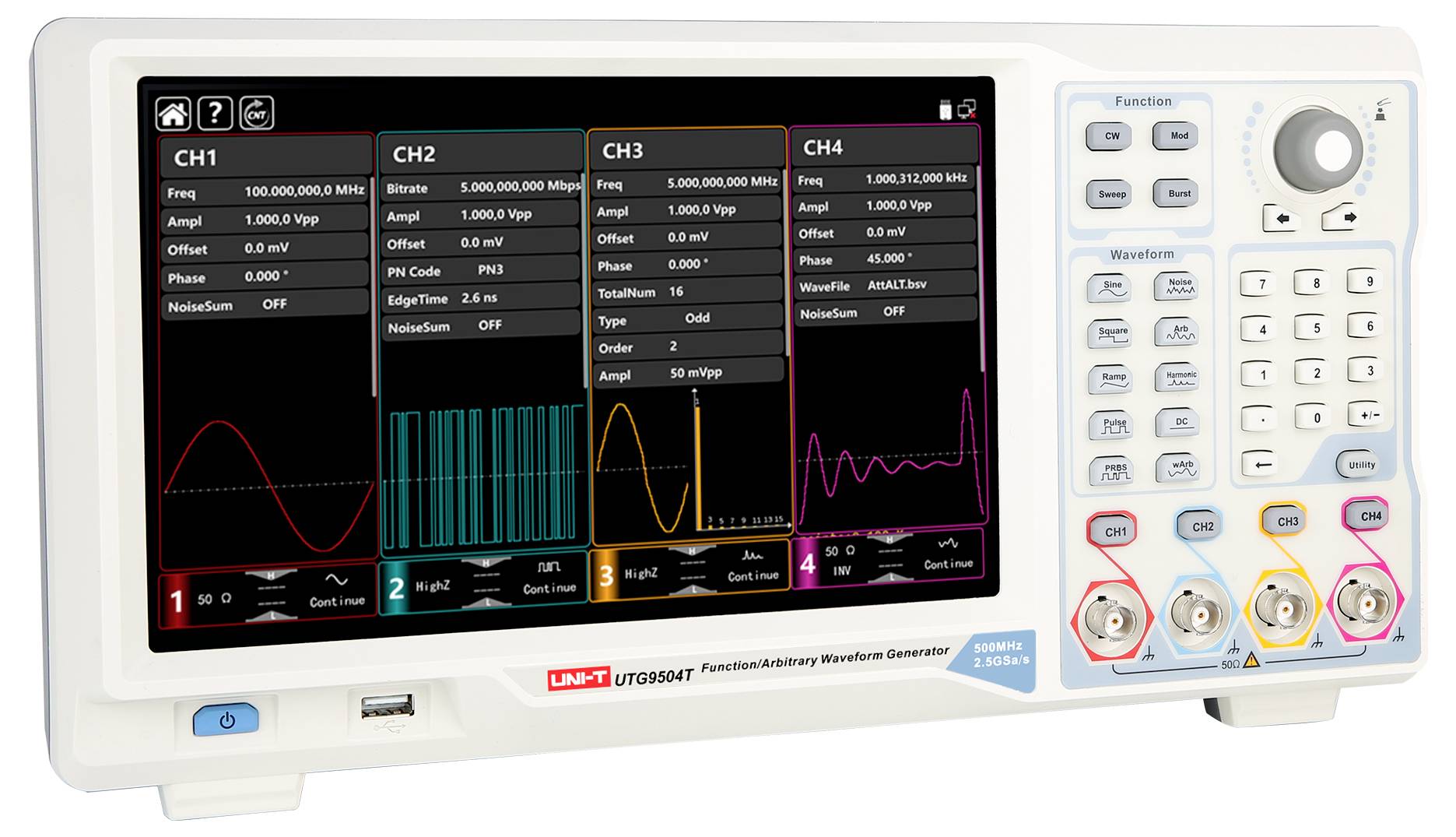

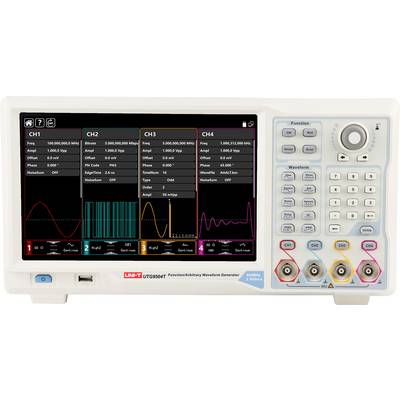

- - 10,1-Zoll-Touchscreen: Der UTG9504T verfügt über einen kapazitiven 10,1-Zoll-Touchscreen mit 1280×800 Auflösung und einem neuen UI-Design, das eine intuitive Bedienung und eine verbesserte Benutzererfahrung bietet.
- - 4-Kanal-Ausgang & 4 Sweep-Modi: Standardmäßiger 4-Kanal-Ausgang zur gleichzeitigen Erzeugung verschiedener Signale. Neben Linearen und Logarithmischen Sweep-Modi bietet der UTG9504T zwei neue Modi:
- Step-Modus: Präzise, schrittweise Anpassungen
- List-Modus: Definierte Werte oder Punkte für präzise Steuerung der Signalerzeugung
- - 8-stelliger Frequenzzähler: Misst Frequenzen von 100 mHz bis 800 MHz mit hoher Präzision und analysiert Parameter wie Frequenz, Periode, Tastverhältnis sowie positive und negative Impulsbreiten.
- - Vielseitige Modulationsmodi & Arbiträrwellenformen: Unterstützt AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM und mehr für Lehr- und Kommunikationssystemtests. Enthält über 200 vordefinierte Arbiträrwellenformen für Anwendungen in Technik, Biomedizin, Standards und Mathematik.
- - Protokollausgabe: Unterstützt SPI, I2C und UART, ideal für vielseitige digitale Schnittstellen-Tests.
- - PRBS- und SNR-Funktion:
- - PRBS-Generator zur Bitfehlerratenprüfung in Hochgeschwindigkeits-Datenübertragungen
- - SNR-Funktion zur Überlagerung von Gaussianischem Rauschen zur Bewertung der Störfestigkeit von Geräten
Lieferumfang
- - UTG9504T (4CH, 500MHz)
- - Netzkabel × 1
- - USB-Datenkabel × 1
- - BNC-BNC-Kabel × 4
- - Mehrsprachige Sicherheitsanweisungen
- - Kurzanleitung
- - Kalibrierungszertifikat
Hinweise
Weitere Modelle
- UTG9604T: Wellenformgenerator, 600 MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-Bit vertikale Auflösung, 4 Kanäle, 64 Mpts Arbiträrwellenformlänge, 10,1-Zoll TFT-LCD-Touchscreen.
- UTG9354T: Wellenformgenerator, 350 MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-Bit/14-Bit vertikale Auflösung, 4 Kanäle, 64 Mpts Arbiträrwellenformlänge, 10,1-Zoll TFT-LCD-Touchscreen.
