Vaillant 1er-Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten 80-240kW, 0020159416
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Hersteller-Warengruppe: Wandgeräte + Kessel
- Hersteller-Produktgruppe: Installationszubehör
- Hersteller-Artikelnummer: 0020159416
- Aufstellung: Rücken an Rücken
- Herst.-Teilenr.
0020159416
- UKCA
Ja
Beschreibung
Der Vaillant 1er Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten 80-240kW ist ein robustes Installationszubehör zur Erweiterung eines Grundgestells mit einem oder zwei ecoTECplus VC 806 1206/5-5 Wandgeräten in Rücken-an-Rücken-Aufstellung. Das System eignet sich für Heizleistungen bis 400 kW und ist ideal für den Einsatz in größeren Heizungsanlagen, die eine modulare Erweiterung erfordern.

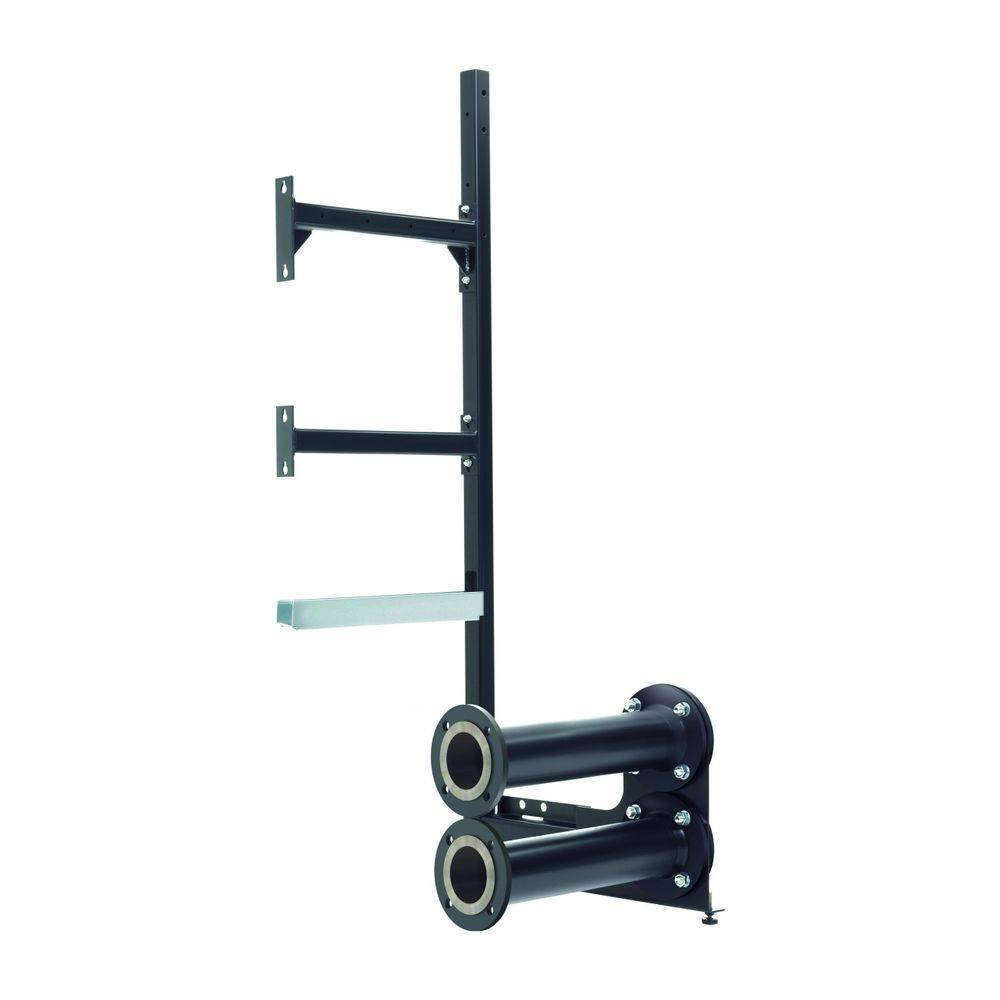

Wie ist das Kaskaden-Erweiterungsgestell aufgebaut?Das Erweiterungsgestell besteht aus einem hochstabilen Montagerahmen aus Stahl mit schwarzer Lackierung, der eine sichere und langlebige Basis bietet. Zur einfachen Bodenbefestigung und präzisen Ausrichtung ist ein Stützfuß mit Höhenverstellung integriert. Die Konstruktion ist speziell für die Rücken-an-Rücken-Installation von bis zu zwei ecoTECplus Wandgeräten ausgelegt.
Welche Hydraulikkomponenten sind enthalten?Im Lieferumfang sind eine Hydraulikkonsole sowie zwei Sammlerrohre für Vorlauf und Rücklauf mit DN 65 enthalten. Zusätzlich ist eine Rückschlagklappe integriert, die den Rückfluss verhindert. Stopfen, Montagematerial und Dichtungen sind ebenfalls enthalten. Die Befestigungsmöglichkeiten für eine Gassammelleitung mit DN 50 sind vorgesehen, wobei die Gassammelleitung als Zubehör separat zu bestellen ist. Die Kondensatabführung muss bauseits erfolgen.
Wie erfolgt die Installation und welche Zubehörteile sind verfügbar?Das Gestell ist für die Rücken-an-Rücken-Aufstellung konzipiert und ermöglicht eine einfache Montage durch den höhenverstellbaren Stützfuß. Ein Kabelkanal ist integriert, um die Installation der elektrischen Leitungen zu erleichtern. Die Wärmedämmung ist nicht im Lieferumfang enthalten und muss separat bestellt werden, um eine optimale Energieeffizienz sicherzustellen.
Technische Daten
Leistungsbereich (Erweiterungsgestell): 80-240 kW
Maximale Systemleistung (erweitert): bis 400 kW
Aufstellung: Rücken an Rücken
Montagerahmen: Stahl, schwarz lackiert
Stützfuß: Mit Höhenverstellung
Sammlerrohre: DN 65 für Vorlauf und Rücklauf
Rückschlagklappe: Integriert
Befestigung für Gassammelleitung: DN 50 (Zubehör)
Kabelkanal: Integriert
Montagematerial und Dichtungen: Inklusive
Das Vaillant 1er Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten bietet eine stabile und flexible Lösung zur Erweiterung von Heizungsanlagen mit ecoTECplus Wandgeräten. Die Kombination aus robustem Montagerahmen, hydraulischen Komponenten und durchdachter Konstruktion ermöglicht eine einfache Installation und zuverlässigen Betrieb bei Leistungen bis 400 kW.
Wie ist das Kaskaden-Erweiterungsgestell aufgebaut?Das Erweiterungsgestell besteht aus einem hochstabilen Montagerahmen aus Stahl mit schwarzer Lackierung, der eine sichere und langlebige Basis bietet. Zur einfachen Bodenbefestigung und präzisen Ausrichtung ist ein Stützfuß mit Höhenverstellung integriert. Die Konstruktion ist speziell für die Rücken-an-Rücken-Installation von bis zu zwei ecoTECplus Wandgeräten ausgelegt.
Welche Hydraulikkomponenten sind enthalten?Im Lieferumfang sind eine Hydraulikkonsole sowie zwei Sammlerrohre für Vorlauf und Rücklauf mit DN 65 enthalten. Zusätzlich ist eine Rückschlagklappe integriert, die den Rückfluss verhindert. Stopfen, Montagematerial und Dichtungen sind ebenfalls enthalten. Die Befestigungsmöglichkeiten für eine Gassammelleitung mit DN 50 sind vorgesehen, wobei die Gassammelleitung als Zubehör separat zu bestellen ist. Die Kondensatabführung muss bauseits erfolgen.
Wie erfolgt die Installation und welche Zubehörteile sind verfügbar?Das Gestell ist für die Rücken-an-Rücken-Aufstellung konzipiert und ermöglicht eine einfache Montage durch den höhenverstellbaren Stützfuß. Ein Kabelkanal ist integriert, um die Installation der elektrischen Leitungen zu erleichtern. Die Wärmedämmung ist nicht im Lieferumfang enthalten und muss separat bestellt werden, um eine optimale Energieeffizienz sicherzustellen.
Technische Daten
Leistungsbereich (Erweiterungsgestell): 80-240 kW
Maximale Systemleistung (erweitert): bis 400 kW
Aufstellung: Rücken an Rücken
Montagerahmen: Stahl, schwarz lackiert
Stützfuß: Mit Höhenverstellung
Sammlerrohre: DN 65 für Vorlauf und Rücklauf
Rückschlagklappe: Integriert
Befestigung für Gassammelleitung: DN 50 (Zubehör)
Kabelkanal: Integriert
Montagematerial und Dichtungen: Inklusive
Das Vaillant 1er Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten bietet eine stabile und flexible Lösung zur Erweiterung von Heizungsanlagen mit ecoTECplus Wandgeräten. Die Kombination aus robustem Montagerahmen, hydraulischen Komponenten und durchdachter Konstruktion ermöglicht eine einfache Installation und zuverlässigen Betrieb bei Leistungen bis 400 kW.
