Vaillant 1er-Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten 80-240kW, 0020159420
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Hersteller-Warengruppe: Wandgeräte + Kessel
- Hersteller-Produktgruppe: Installationszubehör
- Hersteller-Artikelnummer: 0020159420
- Aufstellung: Rücken an Rücken
- Herst.-Teilenr.
0020159420
- UKCA
Ja
Beschreibung
Das Vaillant 1er Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten 80-240 kW dient zur Erweiterung eines Grundgestells um ein oder zwei ecoTECplus VC 806 1206/5-5 Wandgeräte in Rücken-an-Rücken-Aufstellung. Es ist für Heizleistungen bis 720 kW ausgelegt und eignet sich für modulare Erweiterungen in größeren Heizungsanlagen.

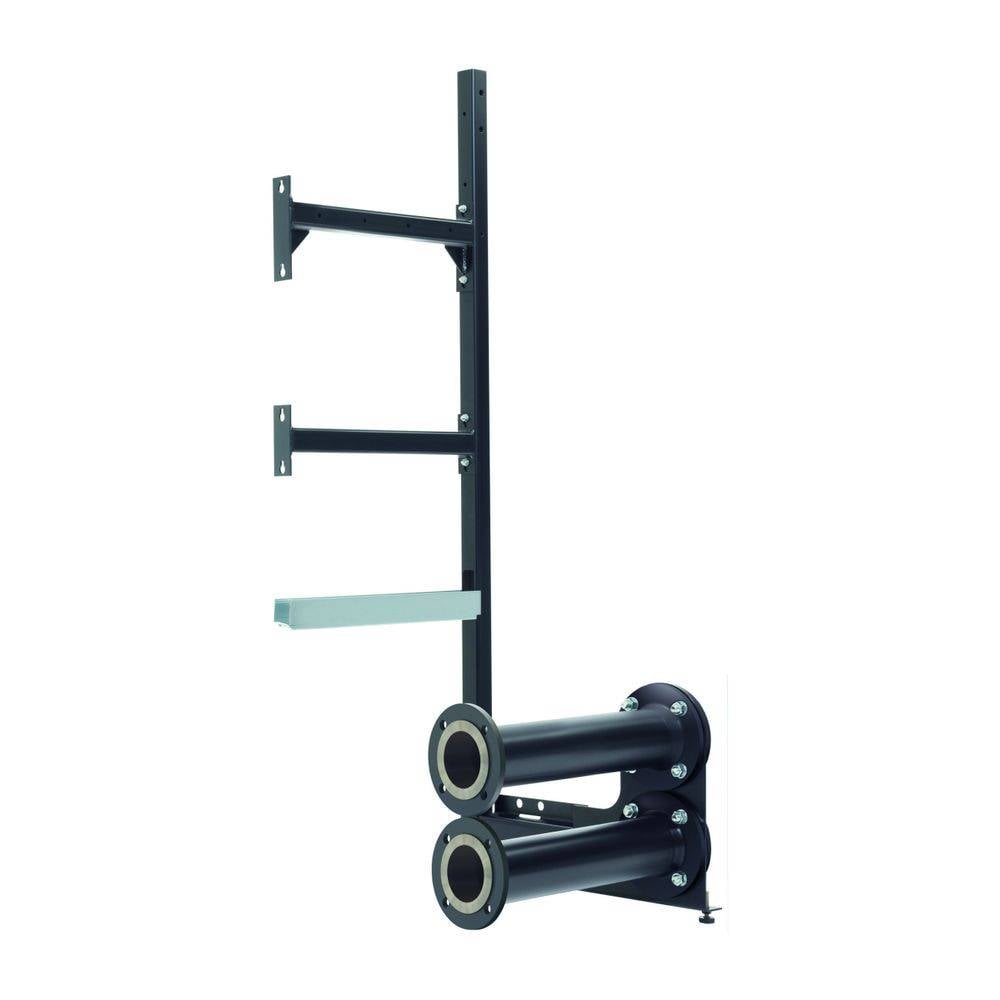

Wie ist das Erweiterungsgestell aufgebaut?Das Gestell besteht aus einem hochstabilen Montagerahmen aus schwarz lackiertem Stahl. Ein höhenverstellbarer Stützfuß ermöglicht eine einfache Bodenbefestigung und präzise Ausrichtung. Die Konstruktion ermöglicht eine sichere Aufnahme der angeschlossenen Heizgeräte in Rücken-an-Rücken-Anordnung.
Welche hydraulischen Komponenten sind enthalten?Im Lieferumfang sind eine Hydraulikkonsole sowie zwei Sammlerrohre für Vorlauf und Rücklauf mit DN 100 enthalten. Eine Rückschlagklappe verhindert den Rückfluss von Wasser. Das Gestell bietet Befestigungsmöglichkeiten für eine Gassammelleitung mit DN 80 (Zubehör) und eine bauseitige Kondensatabführung. Ein Kabelkanal sowie Montagematerial und Dichtungen sind ebenfalls enthalten.
Wie erfolgt die Isolierung?Die Wärmedämmung ist nicht im Lieferumfang enthalten und muss separat bestellt werden, um eine flexible Anpassung an die Anforderungen der Heizungsanlage zu ermöglichen.
Technische Daten
Leistungsbereich: 80-240 kW
Maximale Kaskadenleistung: bis 720 kW
Installationsart: Rücken an Rücken
Montagerahmen: Stahl, schwarz lackiert
Sammlerrohre: DN 100 Vorlauf und Rücklauf
Rückschlagklappe: Integriert
Stützfuß: Höhenverstellbar
Befestigung Gassammelleitung: DN 80 (Zubehör)
Kabelkanal: Integriert
Das Vaillant 1er Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten bietet eine stabile und flexible Lösung zur Erweiterung von Heizkesseln in Kaskadenanlagen. Die robuste Konstruktion und die integrierten hydraulischen Komponenten unterstützen eine effiziente und sichere Installation von ecoTECplus Wandgeräten mit einer Leistung von bis zu 720 kW.
