Vaillant 2er-Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten 80-400kW, 0020159417
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Hersteller-Warengruppe: Wandgeräte + Kessel
- Hersteller-Produktgruppe: Installationszubehör
- Hersteller-Artikelnummer: 0020159417
- Aufstellung: Rücken an Rücken
- Herst.-Teilenr.
0020159417
- UKCA
Ja
Beschreibung
Der Vaillant 2er Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten ist für die Erweiterung eines Grundgestells mit bis zu vier ecoTECplus VC 806 1206/5-5 Wandgeräten konzipiert. Das System deckt einen Leistungsbereich von 80 bis 400 kW ab und ermöglicht eine flexible Installation entweder Reihe an Reihe oder Rücken an Rücken. Es eignet sich für größere Heizungsanlagen, die eine modulare Erweiterung erfordern.

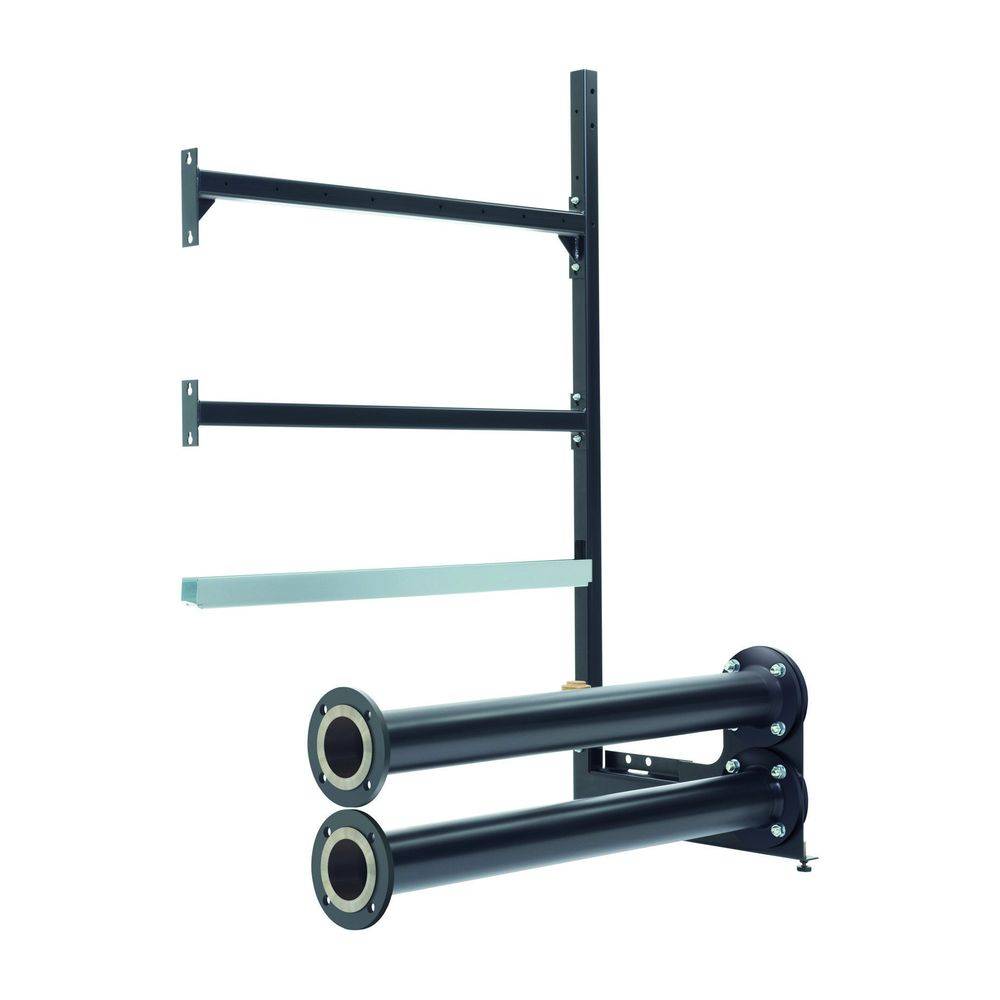

Wie ist das Kaskaden-Erweiterungsgestell aufgebaut?Das Erweiterungsgestell besteht aus einem hochstabilen Montagerahmen aus Stahl mit schwarzer Lackierung, der eine robuste Basis für die Installation bietet. Zur einfachen Bodenbefestigung und Ausrichtung ist ein Stützfuß mit Höhenverstellung integriert. Eine Hydraulikkonsole unterstützt die Montage und sorgt für eine sichere Verbindung der Komponenten.
Welche hydraulischen Komponenten sind enthalten?Im Lieferumfang sind zwei Sammlerrohre für Vorlauf und Rücklauf mit DN 65 enthalten, die jeweils mit Rückschlagklappen ausgestattet sind. Zusätzlich sind Stopfen, Montagematerial und Dichtungen enthalten. Befestigungsmöglichkeiten für eine Gassammelleitung mit DN 50 (Zubehör) sowie eine Kondensatabführung (bauseits) sind vorgesehen. Ein Kabelkanal erleichtert die ordentliche Verlegung der elektrischen Leitungen.
Wie erfolgt die Installation und Erweiterung?Das Gestell ermöglicht die Erweiterung eines bestehenden Grundgestells um zwei weitere ecoTECplus Wandgeräte. Die Anordnung kann entweder Reihe an Reihe oder Rücken an Rücken erfolgen, was eine flexible Anpassung an die räumlichen Gegebenheiten erlaubt.
Welche Zubehörteile sind separat erhältlich?Die Wärmedämmung und Isolation für das Kaskadensystem sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Technische Daten
Leistungsbereich: 80 bis 400 kW
Montagerahmen: Stahl, schwarz lackiert
Sammlerrohre Vorlauf/Rücklauf: DN 65
Rückschlagklappen: 2 Stück integriert
Befestigung Gassammelleitung: DN 50 (Zubehör)
Stützfuß: Mit Höhenverstellung
Installationsart: Reihe an Reihe oder Rücken an Rücken
Kabelkanal: Integriert
Das Vaillant 2er Kaskaden-Erweiterungsgestell mit Hydraulikkomponenten bietet eine stabile und flexible Lösung zur Erweiterung von Heizkesselkaskaden mit einer Leistung von bis zu 400 kW. Die Kombination aus robustem Montagerahmen, hydraulischen Komponenten und durchdachter Installationsmöglichkeit unterstützt eine effiziente und sichere Erweiterung bestehender Anlagen.
