Vaillant 2er-Kaskaden-Grundgestell mit Hydraulikkomponenten 80-400kW, 0020159415

Das Vaillant 2er Kaskaden-Grundgestell mit Hydraulikkomponenten ist für Leistungen von 80 bis 400 kW ausgelegt und dient der Montage von 2 bis zu 4 ecoTECplus VC 806 Heizgeräten. Es ermöglicht eine flexible Installationsart entweder Reihe in Reihe oder Rücken an Rücken und ist für den Einsatz in größeren Heizungsanlagen konzipiert.

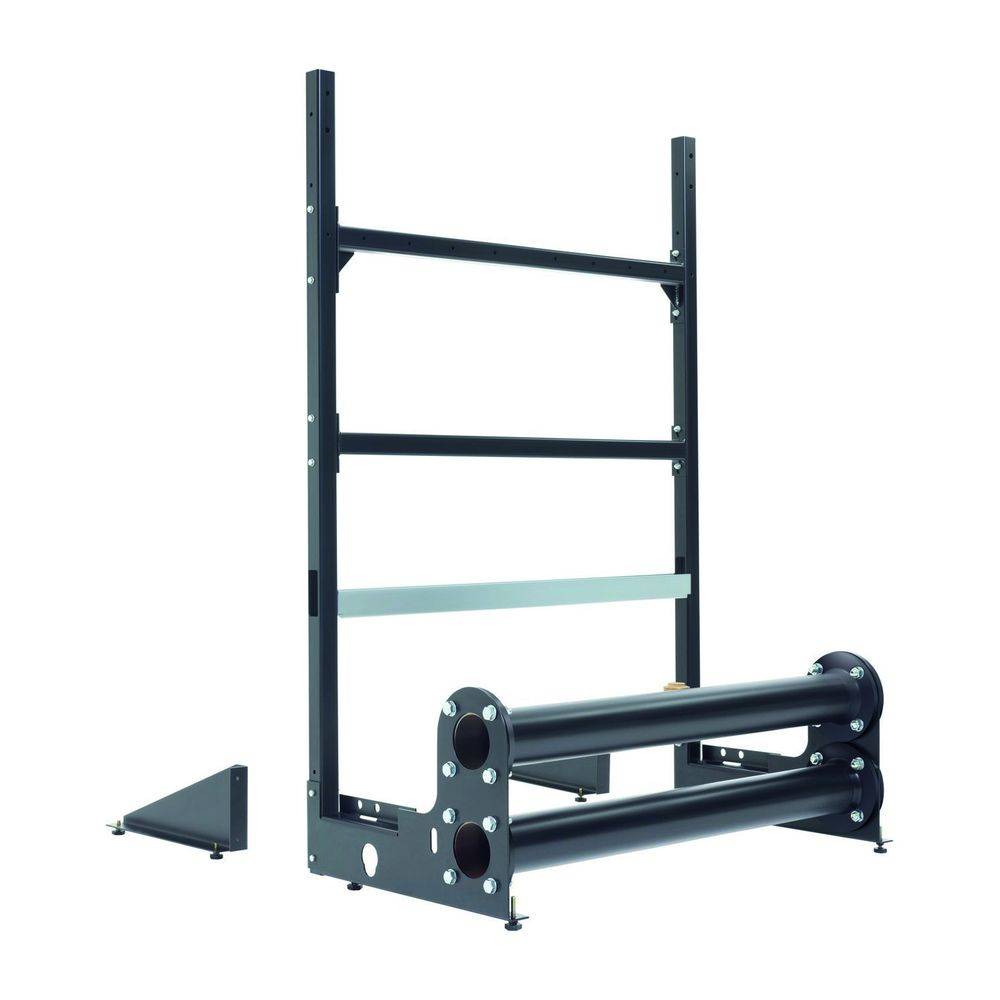

Wie ist das Grundgestell aufgebaut?Das Grundgestell besteht aus einem hochstabilen Montagerahmen aus Stahl mit schwarzer Lackierung. Es umfasst zwei Hydraulikkonsolen sowie zwei Stützfüße mit Höhenverstellung, die eine einfache Bodenbefestigung und präzise Ausrichtung ermöglichen. Die Konstruktion ist robust und auf eine sichere Installation ausgelegt.
Welche Hydraulikkomponenten sind integriert?Im Lieferumfang sind zwei Sammlerrohre für Vorlauf und Rücklauf mit DN 65 enthalten, die jeweils mit Rückschlagklappen ausgestattet sind. Zusätzlich gehören zwei Stopfen und zwei Blindflansche für Vorlauf und Rücklauf zum Set. Eine Befestigungsmöglichkeit für eine Gassammelleitung mit DN 50 ist vorgesehen, wobei die Gassammelleitung als Zubehör separat erhältlich ist. Die Kondensatabführung muss bauseits erfolgen.
Welche weiteren Ausstattungsmerkmale bietet das Grundgestell?Das Grundgestell verfügt über einen Kabelkanal sowie das notwendige Montagematerial und Dichtungen. Die Wärmedämmung ist nicht im Lieferumfang enthalten und kann separat bestellt werden. Die Installation ist sowohl in Reihe als auch Rücken an Rücken möglich, was Flexibilität bei der Anlagenplanung bietet.
Technische Daten
Leistungsbereich: 80 bis 400 kW
Montage: 2 bis 4 ecoTECplus VC 806 Heizgeräte
Installationsart: Reihe in Reihe oder Rücken an Rücken
Material Montagerahmen: Stahl, schwarz lackiert
Sammlerrohre Vorlauf/Rücklauf: DN 65
Rückschlagklappen: 2 Stück
Stopfen und Blindflansche: je 2 Stück für Vorlauf und Rücklauf
Befestigung Gassammelleitung: DN 50 (Zubehör)
Stützfüße: 2 Stück mit Höhenverstellung

Das Vaillant 2er Kaskaden-Grundgestell mit Hydraulikkomponenten bietet eine stabile und flexible Basis für die Installation von bis zu vier ecoTECplus VC 806 Heizgeräten. Mit einem Leistungsbereich von 80 bis 400 kW und umfangreichen Hydraulikkomponenten unterstützt es eine effiziente und sichere Heizungsanlage.
Lieferumfang
1x Montagerahmen
2x Hydraulikkonsolen
2x Stützfüße
2x Sammlerrohre Vorlauf/Rücklauf DN 65
2x Rückschlagklappen
2x Stopfen
2x Blindflansche Vorlauf/Rücklauf DN 65
1x Kabelkanal
Montagematerial und Dichtungen
