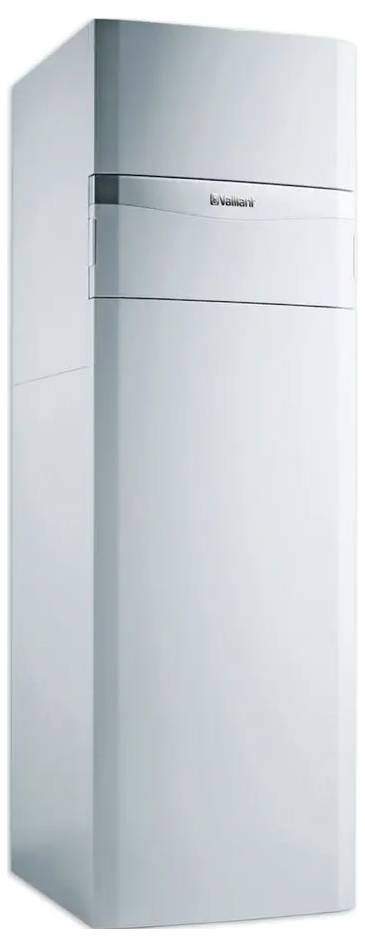

Vaillant ecoCOMPACT VSC 206/4-5 90 Kompaktgerät Brennwert 4-21 kW E-Gas
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (€ 5.499,17 / Stück)
€ 5.499,17
zzgl. € 54,16
zzgl. MwSt.
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Hersteller-Warengruppe: Wandgeräte + Kessel
- Hersteller-Produktgruppe: Gas-Kompaktgeräte Brennwert
- Hersteller-Artikelnummer: 0010015600
- Art des Wärmeerzeugers: Gas-Brennwert
- Baulänge: 599
- Bauhöhe: 1320
- Bautiefe: 693
- Werkstoffgüte: Stahlblech
- Anschluss Vorlauf: Außengewinde
- Anschluss Rücklauf: Außengewinde
- Frequenz: 50 Hz
- Geschlossene Ausführung: ja
- Energieeffizienz bei der Warmwasserbereitung (Nwh): 98
- Zapfprofil: XL
- Energieeffizienzklasse Raumheizung: A
- Energieeffizienzklasse bei der Warmwasserbereitung: A
- Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,07
- Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 19,99
- Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 86,85
- Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,002
- Material Wärmetauscher: rostfreier Stahl
- Einstellbare Heizleistung: ja
- Eingebaute Zugunterbrechung: nein
- Eingebaute Pumpenschaltung: ja
- Kesselsystem: Flammrohr
- Bei Lieferung komplett zusammengebaut: nein
- Nennlast unterer Wert: 3,8
- Nennlast oberer Wert: 21,5
- Min. Arbeitsdruck: 0,5
- Max. Gasvordruck: 25
- Eingebaute Zirkulationspumpe: nein
- Eingebauter witterungsanhängiger Regler: nein
- Eingebautes Ausdehnungsgefäß: ja
- Nennleistung 80-60 °C: 20
- Max. Zulauftemperatur (Arbeitstemperatur): 75
- Eingebauter Füll-/Entleerungshahn: ja
- Eingebautes Überdruckventil: ja
- Rohraußendurchmesser Zulauf: 26,44
- Rohraußendurchmesser Rücklauf: 26,44
- Anschluss Kraftstoff: Außengewinde
- Rohraußendurchmesser Kraftstoff: 26,44
- Anschluss Luftzufuhr: Einschubende
- Nenndurchmesser Kanal Luftzufuhr: 100
- Anschluss Rauchgasabfuhr: Einschubende
- Rohraußendurchmesser kaltes Trinkwasser: 26,44
- Rohraußendurchmesser warmes Trinkwasser: 26,44
- Min. Gasvordruck: 17
- Geeignet für Erdgas: ja
- Anschluss kaltes Trinkwasser: Außengewinde
- Anschluss Warmwasser: Außengewinde
- Nenndurchmesser Kanal Rauchgasabfuhr: 60
- Brennerregulierung hoch/niedrig: nein
- Brennerregulierung modulierend: ja
- Medium: Wasser
- Eingebautes Manometer: nein
- Kondensierend: ja
- Wirkungsgrad: 108
- Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
- Nennleistung 50-30 °C: 21,5
- Geeignet für Propan: ja
- Geeignet für Butan: nein
- Geeignet für Methan: nein
- Für Heizöl Klasse I: nein
- Für Heizöl Klasse II: nein
- Max. zulässiger Betriebsdruck: 3
- Speicher warmes Trinkwasser: 89
- Umbauset erforderlich: nein
- Baulänge: 599
- Bauhöhe: 1320
- Bautiefe: 693
- Anschluss Vorlauf: Außengewinde
- Anschluss Rücklauf: Außengewinde
- Frequenz: 50 Hz
- Geschlossene Ausführung: ja
- Energieeffizienz bei der Warmwasserbereitung (Nwh): 98
- Zapfprofil: XL
- Energieeffizienzklasse Raumheizung: A
- Energieeffizienzklasse bei der Warmwasserbereitung: A
- Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,07
- Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 19,99
- Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 86,85
- Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,002
- Energieeffizienz Raumheizung: 92
- Geeignet für niederkalorisches Erdgas: manuell einstellbar
- Geeignet für hochkalorisches Erdgas: manuell einstellbar
- Geeignet für Propan: nicht geeignet
- Geeignet für Butan: nicht geeignet
- Geeignet für Methan: nicht geeignet
- Geeignet für LPG: mittels eines Umbausatzes, nicht im Lieferumfang enthalten
- Geeignet für Heizöl (HBO I): nicht geeignet
- Geeignet für Heizöl (HBO II): nicht geeignet
- Material Wärmetauscher: rostfreier Stahl
- Einstellbare Heizleistung: ja
- Eingebaute Zugunterbrechung: nein
- Eingebaute Pumpenschaltung: ja
- Kesselsystem: Flammrohr
- Bei Lieferung komplett zusammengebaut: nein
- Nennlast unterer Wert: 3,8
- Nennlast oberer Wert: 21,5
- Min. Arbeitsdruck: 0,5
- Max. Gasvordruck: 25
- Eingebaute Zirkulationspumpe: nein
- Eingebauter witterungsanhängiger Regler: nein
- Eingebautes Ausdehnungsgefäß: ja
- Nennleistung 80-60 °C: 20
- Max. Zulauftemperatur (Arbeitstemperatur): 75
- Max. Arbeitsdruck: 3
- Eingebauter Füll-/Entleerungshahn: ja
- Eingebautes Überdruckventil: ja
- Rohraußendurchmesser Zulauf: 26,44
- Rohraußendurchmesser Rücklauf: 26,44
- Anschluss Kraftstoff: Außengewinde
- Rohraußendurchmesser Kraftstoff: 26,44
- Anschluss Luftzufuhr: Einschubende
- Nenndurchmesser Kanal Luftzufuhr: 100
- Anschluss Rauchgasabfuhr: Einschubende
- Rohraußendurchmesser kaltes Trinkwasser: 26,44
- Rohraußendurchmesser warmes Trinkwasser: 26,44
- Min. Gasvordruck: 17
- Anschluss kaltes Trinkwasser: Außengewinde
- Anschluss Warmwasser: Außengewinde
- Nenndurchmesser Kanal Rauchgasabfuhr: 60
- Brennerregulierung hoch/niedrig: nein
- Brennerregulierung modulierend: ja
- Medium: Wasser
- Eingebautes Manometer: nein
- Kondensierend: ja
- Wirkungsgrad: 108
- Zündflamme: ja
- Kontrollsignal an/aus: ja
- Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
- Nennleistung 50-30 °C: 21,5
- Speicher warmes Trinkwasser: 89
- Produkt-Art
Gas-Brennwert-Kompaktgerät
- Betriebsspannung
0 V
21.6 kW
- Geeignet für Räume bis max.
500 m²
- Heizungsgeräte-Besonderheiten
Internetfähig
- Abm.
(L x B x H) 599 x 599.00 x 1320.00 mm
- Gewicht
106 kg
A (A+++ - D)
- Breite
599.00 mm
- Höhe
1320.00 mm
- Länge
599 mm
- Tiefe
693.00 mm
- Material
rostfreier Stahl
- Nennspannung
0 V
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3148704 Vaillant ecoCOMPACT VSC 206/4-5 90 Kompaktgerät Brennwert 4-21 kW E-Gas
Beschreibung
Brennwertgerät und Warmwasserspeicher auf kleinstem RaumDer Vaillant ecoCOMPACT VSC vereint Gas-Brennwerttechnik mit einem hocheffizienten Warmwasserspeicher in elegantem und kompaktem Design. Das Kombigerät versorgt Häuser mit bis zu 500 m² Wohnfläche, braucht nur 0,42 m² Platz und integriert sich mit einer Höhe von 1,32 bis 1,88 m (je nach Modell) problemlos in nahezu jedes Wohnambiente. Der ecoCOMPACT VSC liefert einen hohen Normnutzungsgrad von 98 % (Hs) bzw. 109 % (Hi) und bietetje nach Variante 14 bis 26 kW Leistung. Dank Hocheffizienz-Pumpe und selbstoptimierendem, modulierendem Betrieb von 1:5 können viel Gas und bis zu 76 % an Strom gespart werden.
Energiesparender SchichtladespeicherDer ecoCOMPACT VSC ist mit einem 90-, 150- oder 200-l-Schichtladespeicher ausgestattet, der kleinere Wassermengen kontinuierlich erwärmt und sie von oben in den Speicher schichtet. So bietet er Warmwasserkomfort für höchste Ansprüche. Durch das Aqua-Kondens-System arbeitet er besonders energiesparend. Aqua-Power-Plus sorgt für bis zu 20 % Mehrleistung. Liegt Ihr Haus in Gebieten mit sehr hartem Wasser empfiehlt Vaillant den ecoCOMPACT VCC mit Rohrschlangenspeicher.
Einfache Montage und WartungDas Split-Mounting-Concept ermöglicht eine komfortable und leichte Einbringung in zwei Teile. Alles Zubehör für Warmwasser und Heizung ist bereits integriert. Ergänzende Komponenten lassen sich leicht nachrüsten. eBUS-Systemschnittstelle, problemloser Zugang zu allen Bauteilen, optimierte Anschlusskonsolen und systemzertifizierte Luft-/Abgassysteme machen Ihnen nicht nur die Montage, sondern auch die Wartung überaus einfach. Der ecoCOMPACT VSC ist in der Mehrfachbelegung mit bis zu 10 Geräten einsetzbar.
App-Steuerung optionalDer Systemregler multiMATIC 700 lässt sich perfekt in das Bedienfeld integrieren. Mit dem optionalen Internetmodul sensoNET und der passenden App ist der ecoCOMPACT auch von unterwegs aus regelbar. Dank digitaler Anlagenbetreuung erledigen Sie Diagnose und Parametrierung ganz einfach aus der Ferne.
Alternativ ist der ecoCOMPACT auch mit der Einzelraumregelung ambiSENSE kombinierbar, die ebenfalls per App gesteuert werden kann.
Produktvorteile
Hocheffizienz-Pumpen für Heizung und Speicherladung
Elektronischer Gas-Luft-Verbund
Multi-Sensorik-System
Alle Komponenten/Zubehöre in einem Gehäuse
Split Mounting Concept
Einsetzbar in Mehrfachbelegung mit bis zu 10 Geräten
Ausstattung
Integrierter WW-Schichtladespeicher (90 Liter) bis NL 7,3
Edelstahl-Sekundär-Wärmetauscher
Hocheffizienz Lade- und Umwälzpumpe
Vorrang-Umschaltventil
Volumenstromsensor
Wasserdrucksensor
15 Liter ADG
Integral-Kondensations Wärmetauscher aus Edelstahl
Speicherregelung integriert
Kondensatsiphon mit Auslaufschlauch
DIA-System mit beleuchtetem Symboldisplay und Einbaumöglichkeit eines witterungsgeführten Heizungsreglers calorMATIC VRC 700
Technische Daten
Gasart E
Nennleistungsbereich:
40/30 Grd.C 4,3 - 21,6 kW
60/40 Grd.C 4,1 - 20,8 kW
Speicherladeleistung: 24,0 KW
Max. Wärmebelast. Speicherl.: 24,5 KW
Normnutzungsgrad: 98% (Hs)/109% (Hi)
Modulationsbereich: von 20 bis 100 %
Vorlauftemperatur max.: 85 Grd.C
Max. Elektr. Leistungsaufnahme: 70 W
Gewicht (leer): 106 kg
Speicher-Gesamtinhalt: 90 l
Leistungskennzahl NL: 2,3
Gasgerätekategorie: I2ELL, I3P
Jahreszeitbedingte RaumheizungsEnergieeffizienzklasse: A (Spektrum A+++ bis D)
Jahreszeitbedingte WarmwasserbereitungsEnergieeffizienzklasse: A (Spektrum A+ bis F)
CE PIN: CE-1312CO5870
Bestell-Nr.: 0010015600
Anschlüsse
Elektroanschluss: 230V/50Hz
Vor-/Rücklaufanschluss: Rp 3/4
Kalt-/Warmwasseranschlss: Rp 3/4
Gasanschluss: Rp 3/4
Luft-/Abgasanschluss: 60/100 mm
Höhe/Breite/Tiefe: 1320/595/693 mm
Lieferumfang
1 ecoCOMPACT VSC
1 Beipack (Dichtungen für die Heizungs-, Gas- und Wasseranschlüsse)
1 Abgasanschlussstück konzentrisch 60/100 PP
1 proklima Stopfen (nur Leistungsgröße 20 kW)
1 Umstellsatz auf Erdgas E oder LL beiliegend
1 Betriebs- und Installationsanleitung
1 Montageanleitung Luft-Abgas, Garantiekarte
1 Produktdatenblatt, Energieeffizienzlabel
Hinweis:
Systemzertifiziertes Gerät zugelassen nur für den Betrieb mit einem dazugehörigen Luft-/Abgassystem (Ausnahme: raumluftabhängige Betriebsweise der Geräteart B23p).
Flüssiggas-Umstellsatz für VSC/VCC/VSC S/VSC D.../4-5 erhältlich. Siehe Zubehör.
Energiesparender SchichtladespeicherDer ecoCOMPACT VSC ist mit einem 90-, 150- oder 200-l-Schichtladespeicher ausgestattet, der kleinere Wassermengen kontinuierlich erwärmt und sie von oben in den Speicher schichtet. So bietet er Warmwasserkomfort für höchste Ansprüche. Durch das Aqua-Kondens-System arbeitet er besonders energiesparend. Aqua-Power-Plus sorgt für bis zu 20 % Mehrleistung. Liegt Ihr Haus in Gebieten mit sehr hartem Wasser empfiehlt Vaillant den ecoCOMPACT VCC mit Rohrschlangenspeicher.
Einfache Montage und WartungDas Split-Mounting-Concept ermöglicht eine komfortable und leichte Einbringung in zwei Teile. Alles Zubehör für Warmwasser und Heizung ist bereits integriert. Ergänzende Komponenten lassen sich leicht nachrüsten. eBUS-Systemschnittstelle, problemloser Zugang zu allen Bauteilen, optimierte Anschlusskonsolen und systemzertifizierte Luft-/Abgassysteme machen Ihnen nicht nur die Montage, sondern auch die Wartung überaus einfach. Der ecoCOMPACT VSC ist in der Mehrfachbelegung mit bis zu 10 Geräten einsetzbar.
App-Steuerung optionalDer Systemregler multiMATIC 700 lässt sich perfekt in das Bedienfeld integrieren. Mit dem optionalen Internetmodul sensoNET und der passenden App ist der ecoCOMPACT auch von unterwegs aus regelbar. Dank digitaler Anlagenbetreuung erledigen Sie Diagnose und Parametrierung ganz einfach aus der Ferne.
Alternativ ist der ecoCOMPACT auch mit der Einzelraumregelung ambiSENSE kombinierbar, die ebenfalls per App gesteuert werden kann.
Produktvorteile
Hocheffizienz-Pumpen für Heizung und Speicherladung
Elektronischer Gas-Luft-Verbund
Multi-Sensorik-System
Alle Komponenten/Zubehöre in einem Gehäuse
Split Mounting Concept
Einsetzbar in Mehrfachbelegung mit bis zu 10 Geräten
Ausstattung
Integrierter WW-Schichtladespeicher (90 Liter) bis NL 7,3
Edelstahl-Sekundär-Wärmetauscher
Hocheffizienz Lade- und Umwälzpumpe
Vorrang-Umschaltventil
Volumenstromsensor
Wasserdrucksensor
15 Liter ADG
Integral-Kondensations Wärmetauscher aus Edelstahl
Speicherregelung integriert
Kondensatsiphon mit Auslaufschlauch
DIA-System mit beleuchtetem Symboldisplay und Einbaumöglichkeit eines witterungsgeführten Heizungsreglers calorMATIC VRC 700
Technische Daten
Gasart E
Nennleistungsbereich:
40/30 Grd.C 4,3 - 21,6 kW
60/40 Grd.C 4,1 - 20,8 kW
Speicherladeleistung: 24,0 KW
Max. Wärmebelast. Speicherl.: 24,5 KW
Normnutzungsgrad: 98% (Hs)/109% (Hi)
Modulationsbereich: von 20 bis 100 %
Vorlauftemperatur max.: 85 Grd.C
Max. Elektr. Leistungsaufnahme: 70 W
Gewicht (leer): 106 kg
Speicher-Gesamtinhalt: 90 l
Leistungskennzahl NL: 2,3
Gasgerätekategorie: I2ELL, I3P
Jahreszeitbedingte RaumheizungsEnergieeffizienzklasse: A (Spektrum A+++ bis D)
Jahreszeitbedingte WarmwasserbereitungsEnergieeffizienzklasse: A (Spektrum A+ bis F)
CE PIN: CE-1312CO5870
Bestell-Nr.: 0010015600
Anschlüsse
Elektroanschluss: 230V/50Hz
Vor-/Rücklaufanschluss: Rp 3/4
Kalt-/Warmwasseranschlss: Rp 3/4
Gasanschluss: Rp 3/4
Luft-/Abgasanschluss: 60/100 mm
Höhe/Breite/Tiefe: 1320/595/693 mm
Lieferumfang
1 ecoCOMPACT VSC
1 Beipack (Dichtungen für die Heizungs-, Gas- und Wasseranschlüsse)
1 Abgasanschlussstück konzentrisch 60/100 PP
1 proklima Stopfen (nur Leistungsgröße 20 kW)
1 Umstellsatz auf Erdgas E oder LL beiliegend
1 Betriebs- und Installationsanleitung
1 Montageanleitung Luft-Abgas, Garantiekarte
1 Produktdatenblatt, Energieeffizienzlabel
Hinweis:
Systemzertifiziertes Gerät zugelassen nur für den Betrieb mit einem dazugehörigen Luft-/Abgassystem (Ausnahme: raumluftabhängige Betriebsweise der Geräteart B23p).
Flüssiggas-Umstellsatz für VSC/VCC/VSC S/VSC D.../4-5 erhältlich. Siehe Zubehör.
