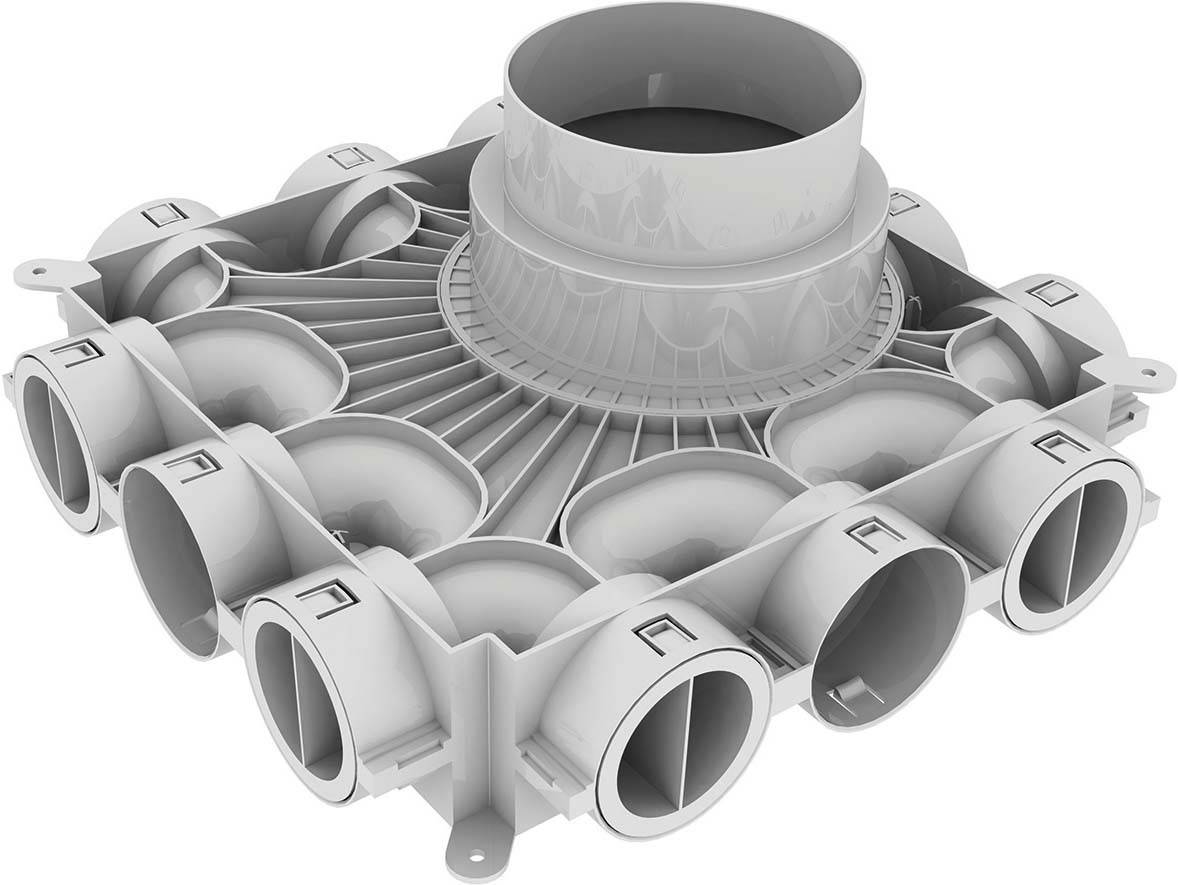

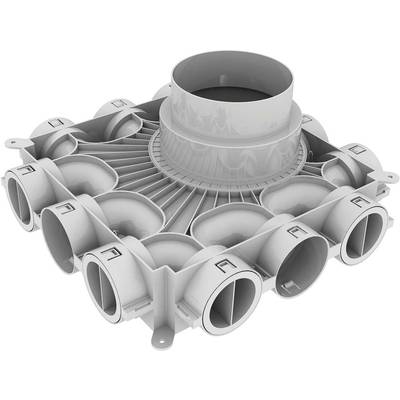

Vaillant Niedrigbau-Luftverteiler für Luftschlauch rund 75/62mm, 0020231945
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 201,39
steuerfreie IGL
€ 7,91
Nur noch 2 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
1 Stück
Kostenfreier Versand
€ 215,83
zzgl. gesetzl. MwSt.
Technische Daten
- Hersteller-Warengruppe: Lüftung
- Hersteller-Produktgruppe: Zubehör
- Hersteller-Artikelnummer: 0020231945
- Baulänge: 400
- Bauhöhe: 83
- Oberflächenschutz: unbehandelt
- Werkstoffgüte: Polypropylen (PP)
- Länge: 400
- Werkstoff: Kunststoff
- Anzahl der Abzweige: 12
- Ausführung des Gehäuses: komplett
- Mit Inspektionsöffnung und Deckel: ja
- Nenndurchmesser Hauptkanal: 150/180 mm
- Ausführung der Abzweigungen: Luftkanal rund
- Einbettbar in Beton: ja
- Anschluss Abzweigungen: Einschubende
- Anschluss von unten: ja
- Nennkanaldurchmesser Abzweigungen: 62
- Anschluss Hauptleitung: Einsteck-/Kanalende
- Luftzufuhr: ja
- Abluft: ja
- Produkt-Art
Verteiler
- Inhalt
1 St.
- Abm.
(L x B x H) 400.00 x 400.00 x 83.00 mm
- Breite
400.00 mm
- Länge
400.00 mm
- Höhe
83.00 mm
- Material (Details)
Kunststoff
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3147442 Vaillant Niedrigbau-Luftverteiler für Luftschlauch rund 75/62mm, 0020231945
Beschreibung
Der Vaillant Niedrigbau-Luftverteiler für Luftschlauch rund 75/62 mm ist ein platzsparender Etagenverteiler, der speziell für die Integration in Rohbetondecken oder Fußbodenaufbauten konzipiert wurde. Er eignet sich für die Verteilung von Zu- und Abluft in Lüftungssystemen und verfügt über einen maximalen Luftdurchsatz von 360 m³/h.
Wie ist der Vaillant Niedrigbau-Luftverteiler konstruiert und wo kann er installiert werden?Der Luftverteiler ist mit einer Bauhöhe von 83 mm und den Abmessungen 400 x 400 mm sehr kompakt und kann direkt in Beton eingebettet werden. Er ist als kompletter Kunststoffkörper aus Polypropylen (PP) ausgeführt und verfügt über eine Inspektionsöffnung mit Deckel, die Wartungsarbeiten erleichtert. Die Konstruktion ermöglicht eine unauffällige Integration in Rohbetondecken oder Fußbodenaufbauten.
Welche Anschlussmöglichkeiten bietet der Luftverteiler?Der Verteiler verfügt über 12 Anschlussstutzen für runde Luftschläuche mit einem Durchmesser von 75/62 mm. Die Abzweige sind als Einschubenden ausgeführt, die Hauptleitung wird über ein Einsteck- oder Kanalende angeschlossen. Zusätzlich ist ein exzentrisch positionierter Universalanschlussstutzen für EPP-Zubehör mit Nenndurchmessern von 210/180 mm und 180/150 mm vormontiert. Der Nenndurchmesser des Hauptkanals beträgt 150/180 mm.
Für welche Luftströme ist der Verteiler geeignet?Der Luftverteiler ist sowohl für die Zufuhr als auch für die Abluft geeignet und unterstützt damit vielfältige Lüftungssysteme.
Technische Daten
Maximaler Luftdurchsatz: 360 m³/h
Abmessungen (BxHxT): 400 x 83 x 400 mm
Anzahl der Abzweige: 12
Nenndurchmesser Hauptkanal: 150/180 mm
Nennkanaldurchmesser Abzweigungen: 62 mm
Werkstoff: Kunststoff (Polypropylen, PP)
Einbettbar in Beton: ja
Mit Inspektionsöffnung und Deckel: ja
Der Vaillant Niedrigbau-Luftverteiler bietet eine kompakte und robuste Lösung für die Luftverteilung in modernen Lüftungssystemen. Seine platzsparende Bauweise und die vielseitigen Anschlussmöglichkeiten machen ihn zu einer flexiblen Komponente für die Integration in Rohbetondecken oder Fußbodenaufbauten.
Wie ist der Vaillant Niedrigbau-Luftverteiler konstruiert und wo kann er installiert werden?Der Luftverteiler ist mit einer Bauhöhe von 83 mm und den Abmessungen 400 x 400 mm sehr kompakt und kann direkt in Beton eingebettet werden. Er ist als kompletter Kunststoffkörper aus Polypropylen (PP) ausgeführt und verfügt über eine Inspektionsöffnung mit Deckel, die Wartungsarbeiten erleichtert. Die Konstruktion ermöglicht eine unauffällige Integration in Rohbetondecken oder Fußbodenaufbauten.
Welche Anschlussmöglichkeiten bietet der Luftverteiler?Der Verteiler verfügt über 12 Anschlussstutzen für runde Luftschläuche mit einem Durchmesser von 75/62 mm. Die Abzweige sind als Einschubenden ausgeführt, die Hauptleitung wird über ein Einsteck- oder Kanalende angeschlossen. Zusätzlich ist ein exzentrisch positionierter Universalanschlussstutzen für EPP-Zubehör mit Nenndurchmessern von 210/180 mm und 180/150 mm vormontiert. Der Nenndurchmesser des Hauptkanals beträgt 150/180 mm.
Für welche Luftströme ist der Verteiler geeignet?Der Luftverteiler ist sowohl für die Zufuhr als auch für die Abluft geeignet und unterstützt damit vielfältige Lüftungssysteme.
Technische Daten
Maximaler Luftdurchsatz: 360 m³/h
Abmessungen (BxHxT): 400 x 83 x 400 mm
Anzahl der Abzweige: 12
Nenndurchmesser Hauptkanal: 150/180 mm
Nennkanaldurchmesser Abzweigungen: 62 mm
Werkstoff: Kunststoff (Polypropylen, PP)
Einbettbar in Beton: ja
Mit Inspektionsöffnung und Deckel: ja
Der Vaillant Niedrigbau-Luftverteiler bietet eine kompakte und robuste Lösung für die Luftverteilung in modernen Lüftungssystemen. Seine platzsparende Bauweise und die vielseitigen Anschlussmöglichkeiten machen ihn zu einer flexiblen Komponente für die Integration in Rohbetondecken oder Fußbodenaufbauten.
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
