Verschlussspanner Nr.6848V Gr.4 vertikal AMF
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
Verschlussspanner Nr.6848V Gr.4 vertikal AMF
- Bauart: vertikal
- Gegenhalterhöhe: 8 mm
- Größe: 4
- Höhe gespannt: 94,5 mm
- Höhe geöffnet: 168 mm
- Marke: AMF
- Material: verzinkt
- Spannweite: 43-81 mm
- Zugkraft: 7 kN
Technische Daten
- Größe: 4
- Zugkraft: 7 kN
- Bauart: vertikal
- Marke: AMF
- Material: verzinkt
- Höhe geöffnet: 168 mm
- Höhe gespannt: 94,5 mm
- Gegenhalterhöhe: 8 mm
- Spannweite: 43-81 mm
- Inhalt
1 St.
- Breite
120 mm
- Höhe
94.5 mm
- Gesamtlänge
200 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 800648922 Verschlussspanner Nr.6848V Gr.4 vertikal AMF
Beschreibung

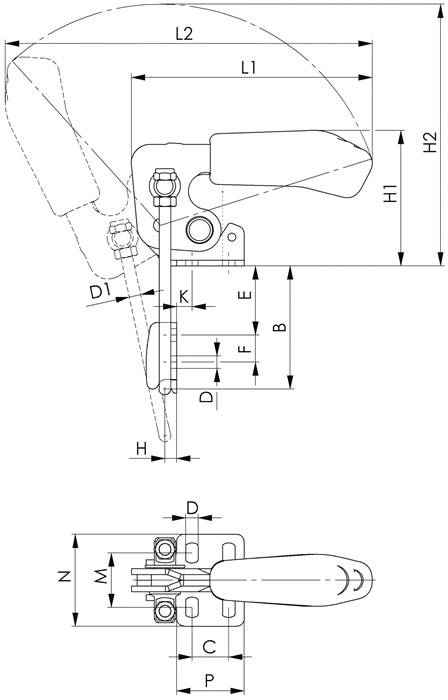

vertikal Weitere technische Eigenschaften: · F: 19mm · P: 53,5mm · Armlänge: 151 mm · K: 9,5mm · C: 32mm · D: 8,5mm · G: 36mm · L1: 151mm · B min.: 43mm · Bohrungs-Ø: 8,5mm · B max.: 81mm · H: 8mm · N: 64,5mm · M: 35,0-46,0mm · E max.: 47mm · H2: 168mm · E min.: 9mm · H1: 94,5mm · D1: 8mm
Ausführung
- Verschlussspanner Nr.6848V Gr.4 vertikal AMF
Lieferumfang
- 21020701
