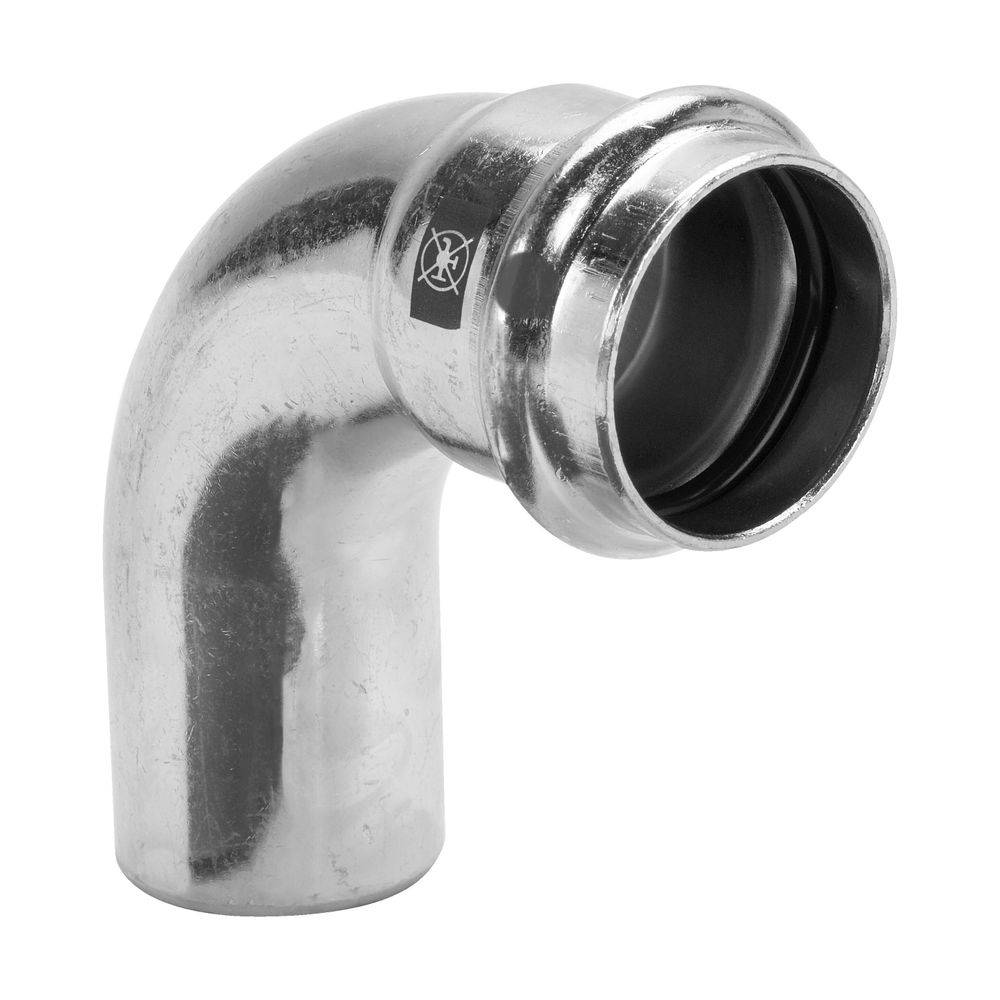

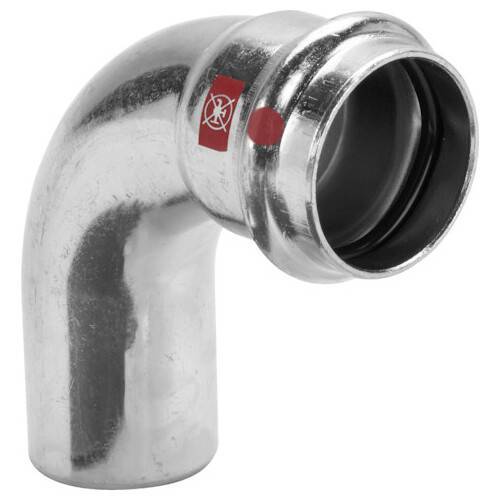

Viega Bogen Prestabo 1116.1 35mm, 90G, St unl., SC-Con., Einstecke.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
VIEGA Bogen I/A 90° Prestabo Stahl verzinkt 15-54mm
- Prestabo-Bogen 90 Grad, IxA, mit SC-Contur, aus unlegiertem Stahl, Werkstoff-Nummer 1.0308, nach DIN EN 10305-3, außen galvanisch verzinkt,
Technische Daten
- Hersteller-Serie: Prestabo
- Hersteller-Modellnummer: 1116.1
- Hersteller-Artikelnummer: 558239
- Hersteller-Warengruppe: Rohrleitungstechnik
- Hersteller-Produktgruppe: Prestabo
- Ausführung: 1-teilig
- Form: Bogen
- Anschluss 1: Pressmuffe
- Anschluss 2: Schiebeende
- Winkel des Bogens: 90
- Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Konturcode Verbindung 2: SC
- Max. Betriebsdruck bei max. Mediumtemperatur: 16
- Hauptfarbe Fitting: grau
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Radius des Bogens: 33
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 32
- Exzentrisch: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 35
- Rohraußendurchmesser Anschluss 2: 35
- Länge Anschluss 1: 59
- Länge Anschluss 2: 62
- Arbeitslänge Anschluss 1: 33
- Mit Stoßnocken: nein
- ULC-Qualitätskennzeichen: nein
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Max. Arbeitsdruck bei 20 °C: 16
- Mediumtemperatur (Dauerbetrieb): 105
- Nenndurchmesser Anschluss 1: DN 25
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Stahl
- Werkstoff des Anschlusses 2: Stahl
- Werkstoffgüte Anschluss 1: St 35 (1.0308)
- Werkstoffgüte Anschluss 2: St 35 (1.0308)
- VdS-geprüft: ja
- Mit TÜV-Zulassung: ja
- DVGW-Siegel für Gas: nein
- Gastec QA Prüfung: nein
- Inhalt
1 St.
- Tiefe
7.8 cm
- Rohr-Ø
35 mm
- Außen-Ø
35 mm
- Wandstärke
2.6 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 823229753 Viega Bogen Prestabo 1116.1 35mm, 90G, St unl., SC-Con., Einstecke.
Beschreibung
Stahl verzinkt, Pressanschluss, mit Dichtelement EPDM
