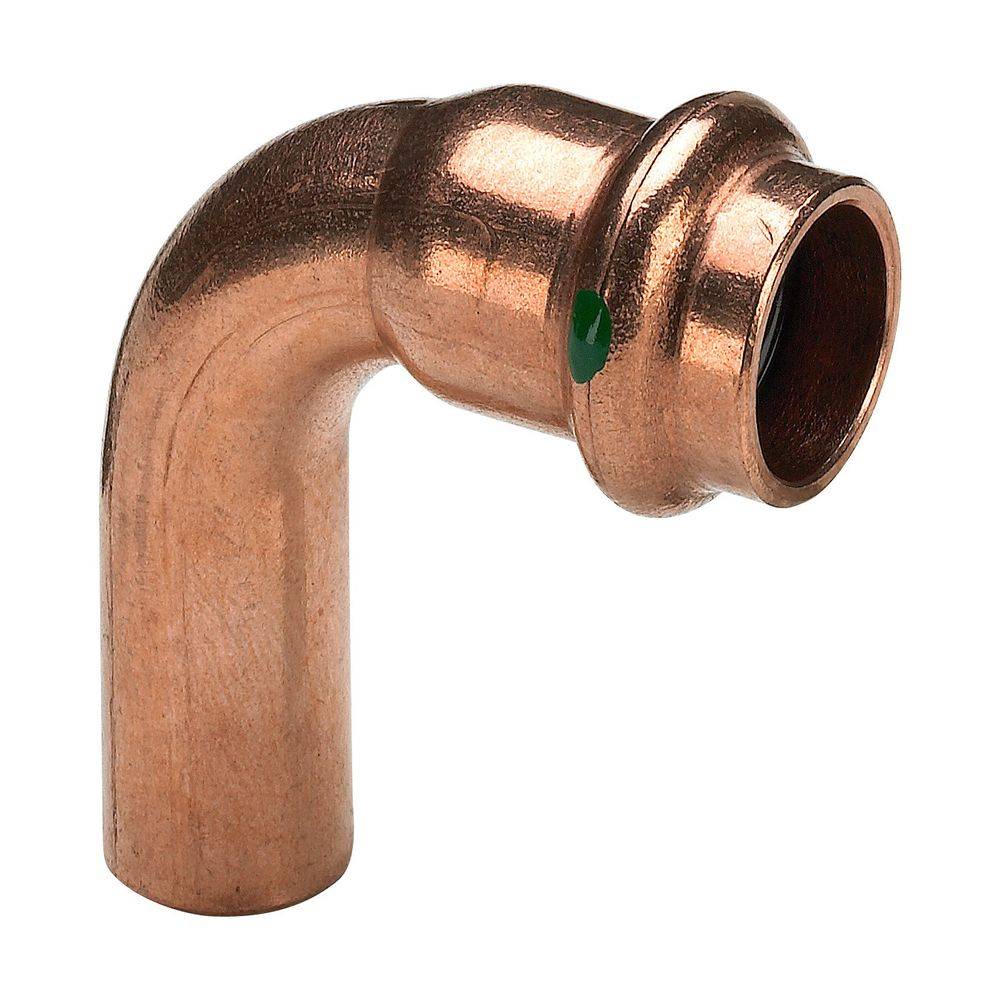

Viega Bogen Profipress 2416.1 35mm, 90G, Cu, SC-Contur, Einsteckende
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
VIEGA Bogen I/A 90° SC Profipress 12-54mm
- Profipress Bogen 90° mit Einsteckende (35 mm)
Technische Daten
- Hersteller-Serie: Profipress
- Hersteller-Modellnummer: 2416.1
- Hersteller-Artikelnummer: 291693
- Hersteller-Warengruppe: Rohrleitungstechnik
- Hersteller-Produktgruppe: Profipress
- Ausführung: 1-teilig
- Form: Bogen
- Anschluss 1: Pressmuffe
- Anschluss 2: Schiebeende
- Winkel des Bogens: 90
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Konturcode Verbindung 1: V
- Max. Betriebsdruck bei max. Mediumtemperatur: 16
- Mit Verbindungsanzeige: nein
- Zeta-Wert: 0,5
- Verschlossen: nein
- Radius des Bogens: 33
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 32
- Exzentrisch: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 35
- Rohraußendurchmesser Anschluss 2: 35
- Länge Anschluss 1: 59
- Länge Anschluss 2: 63
- Arbeitslänge Anschluss 1: 33
- Arbeitslänge Anschluss 2: 32,6
- Mit Stoßnocken: nein
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Max. Arbeitsdruck bei 20 °C: 16
- Mediumtemperatur (Dauerbetrieb): 105
- Nenndurchmesser Anschluss 1: DN 25
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Kupfer
- Werkstoff des Anschlusses 2: Kupfer
- Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
- Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
- VdS-geprüft: ja
- Mit TÜV-Zulassung: ja
- DVGW-Siegel für Gas: nein
- DVGW-Siegel für Wasser: ja
- KIWA-Prüfsiegel: ja
- Gastec QA Prüfung: nein
- Trinkwasserkonform nach UBA: Ja
- Inhalt
1 St.
- Tiefe
7.8 cm
- Ausführung
Bogen I/A 90° SC Profipress
- Rohr-Ø
35 mm
- Außen-Ø
35 mm
- Wandstärke
2.5 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 823229782 Viega Bogen Profipress 2416.1 35mm, 90G, Cu, SC-Contur, Einsteckende
Beschreibung
Dichtelement EPDM
