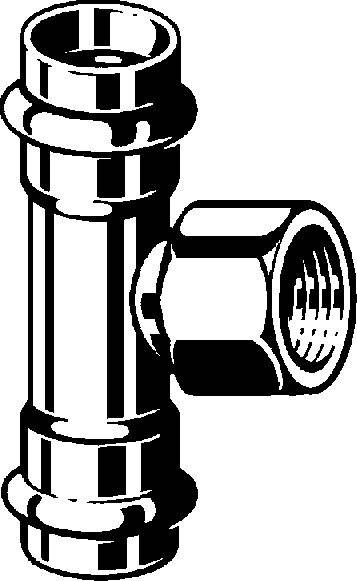

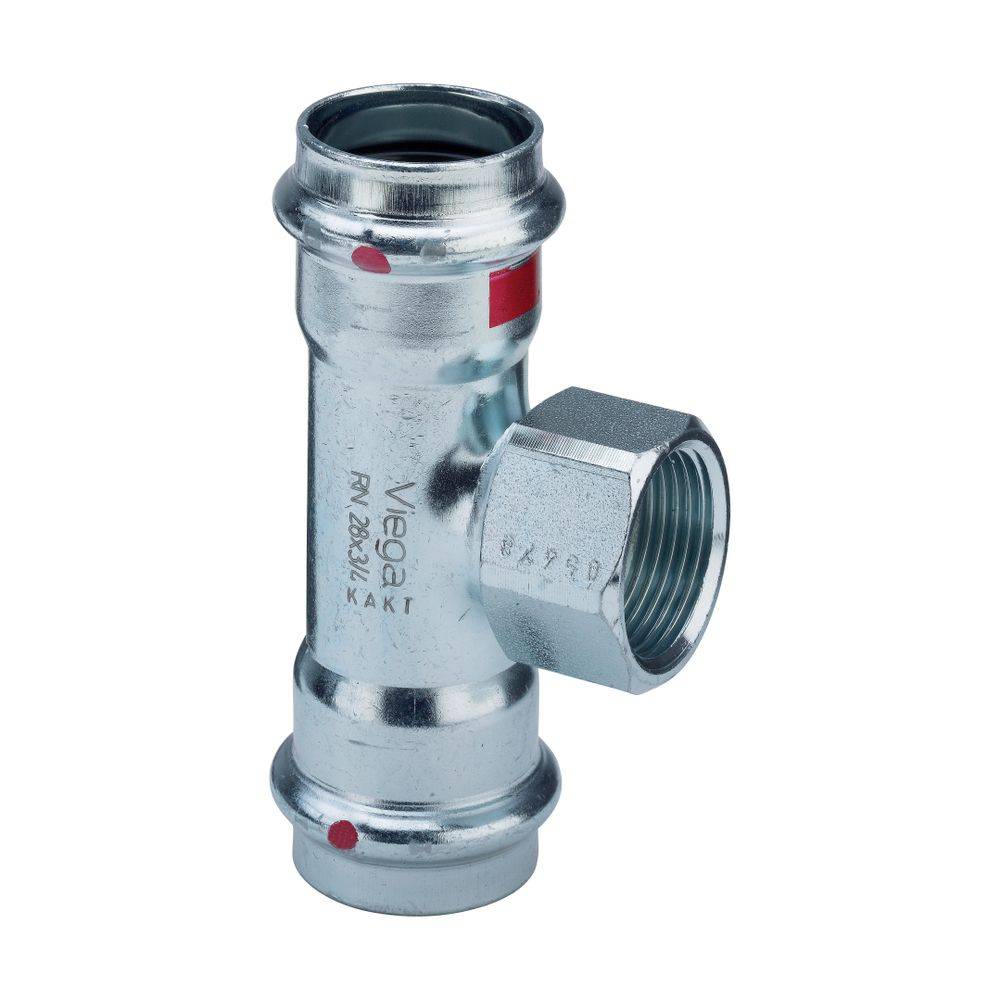

Viega T-Stück Prestabo 1117.2 22mmxRp 1/2x22mm, St unl., SC, Mehrk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
VIEGA T-Stück IG reduziert Stahl verzinkt
- Prestabo-T-Stück, mit SC-Contur, aus unlegiertem Stahl, Werkstoff-Nummer 1.0308, nach DIN EN 10305-3, außen galvanisch verzinkt, mit Mehrkant, mit Innengewinde,
Technische Daten
- Hersteller-Serie: Prestabo
- Hersteller-Modellnummer: 1117.2
- Hersteller-Artikelnummer: 558901
- Hersteller-Warengruppe: Rohrleitungstechnik
- Hersteller-Produktgruppe: Prestabo
- Ausführung: T-Stück
- Schlüsselweite: 24
- Anschluss 1: Pressmuffe
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Winkel: 90
- Fließende Ausführung (mit Innenradius): nein
- Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Werkstoff des Anschlusses 3: Stahl
- Werkstoffgüte Anschluss 3: St 35 (1.0308)
- Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
- Oberflächenbehandlung Anschluss 3: unbehandelt
- Konturcode Verbindung 1: V
- Konturcode Verbindung 3: V
- Max. Betriebsdruck bei max. Mediumtemperatur: 16
- Hauptfarbe Fitting: Edelstahl
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 12
- Nenndurchmesser Anschluss 3: DN 20
- Anschluss 3: Pressmuffe
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 22
- Rohraußendurchmesser Anschluss 2: 15
- Rohraußendurchmesser Anschluss 3: 22
- Länge Anschluss 1: 45
- Länge Anschluss 2: 32
- Arbeitslänge Anschluss 1: 22
- Arbeitslänge Anschluss 2: 17
- Länge Anschluss 3: 45
- Arbeitslänge Anschluss 3: 22
- Mit Stoßnocken: nein
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Max. Arbeitsdruck bei 20 °C: 16
- Mediumtemperatur (Dauerbetrieb): 105
- Nenndurchmesser Anschluss 1: DN 20
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Stahl
- Werkstoff des Anschlusses 2: Stahl
- Werkstoffgüte Anschluss 1: St 35 (1.0308)
- Werkstoffgüte Anschluss 2: St 35 (1.0308)
- Mehrteilig: ja
- VdS-geprüft: ja
- Mit TÜV-Zulassung: ja
- DVGW-Siegel für Gas: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 823230340 Viega T-Stück Prestabo 1117.2 22mmxRp 1/2x22mm, St unl., SC, Mehrk.
Beschreibung
Stahl verzinkt, Pressanschlüsse, mit Dichtelemente EPDM
