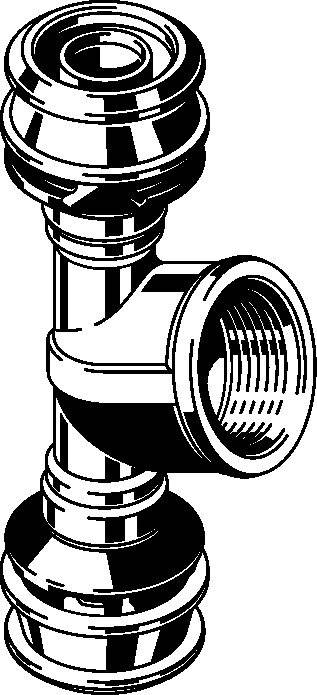

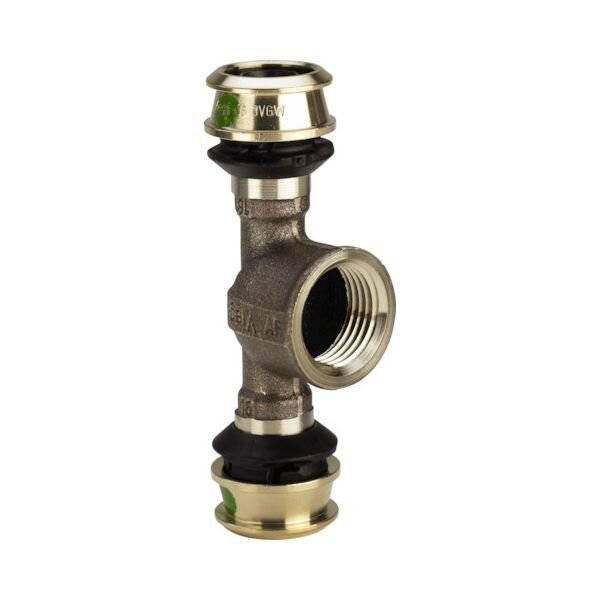

Viega T-Stück Raxofix 5317 16xRp 1/2x16, m SC-Con., Siliziumbronze
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
- Raxofix-T-Stück, mit SC-Contur, aus Rotguss, mit Rp-Gewinde,
Technische Daten
- Hersteller-Serie: Raxofix
- Hersteller-Modellnummer: 5317
- Hersteller-Artikelnummer: 647124
- Hersteller-Warengruppe: Rohrleitungstechnik
- Hersteller-Produktgruppe: Raxofix
- Ausführung: T-Stück
- Anschluss 1: Pressmuffe
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Winkel: 90
- Fließende Ausführung (mit Innenradius): nein
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Werkstoff des Anschlusses 3: Bronze
- Werkstoffgüte Anschluss 3: Silizium-Bronze
- Oberflächenschutz Anschluss 3: unbehandelt
- Oberflächenbehandlung Anschluss 3: unbehandelt
- Konturcode Verbindung 1: SC
- Konturcode Verbindung 2: SC
- Konturcode Verbindung 3: SC
- Max. Betriebsdruck bei max. Mediumtemperatur: 10
- Hauptfarbe Fitting: Bronze
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Mit Dichtungsmaterial: nein
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
- Nenndurchmesser Anschluss 3: DN 12
- Anschluss 3: Pressmuffe
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 16
- Rohraußendurchmesser Anschluss 2: 15
- Rohraußendurchmesser Anschluss 3: 16
- Länge Anschluss 1: 44
- Länge Anschluss 2: 20
- Arbeitslänge Anschluss 1: 29
- Arbeitslänge Anschluss 2: 5
- Länge Anschluss 3: 44
- Arbeitslänge Anschluss 3: 29
- Mit Stoßnocken: nein
- Reduzierend: ja
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 70 - 80
- Nenndurchmesser Anschluss 1: DN 12
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Bronze
- Werkstoff des Anschlusses 2: Bronze
- Werkstoffgüte Anschluss 2: Silizium-Bronze
- Mehrteilig: nein
- Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 2
- Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 0,8
- Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 2,8
- Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 4,5
- Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 8
- Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 5,4
- DVGW-Siegel für Gas: nein
- DVGW-Siegel für Wasser: ja
- Gastec QA Prüfung: nein
- Trinkwasserkonform nach UBA: Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 823230387 Viega T-Stück Raxofix 5317 16xRp 1/2x16, m SC-Con., Siliziumbronze
Beschreibung
Viega T-Stück Raxofix 5317 16xRp 1/2x16, Siliziumbr., mit SC-Contur
