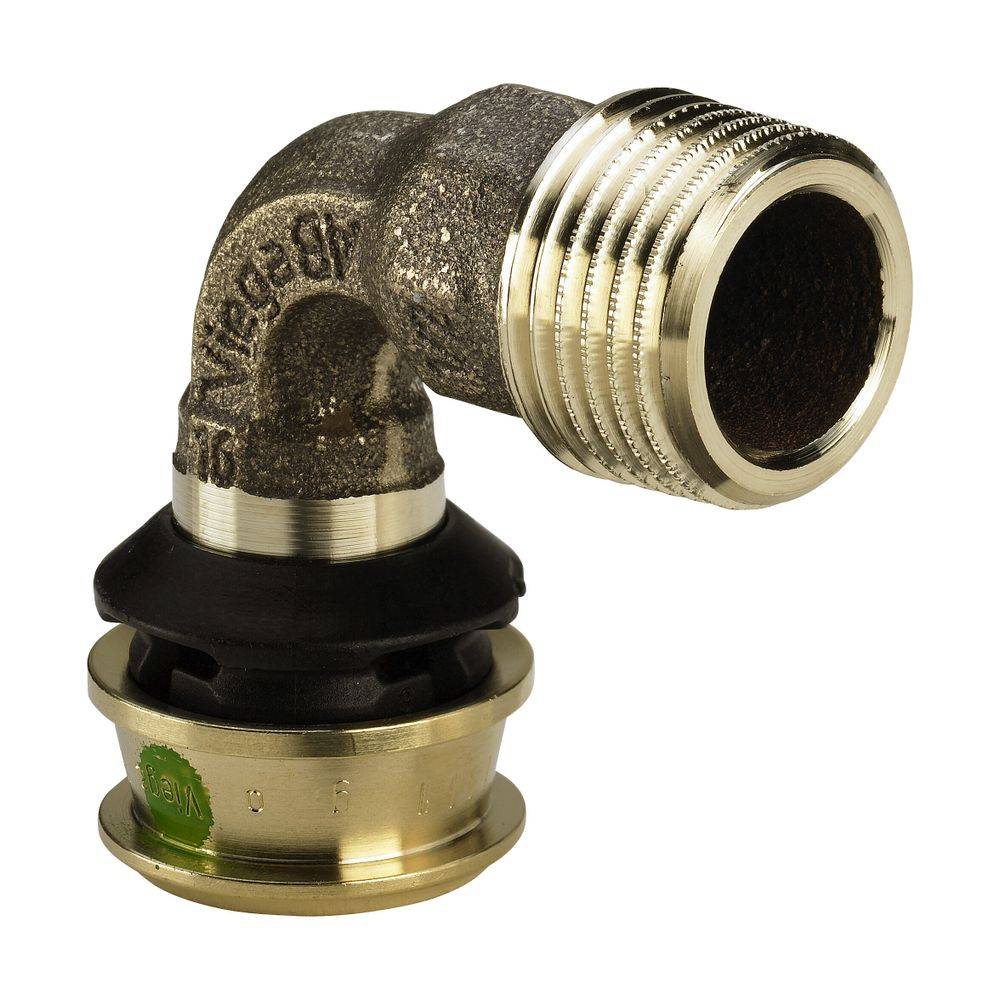

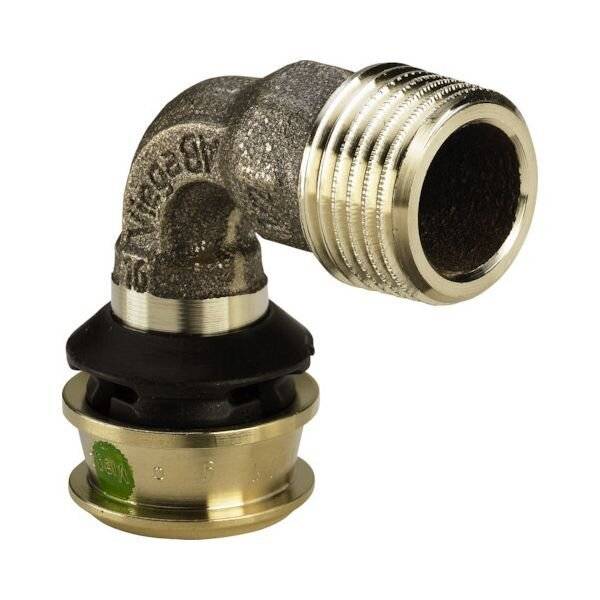

Viega Übergangsbogen Raxofix 5314 16mmxR 1/2, 90Gr., m SC, Siliziumbr.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
- Raxofix-Übergangsbogen, mit SC-Contur, aus Rotguss, mit R-Gewinde,
Technische Daten
- Hersteller-Serie: Raxofix
- Hersteller-Modellnummer: 5314
- Hersteller-Artikelnummer: 645984
- Hersteller-Warengruppe: Rohrleitungstechnik
- Hersteller-Produktgruppe: Raxofix
- Ausführung: 1-teilig
- Form: Bogen
- Schlüsselweite: 18
- Anschluss 1: Pressmuffe
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Winkel des Bogens: 90
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Konturcode Verbindung 1: V
- Max. Betriebsdruck bei max. Mediumtemperatur: 10
- Hauptfarbe Fitting: Bronze
- Mit Verbindungsanzeige: nein
- Zeta-Wert: 4,7
- Verschlossen: nein
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
- Exzentrisch: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 16
- Länge Anschluss 1: 39
- Länge Anschluss 2: 37
- Arbeitslänge Anschluss 1: 24
- Mit Stoßnocken: nein
- ULC-Qualitätskennzeichen: nein
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 70 - 80
- Nenndurchmesser Anschluss 1: DN 12
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Bronze
- Werkstoff des Anschlusses 2: Bronze
- Werkstoffgüte Anschluss 1: Silizium-Bronze
- Werkstoffgüte Anschluss 2: Silizium-Bronze
- Trinkwasserkonform nach UBA: Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 823230424 Viega Übergangsbogen Raxofix 5314 16mmxR 1/2, 90Gr., m SC, Siliziumbr.
Beschreibung
Viega Übergangsbogen Raxofix 5314 16mmxR 1/2, Siliziumbr., mit SC-Contur
