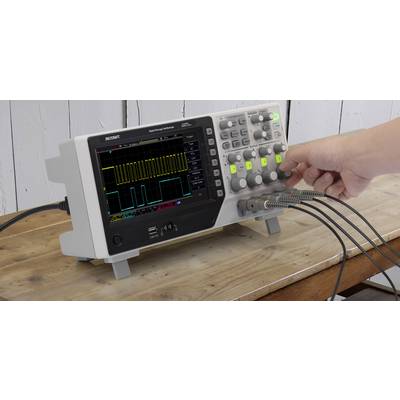

VOLTCRAFT DSO-1104E Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 64 kpts 8 Bit Digital-Speicher (DSO) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Verkauf und Versand:
Gesamt (€ 337,50 / Stück)
€
Highlights & Details
Voltcraft 4-Kanal Speicheroszilloskop 1000 Serie
- 100 MHz Bandbreite
- 4 Kanäle
- USB-Schnittstelle zur Datenübertragung
- 17,7 cm (7") TFT Farb-Display
Technische Daten
- Produkt-Art
Digital-Oszilloskop
- Bandbreite
100 MHz
- Samplingrate/Kanal
1 GSa/s
- Anzeige
TFT-Farbdisplay
- Auflösung
8 Bit
- Bildschirm-Größe
17,7 cm (7")
- Oszilloskop-Besonderheiten
Digital-Speicher (DSO)
- Zeitbasis
2 nS-100 S/div
- Anzahl analoge Eingänge max.
4
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT II 300 V
- Vertikal-Ablenkung
500 μV - 10 V/div
- Eingangsimpedanz
1 MΩ
- Eingangskopplung
AC/DC/GND
- Eingangsspannung
500µV/div bis 10V/div
- Spannungs-Versorgung (Details)
100-240Vrms, 45Hz to 440Hz, V/AC
- Abm.
(L x B x H) 313 x 108 x 142 mm
- Gewicht
2.8 kg
- Display
800 x 480 Pixel
- Breite
108 mm
- Höhe
142 mm
- Länge
313 mm

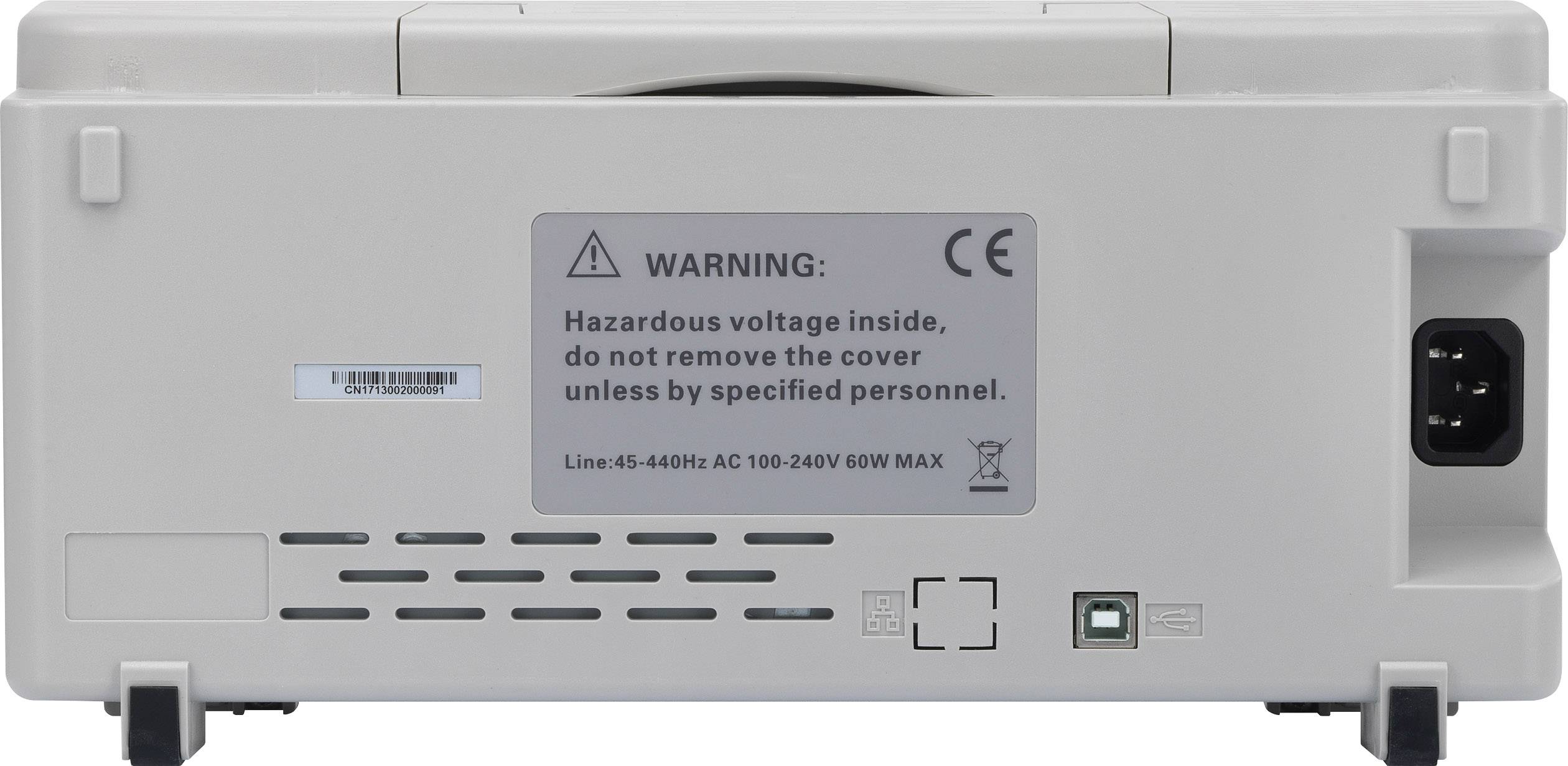

- Schnittstellen
USB 2.0 Buchse A
USB 2.0 Buchse B
- Speichertiefe/Kanal
64 kpts
- Typ
DSO-1104E
Dokumente & Downloads
Datenblatt
Datenblatt 1589986 VOLTCRAFT DSO-1104E Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 64 kpts 8 Bit Digital-Speicher (DSO) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1589986 VOLTCRAFT DSO-1104E Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 64 kpts 8 Bit Digital-Speicher (DSO) 1 St.
Bedienungs- und Sicherheitshinweise 1589986 VOLTCRAFT DSO-1104E Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 64 kpts 8 Bit Digital-Speicher (DSO) 1 St.
Information
Information 1589986 VOLTCRAFT DSO-1104E Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 64 kpts 8 Bit Digital-Speicher (DSO) 1 St.
Konformitätserklärung
Konformitätserklärung 1589986 VOLTCRAFT DSO-1104E Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 64 kpts 8 Bit Digital-Speicher (DSO) 1 St.
Garantiebedingungen
Garantiebedingungen 1589986 VOLTCRAFT DSO-1104E Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 64 kpts 8 Bit Digital-Speicher (DSO) 1 St.
Download
Download 1589986 VOLTCRAFT DSO-1104E Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 64 kpts 8 Bit Digital-Speicher (DSO) 1 St.
Beschreibung
Das Einsteiger-Modell im Bereich der digitalen Speicheroszilloskope. Das Gerät verfügt über vier Kanäle mit einer Bandbreite von 100 MHz und einer Realtime-Samplingrate von max. 1 GSa/s. Die Speichertiefe beträgt 64 kpts, wobei bei der Nutzung von nur einem Kanal bis zu 1 Mpts zur Verfügung stehen. Das 17,7 cm (7") große Farb-Display hat eine Auflösung von 800 x 480 Pixel und bietet eine sehr gute Ablesbarkeit. In Verbindung mit dem USB-Host zur Speicherung der Daten auf einen optionalen Stick ist Ihr Digital-Oszilloskop DSO-1104E nahezu unschlagbar. Automatische Messfunktionen inkl. FFT, umfangreiche Trigger-Möglichkeiten, eine USB-Schnittstelle, ein mehrsprachiges Hilfemenü sowie eine serienmäßig im Lieferumfang enthaltene Software runden die Leistungsmerkmale Ihres Oszilloskops perfekt ab.
Kalibrierung nach Werksstandard:
Eine Werkskalibrierung wird im Rahmen der Qualitätssicherung in der Produktion des Messgerätes durchgeführt. Diese reicht für allgemeine Messungen aus und gewährleistet die Einhaltung der Toleranzgrenzen wie in den technischen Daten angegeben. Die technischen Daten sind in der Bedienungsanleitung angegeben. Ein Zertifikat wird hierbei nicht erstellt.
Kalibrierung nach Werksstandard:
Eine Werkskalibrierung wird im Rahmen der Qualitätssicherung in der Produktion des Messgerätes durchgeführt. Diese reicht für allgemeine Messungen aus und gewährleistet die Einhaltung der Toleranzgrenzen wie in den technischen Daten angegeben. Die technischen Daten sind in der Bedienungsanleitung angegeben. Ein Zertifikat wird hierbei nicht erstellt.
Ausführung
- USB-Schnittstelle
- Integriertes Hilfesystem.

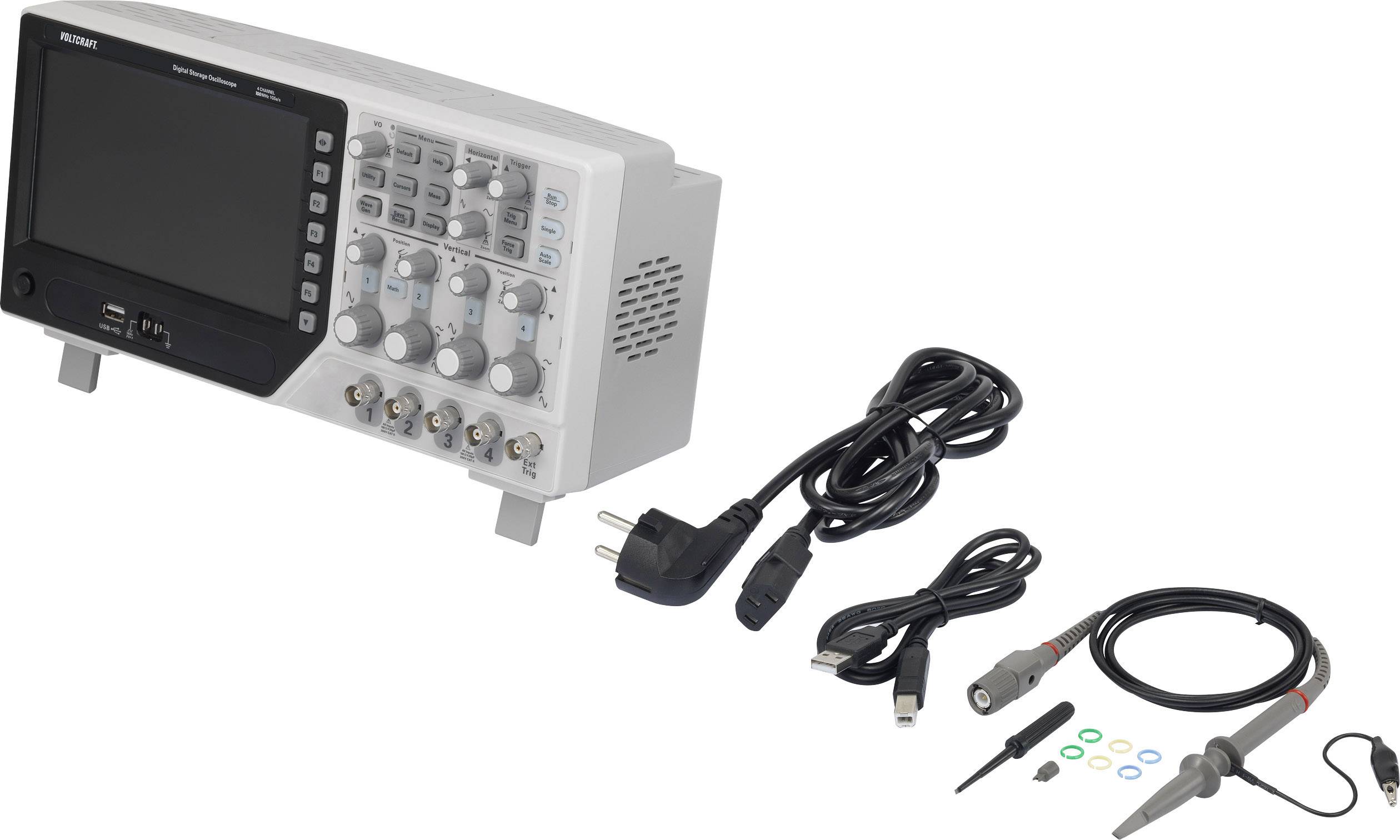

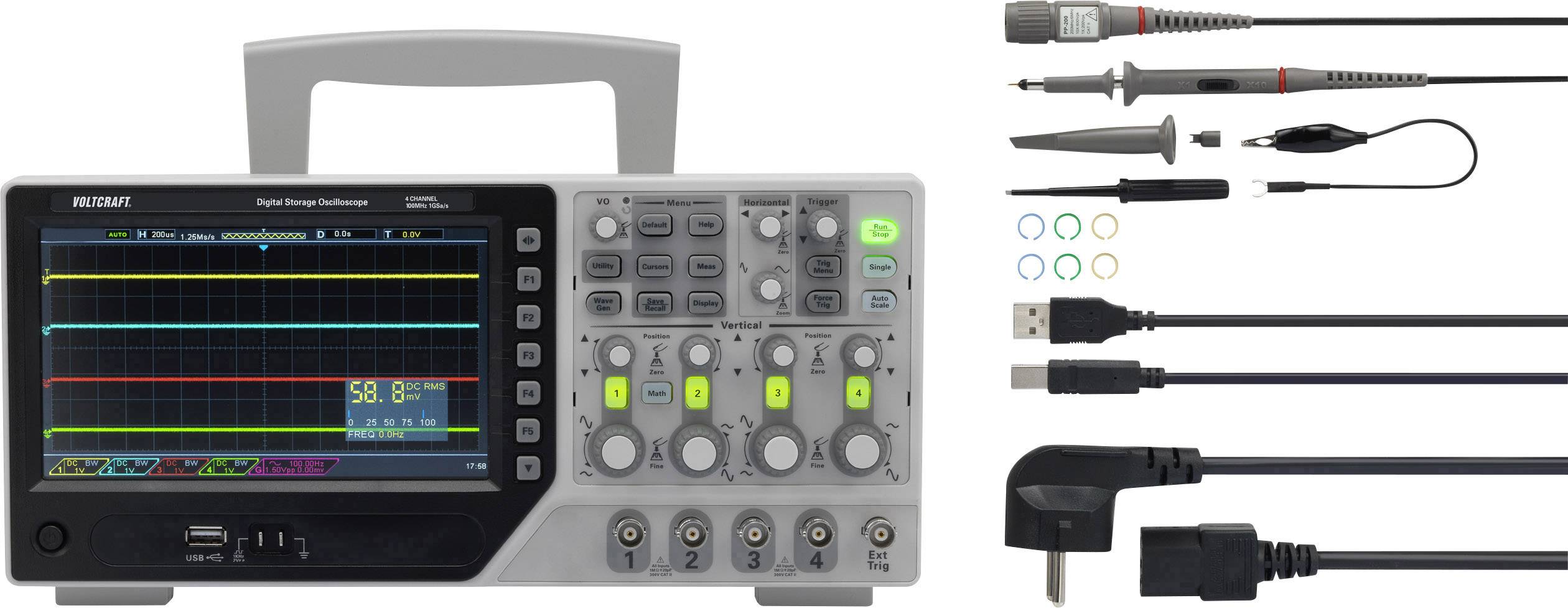

Lieferumfang
- Digitales Speicheroszilloskop
- 4 Tastköpfe
- USB-Kabel
- Netzkabel
- Software-CD mit vollständiger englischer Anleitung
- Kurzanleitung.
