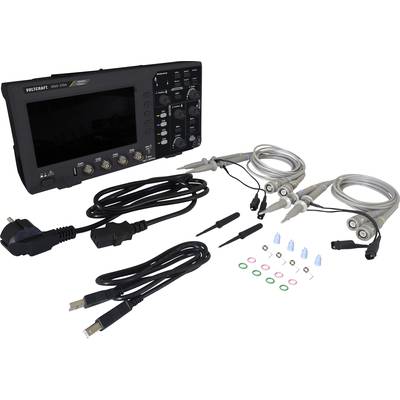

Ein Oszilloskop mit Zubehör. Zu sehen sind das Hauptgerät mit mehreren Anschlusskabeln, Prüfspitzen, einem Netzkabel und kleinen farbigen Markierungen.

Elektronisches Oszilloskop mit digitalem Display und Bedienknöpfen. Messsonde mit Kabel ist angeschlossen. Gerät zur Signalüberwachung.

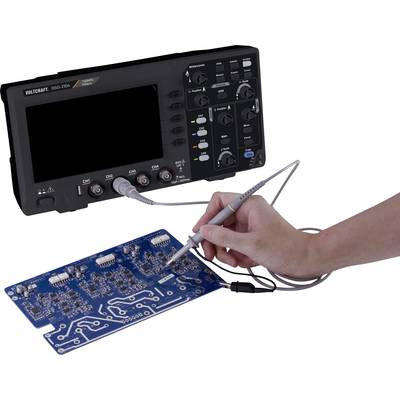

Ein digitales Oszilloskop misst Signale auf einer blauen Schaltung. Eine Hand hält eine Sonde, die mit der Schaltung verbunden ist.

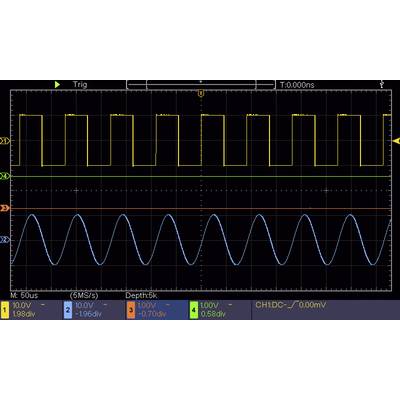

Oszilloskop-Display zeigt zwei Signale: Gelbes Rechtecksignal oben und blaues Sinussignal unten, mit Achsenmarkierungen.

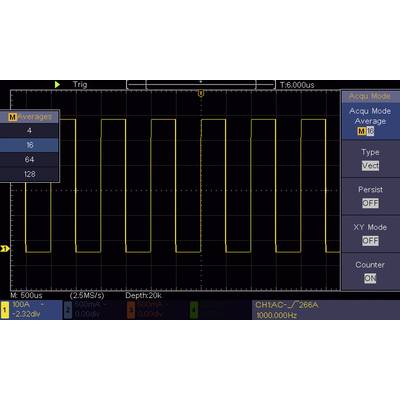

Ein Oszilloskop-Bild zeigt ein rechteckiges Signal mit gleichmäßigen Hoch- und Tiefphasen. Die Werte am linken Rand sind Auswahloptionen für Durchschnittsbildungen.

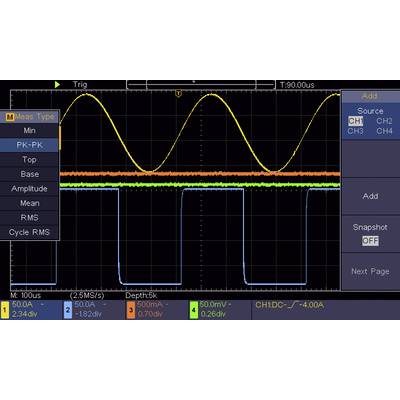

'Oszilloskop-Ansicht mit vier Wellenformen. Gelbe, grüne, blaue, orange Kurven zeigen Spannungs- und Stromverläufe. Menü mit Messparameter-Auswahl links.'

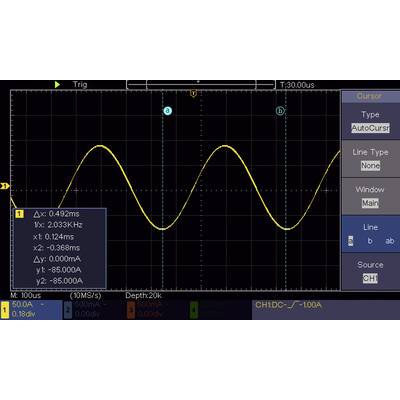

'Oszilloskop-Display zeigt eine gelbe Sinuskurve. Messwerte: Δx: 0,493ms, f: 2,033kHz, yt: -85,000mA, y2: -85,000mA.'

Ein Oszilloskop-Bild zeigt fünf wellenförmige Signale, die in verschiedenen Farben dargestellt sind: gelb, grün, rot, blau und cyan. Die horizontalen Zeit- und vertikalen Spannungsachsen sind sichtbar.

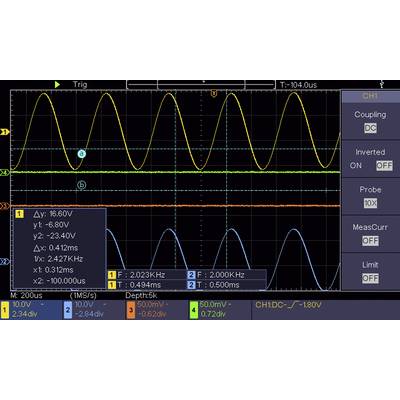

'Oszilloskop-Bildschirm zeigt zwei Sinuswellen in verschiedenen Farben und Amplituden. Frequenzen: 2,023 kHz und 2,000 kHz. Delta Y-Wert: 16,60 V.'

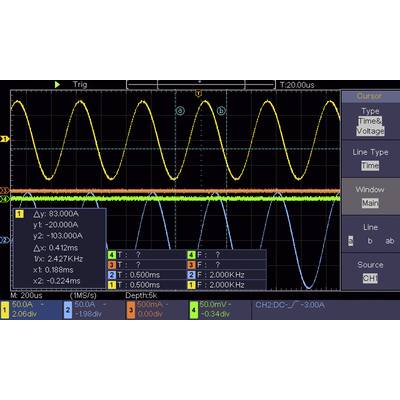

'Oszilloskop-Bildschirm zeigt mehrere Signalwellenformen mit Differenzialmessungen im Zeitbereich und Spannungswerten.'

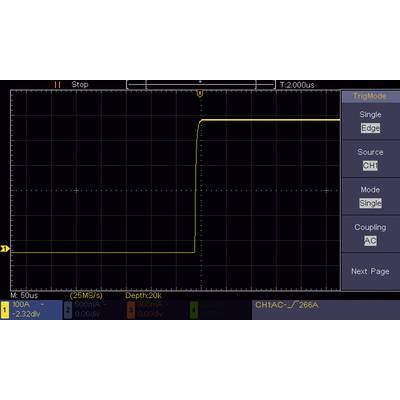

'Oszilloskopanzeige zeigt einen gelben Spannungsverlauf mit einem schnellen Anstieg bei 50 Mikrosekunden. Triggermodus: Einzeln.'

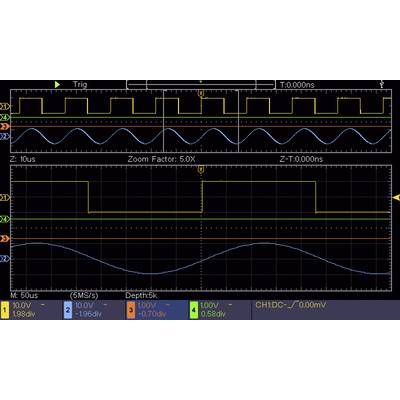

'Oszilloskop-Bild: Oben Rechteckwellen, unten Sinuswelle. Zeit- und Spannungsachsen zeigen Signalverlauf. Zoomfaktor 5X.'

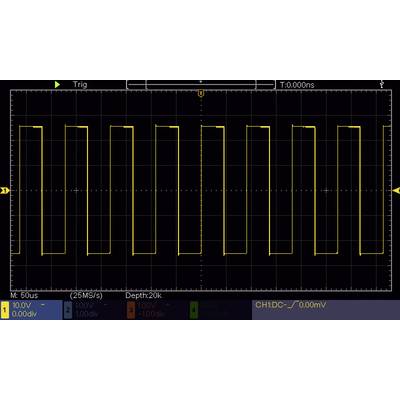

'Bild eines Oszilloskopbildschirms mit einer gleichmäßigen Rechteckwellenform mit konstantem Pegel. Zeitachse zeigt 5 µs.'

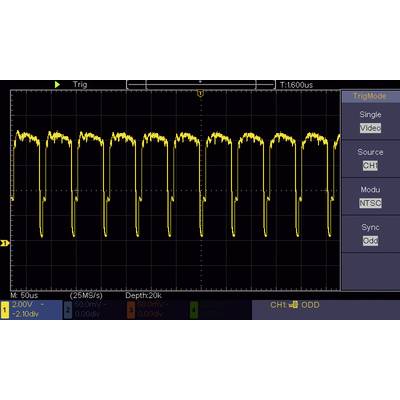

'Oszilloskop-Bildschirm zeigt NTSC-Videosignal. Gelbe Wellenform zeigt periodische Impulse mit synchronisierten Spitzen. Axis: 2,00V/Div, 50,0us/Div.'

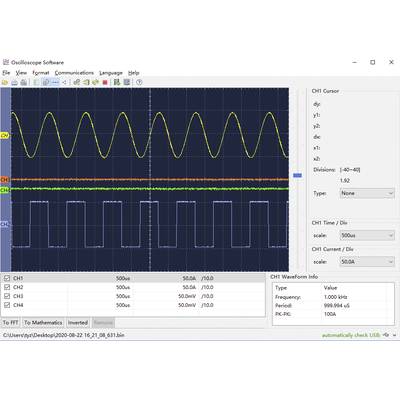

'Oszilloskop-Software-Display mit drei Wellenformen: Gelbe Sinuswelle, grüne konstante Linie, blaue Rechteckwelle. Messwerte rechts.'

1/19

Unser Service für Sie

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Set(s)

Gesamt (€ 470,83 / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

Digital-Oszilloskop DSO-2104

100 MHz Bandbreite, 4 Kanäle
17,78 cm (7 Zoll) LCD-Display (800 x 480 Pixel)
USB-Schnittstelle
Maximale Abtastrate: 1 GS/s
Vertikale Auflösung: 8 bit

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1 GSa/s

Auflösung: 8 Bit

Bildschirm-Größe: 17.78 cm

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)

: ISO

Messkategorie: CAT II 400 V

Abm.: (L x B x H) 301 x 152 x 70 mm

Gewicht: 1.1 kg

Anzahl digitale Eingänge max.: 4

Breite: 152 mm

Höhe: 70 mm

Länge: 301 mm

Schnittstellen: 1 x USB 2.0 Device

Speichertiefe/Kanal: 80 kpts

Typ: DSO-2104

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2468355 VOLTCRAFT DSO-2104 Digital-Oszilloskop kalibriert (ISO) 100 MHz 4-Kanal 1 GSa/s 80 kpts 8 Bit Digital-Speicher (DSO) 1 S

Garantiebedingungen

Garantiebedingungen 2468355 VOLTCRAFT DSO-2104 Digital-Oszilloskop kalibriert (ISO) 100 MHz 4-Kanal 1 GSa/s 80 kpts 8 Bit Digital-Speicher (DSO) 1 S

Beschreibung

Unverzichtbarer Helfer bei Spannungsverläufen
Das VOLTCRAFT DSO-2104 Digital-Oszilloskop begeistert mit einer Bandbreite von 100 MHz, 4 Kanälen und einem 17,78 cm (7 Zoll) LCD-Monitor. Die maximale Abtastrate bertägt 1 GS/s, die Aufzeichnungskapazität 80 K. Außerdem stehen mehrere Triggerarten sowie eine Frequenzzählfunktion zur Verfügung.
Das VOLTCRAFT DSO-2104 arbeitet mit 8 bit vertikaler Auflösung und ist in der Lage, 16 Signalkurven zu speichern, die auf dem PC in Echtzeit angezeigt werden können. Der USB-Anschluss dient gleichzeitig zur Datenspeicherung.
Im Lieferumfang befinden sich unter anderem vier Prüfspitzen mit Einstellhilfe. Noch dazu überzeugt das VOLTCRAFT DSO-2104 mit weniger als 15W Leistungsbezug durch seinen niedrigen Energieverbrauch.

Ausführung

Speicherung von 16 Signalkurven
Signalkurvenanzeige auf dem PC in Echtzeit
Mehrere Triggerarten
Frequenzzählfunktion
Niedriger Energieverbrauch (< 15 W)
Systemvorraussetzungen: Windows Vista, 7, 8, 8.1, 10 (32 / 64 bit)

Lieferumfang

Oszilloskop
Netzkabel
4x Prüfspitzen
USB-Kabel
Prüfspitzen-Einstellhilfe
Software + englische Anleitung auf CD
Beiblatt mit Sicherheitshinweisen
Kurzanleitung

Systemvoraussetzungen

Windows® Vista, 7, 8, 8.1, 10, 11.
