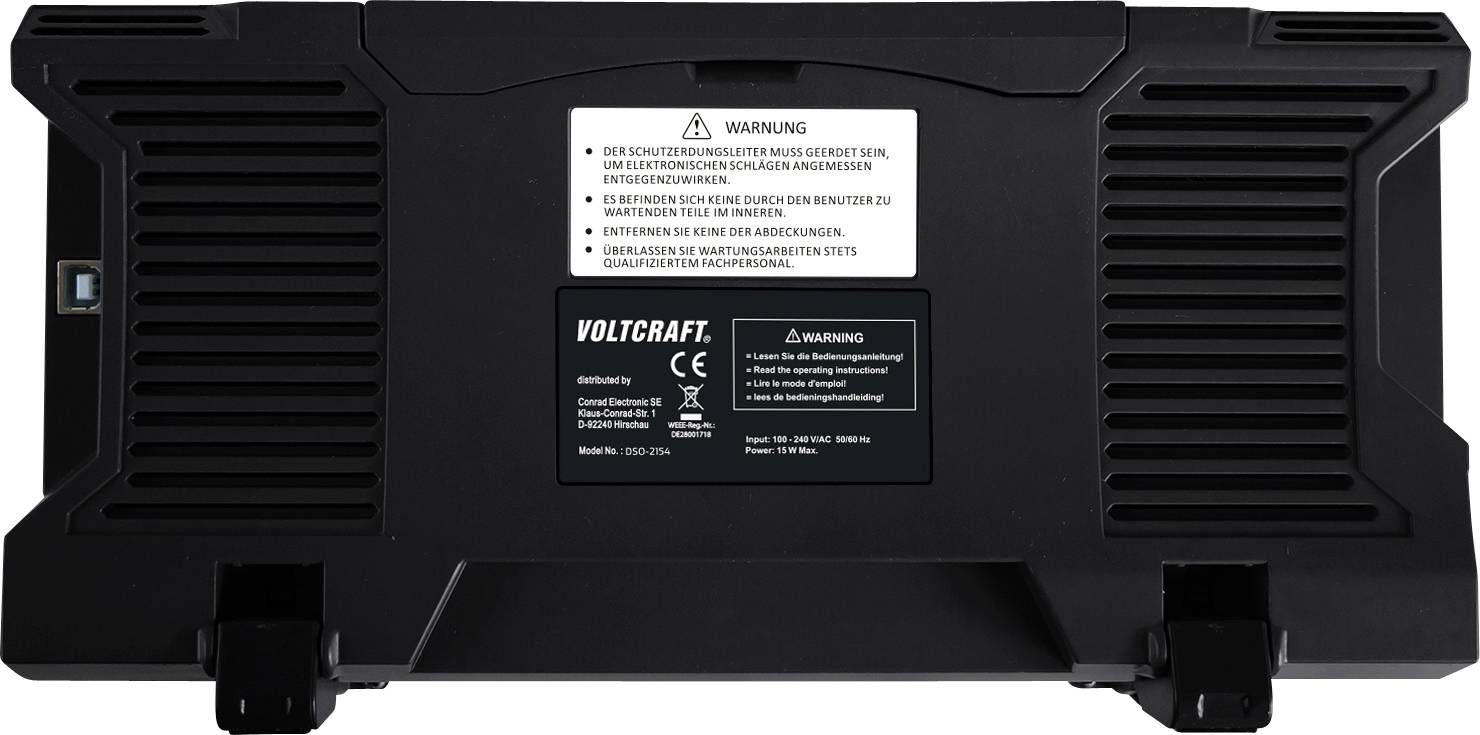

Schwarzes Gerät mit Lüftungsschlitzen und Herstellerinformationen. Warnhinweise lauten: 'Vorsicht bei der Verwendung.'

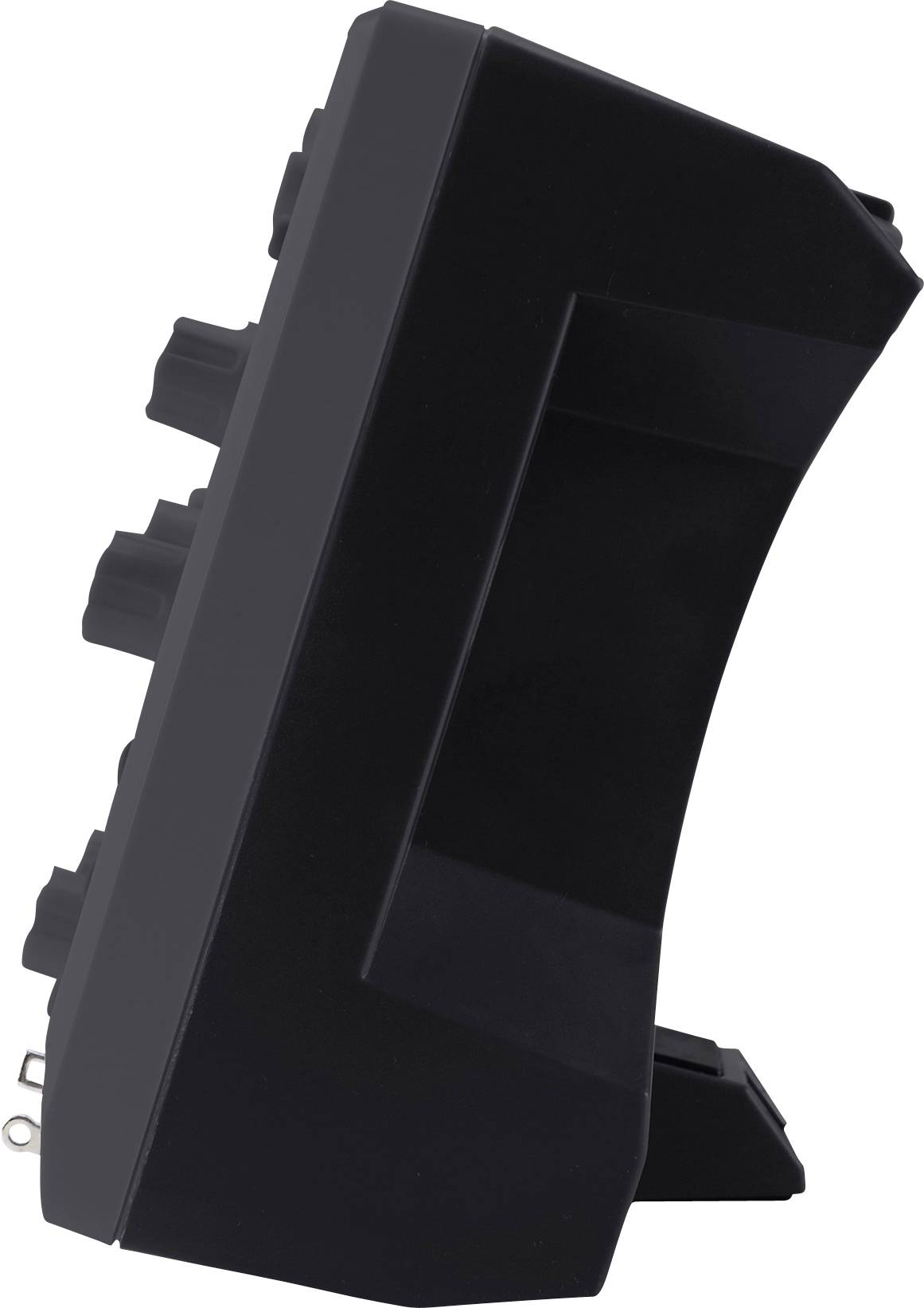

Seitliche Ansicht eines schwarzen elektronischen Geräts mit mehreren Knöpfen an der Vorderseite und einem Haltegriff.

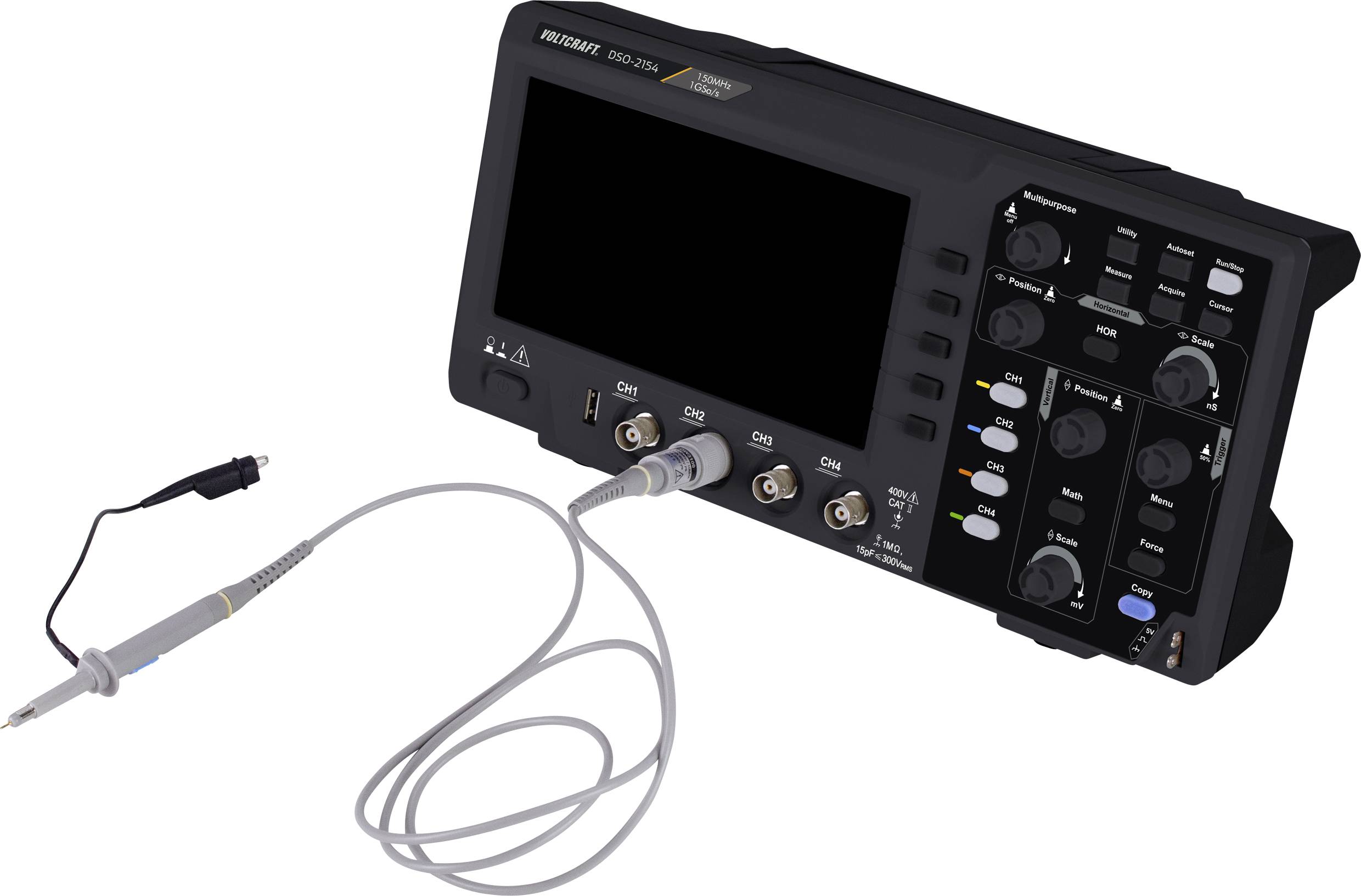

Digital-Oszilloskop mit Display und Bedienknöpfen, an das eine Messsonde angeschlossen ist. Gerät ist zum Messen von Signalwellenformen.

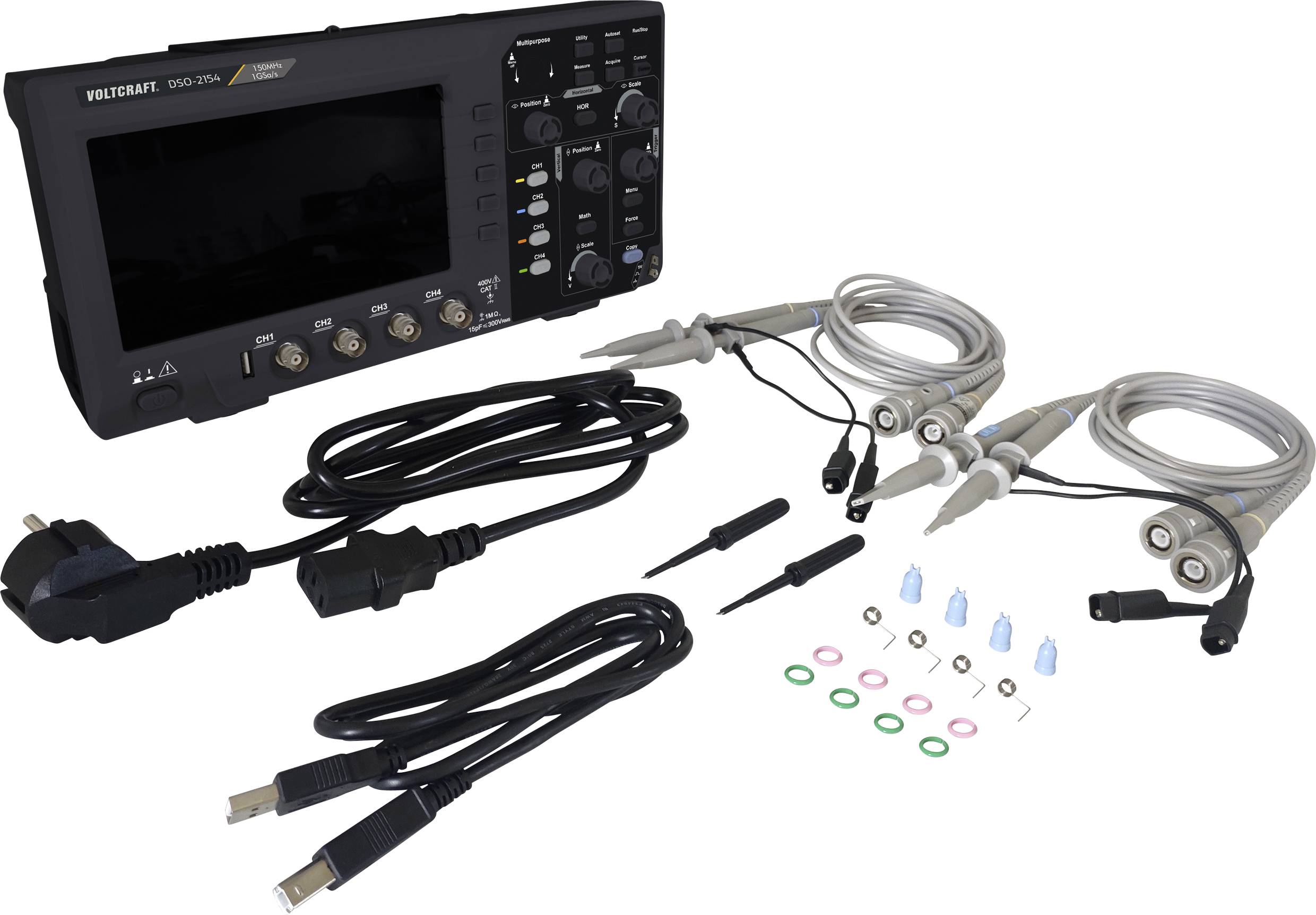

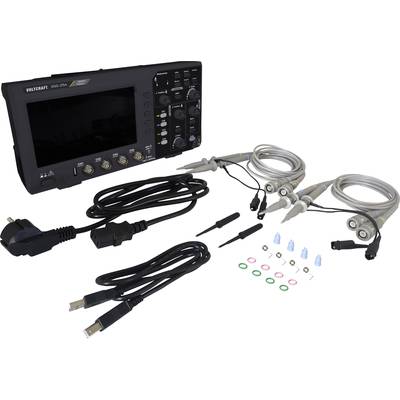

Oszilloskop mit Zubehör: zwei Tastköpfe, Kabel, Farbringe und Ersatzteile. Gerät zum Messen und Darstellen elektrischer Signale.

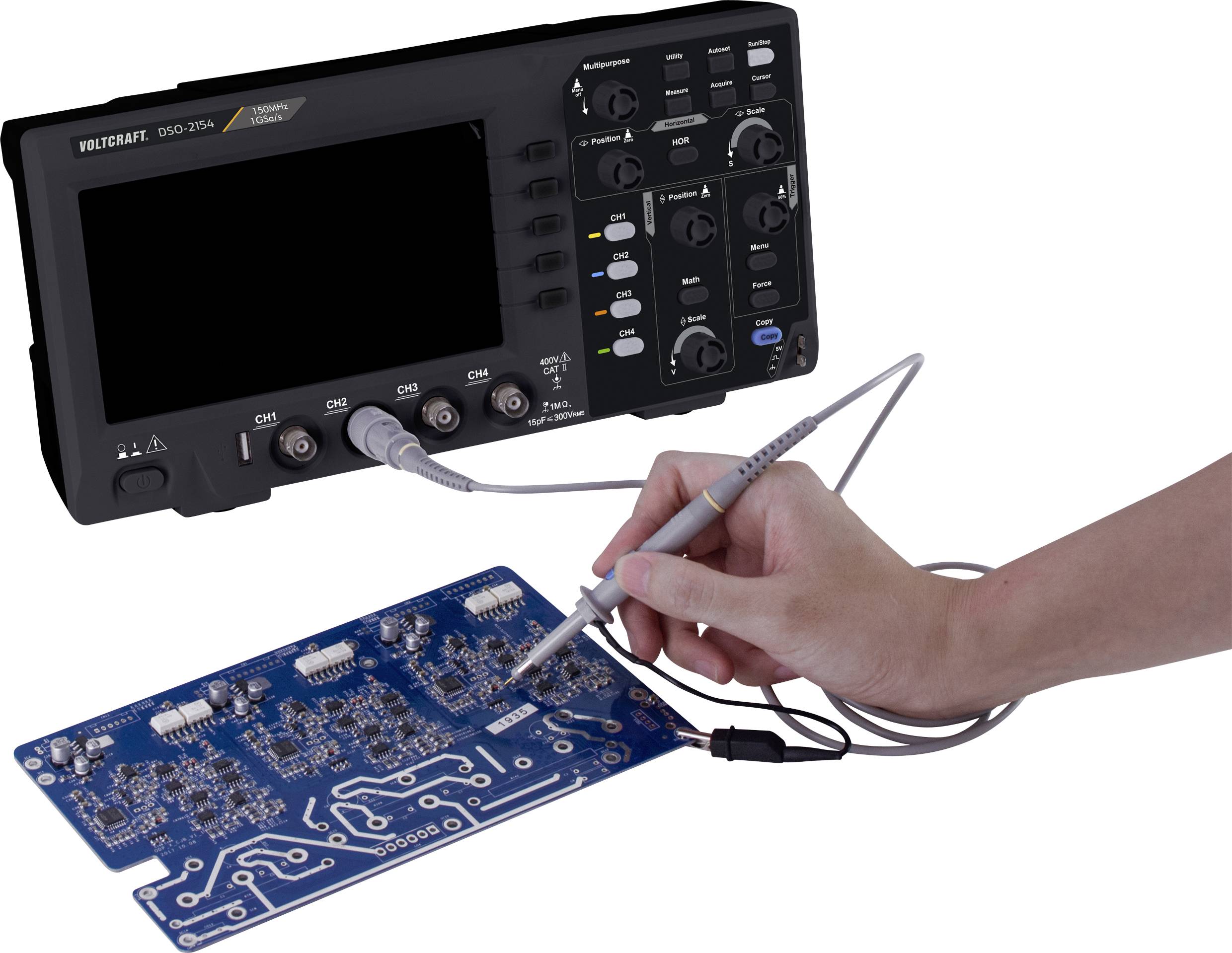

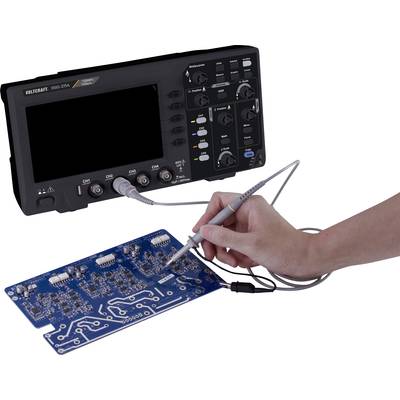

Eine Hand hält eine Sonde, die mit einem Oszilloskop verbunden ist, und misst eine blaue Leiterplatte mit mehreren elektronischen Komponenten.

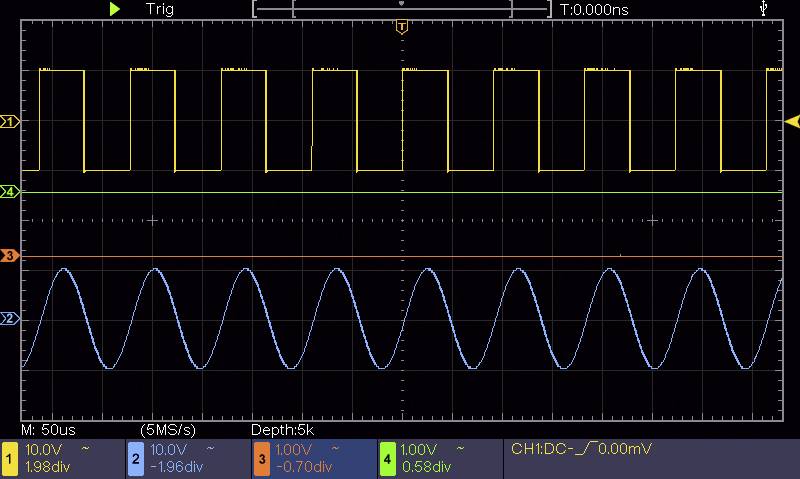

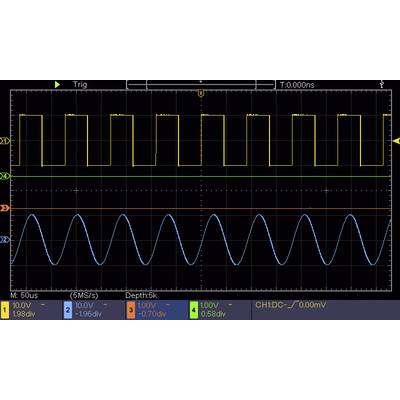

Oszilloskopbild: Obere gelbe Kurve zeigt Rechtecksignale, untere blaue Kurve Sinuswellen. Horizontale Achse in Mikrosekunden.

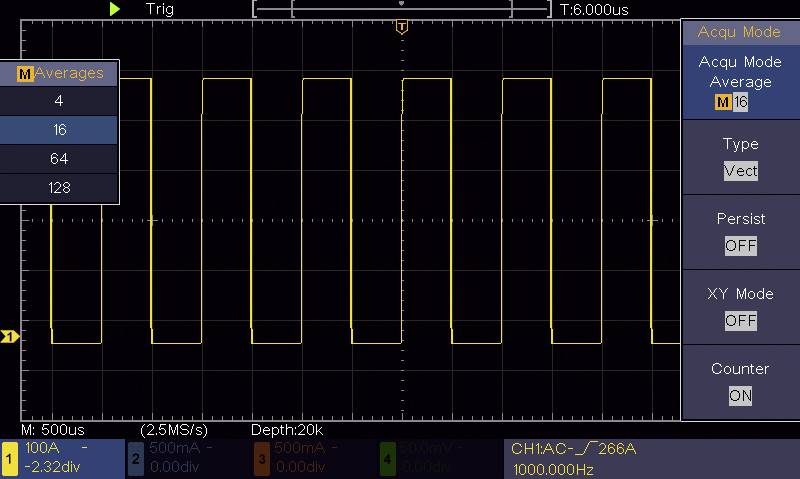

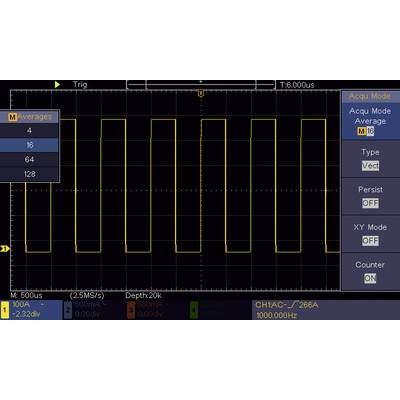

'Oszilloskop-Anzeige mit rechteckigem Wellenmuster. Vertikale Achse: Spannung; horizontale Achse: Zeit. Durchschnitt auf 16 eingestellt.'

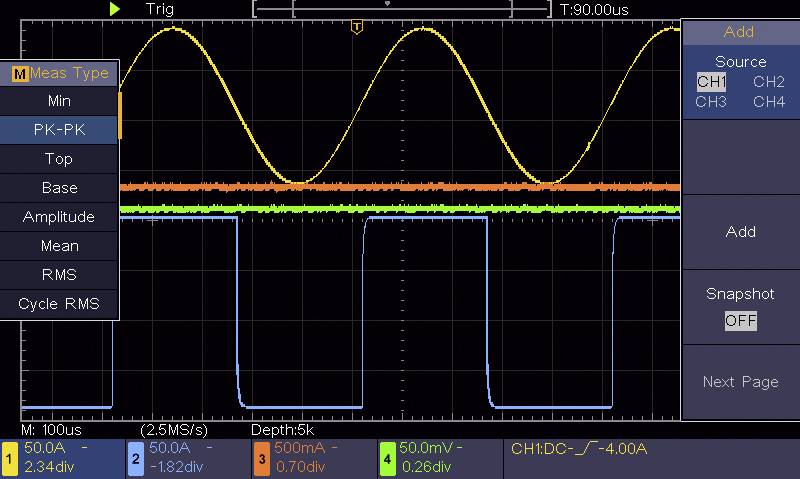

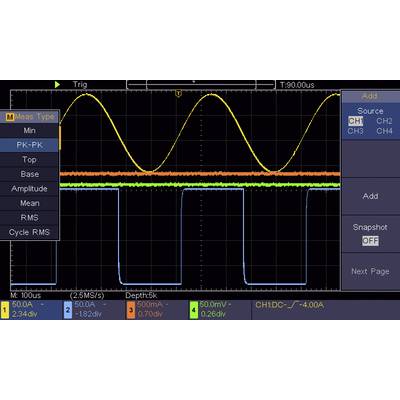

'Oszilloskop-Bildschirm zeigt Wellenformen dreier Kanäle: Gelb (Sinuswelle), Blau (Rechteckwelle), Grün/Orange (nahe Null), mit Messdaten.'

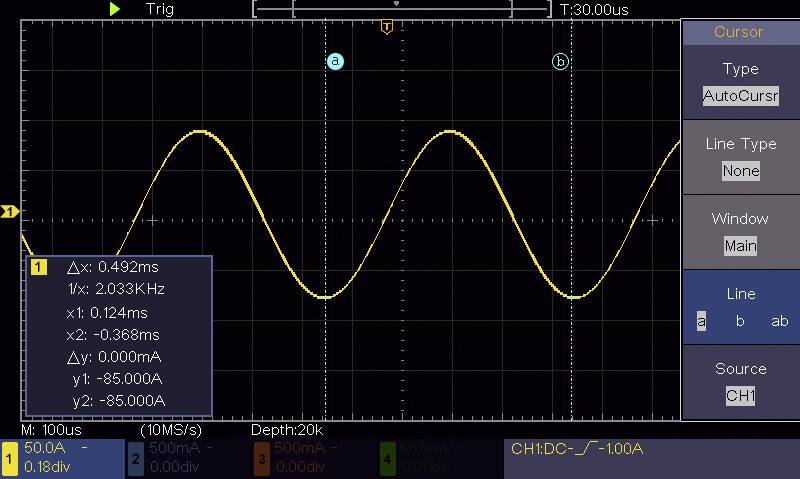

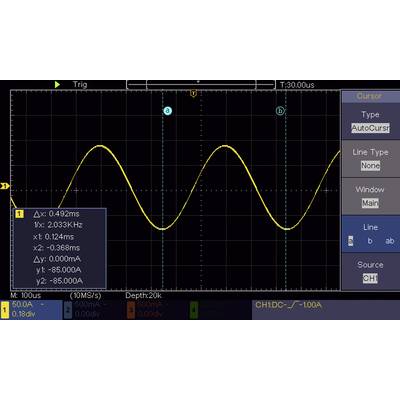

Oszilloskop-Display zeigt eine Sinuswelle, Frequenz 2,033 kHz. Amplitude: 0,368 mA, Spitzenwerte bei 85 mA. Zwei vertikale Markierungen auf der Welle.

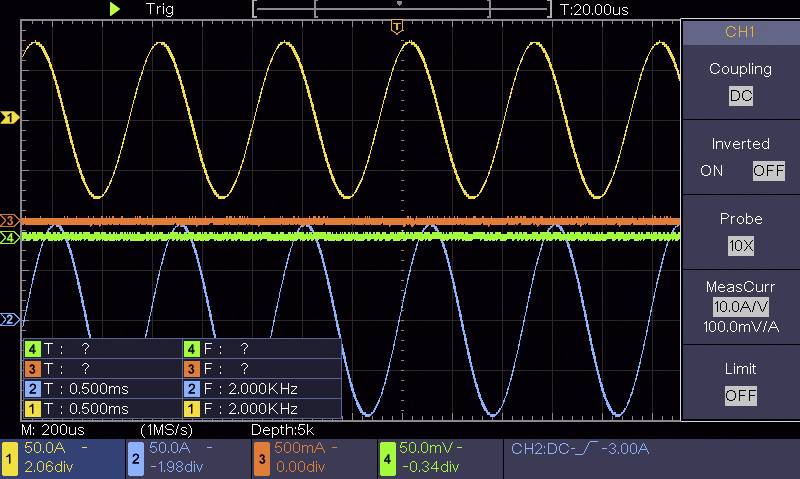

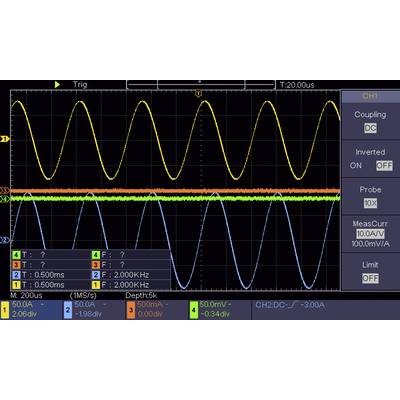

'Oszilloskop-Anzeige mit vier wellenförmigen Signalen. Hauptsignal in Gelb. Zeitbasis: 0,5ms/div. Amplitude: ±5V/div. Frequenzangaben unten.'

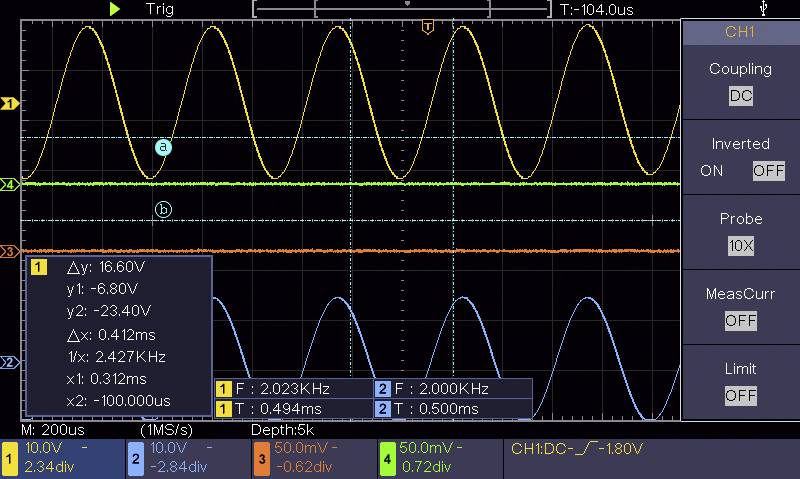

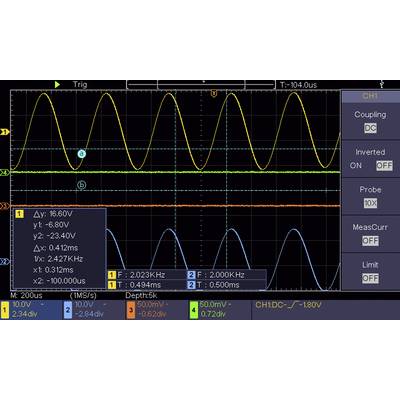

'Oszilloskop zeigt drei Wellenformen mit verschiedenen Spannungs- und Frequenzeinstellungen. M1 und M2 messen spezifische Differenzen.'

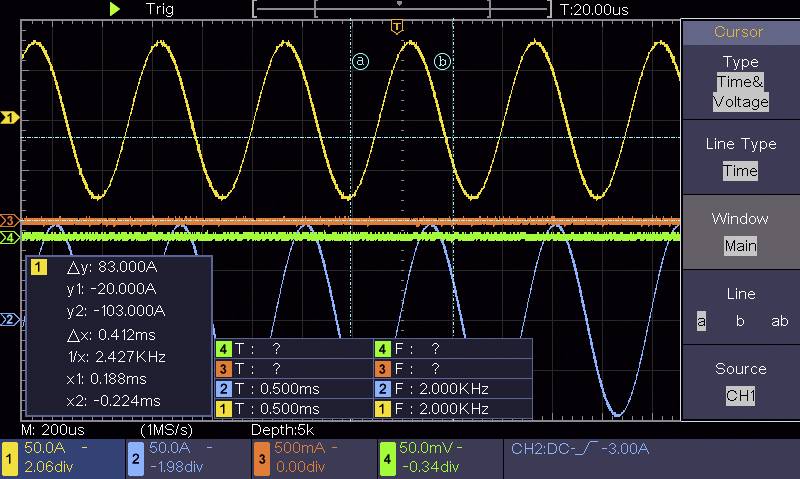

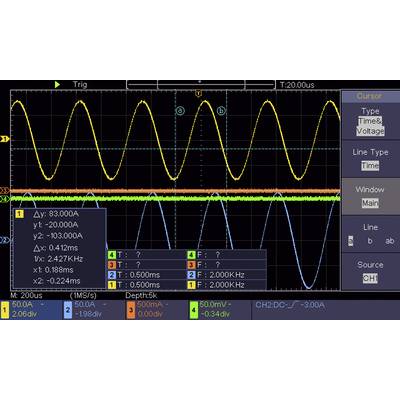

'Oszilloskop zeigt drei Wellenformen in verschiedenen Farben. Messwerte und Differenzen sind aufgelistet, mit Zeit- und Spannungswerten.'

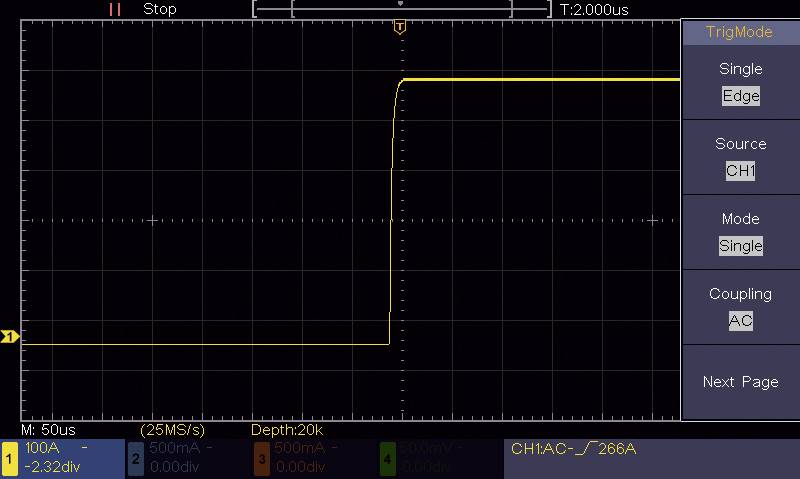

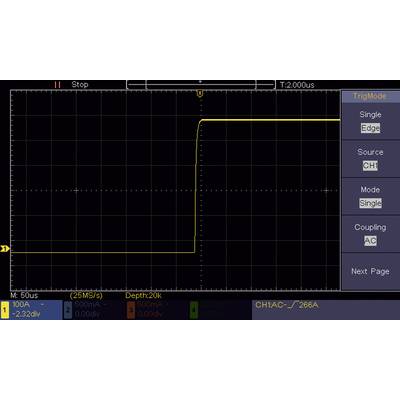

'Oszilloskop-Display: Gelbe Linie zeigt sprunghaften Anstieg von -2,32 bis 0 in 100 μs; Modi: Single, AC, TrigMode: Single Edge.'

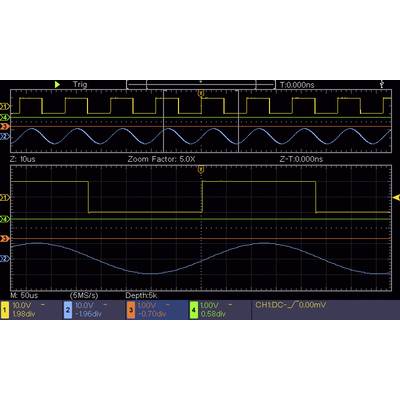

'Oszilloskop-Anzeige mit zwei Wellenformen: obere Rechtecksignale und untere Sinuswellen. Zeit- und Spannungswerte sind angegeben.'

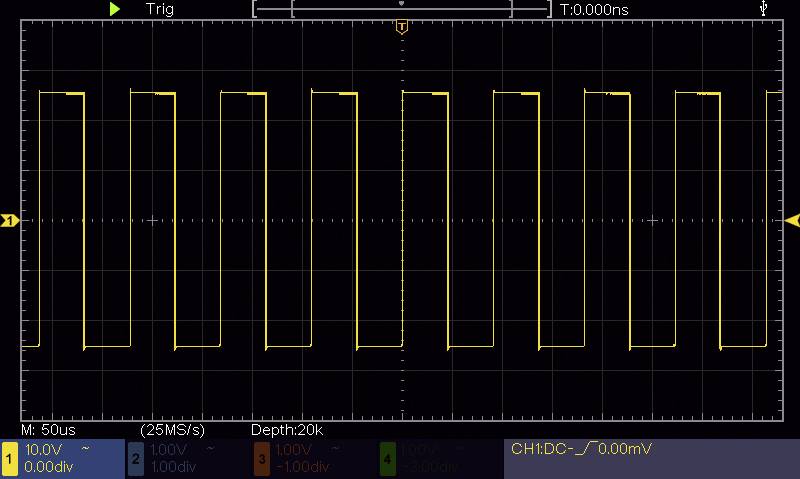

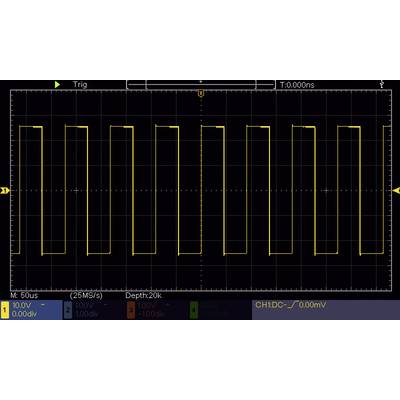

Oszilloskop-Display mit rechteckigem Wellenformsignal. Die Frequenz beträgt ca. 1 kHz, Amplitude 10 V pro Div, Zeitbasis 5 µs pro Div.

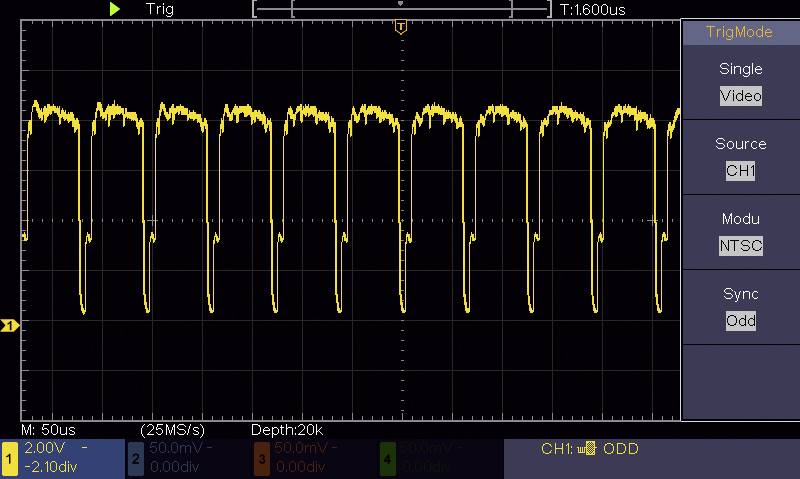

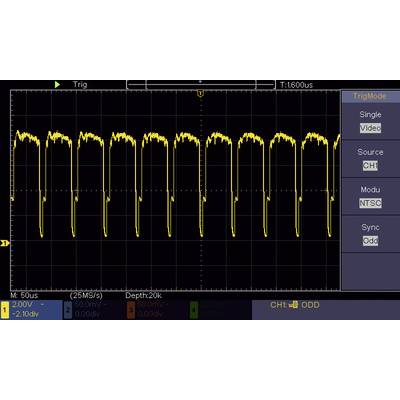

'Oszilloskop-Anzeige eines NTSC-Videosignals. Zeigt periodische Spitzen und Täler, die die Bildinformationen darstellen.'

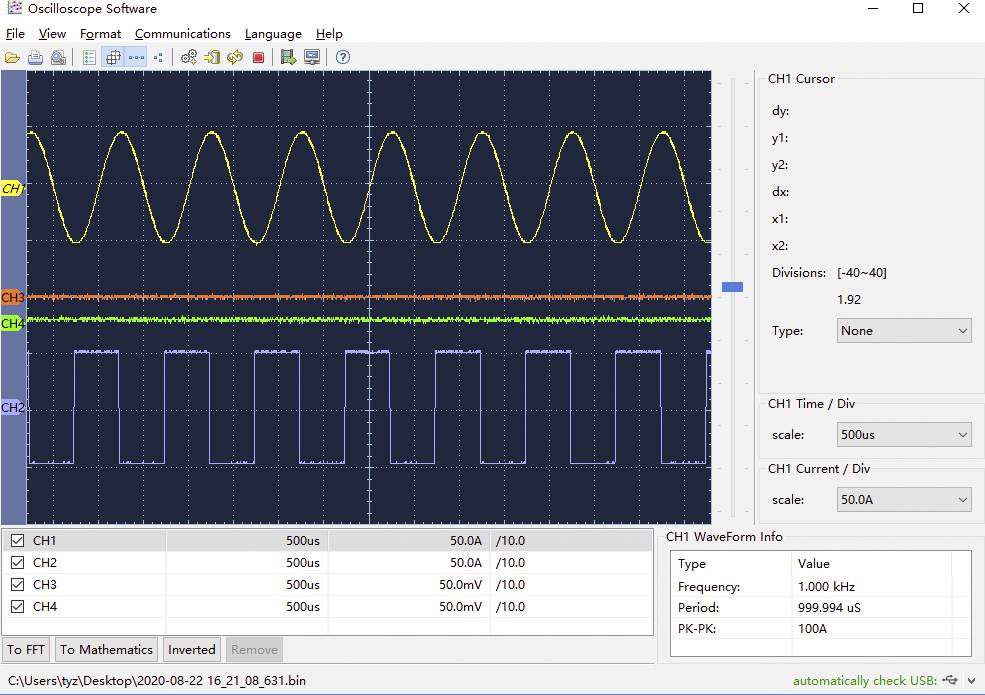

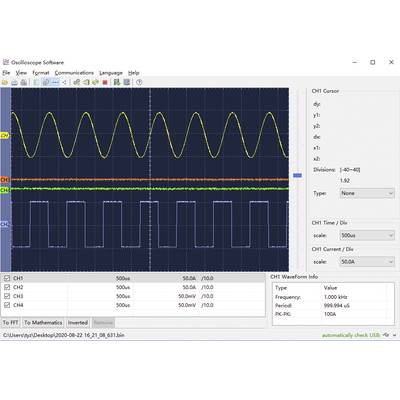

'Oszilloskop-Software zeigt vier Wellenformen. Gelb: Sinuswelle, Cyan und Rot: konstante Linie, Blau: Rechteckwelle. X-Achse: Zeit. CH1: Strom 50,0A.'

1/19

Unser Service für Sie

Datenblatt (PDF)

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 304,17 / Stück)

€

nur € 24,17

Rechtliche Bedenken melden

Highlights & Details

Digital-Oszilloskop DSO-2154

150 MHz Bandbreite, 4 Kanäle
17,78 cm (7 Zoll) LCD-Display (800 x 480 Pixel)
USB-Schnittstelle
Maximale Abtastrate: 1 GS/s
Vertikale Auflösung: 8 bit

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 150 MHz

Samplingrate/Kanal: 1 GSa/s

Auflösung: 8 Bit

Bildschirm-Größe: 17.78 cm

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II 600 V

Eingangsimpedanz: 1 MΩ ± 2%

Abm.: (L x B x H) 301 x 152 x 70 mm

Gewicht: 1.1 kg

Display: 800 x 480 Pixel

Breite: 152 mm

Höhe: 70 mm

Länge: 301 mm

Schnittstellen: 1 x USB 2.0 Device

Speichertiefe/Kanal: 80 kpts

Typ: DSO-2154

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 2390916 VOLTCRAFT DSO-2154 Digital-Oszilloskop 150 MHz 4-Kanal 1 GSa/s 80 kpts 8 Bit Digital-Speicher (DSO) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2390916 VOLTCRAFT DSO-2154 Digital-Oszilloskop 150 MHz 4-Kanal 1 GSa/s 80 kpts 8 Bit Digital-Speicher (DSO) 1 St.

Garantiebedingungen

Garantiebedingungen 2390916 VOLTCRAFT DSO-2154 Digital-Oszilloskop 150 MHz 4-Kanal 1 GSa/s 80 kpts 8 Bit Digital-Speicher (DSO) 1 St.

Download

Download 2390916 VOLTCRAFT DSO-2154 Digital-Oszilloskop 150 MHz 4-Kanal 1 GSa/s 80 kpts 8 Bit Digital-Speicher (DSO) 1 St.

Beschreibung

Unverzichtbarer Helfer bei Spannungsverläufen
Das VOLTCRAFT DSO-2154 Digital-Oszilloskop begeistert mit einer Bandbreite von 150 MHz, 4 Kanälen und einem 17,78 cm (7 Zoll) LCD-Monitor. Die maximale Abtastrate beträgt 1 GS/s, die Aufzeichnungskapazität 80 K. Außerdem stehen mehrere Triggerarten sowie eine Frequenzzählfunktion zur Verfügung.
Das VOLTCRAFT DSO-2154 arbeitet mit 8 bit vertikaler Auflösung und ist in der Lage, 16 Signalkurven zu speichern, die auf dem PC in Echtzeit angezeigt werden können. Der USB-Anschluss dient gleichzeitig zur Datenspeicherung.
Im Lieferumfang befinden sich unter anderem vier Tastköpfe mit Stift zur Tastkopf-Justierung. Noch dazu überzeugt das VOLTCRAFT DSO-2154 mit weniger als 15 W Leistungsaufnahme durch seinen niedrigen Energieverbrauch.
