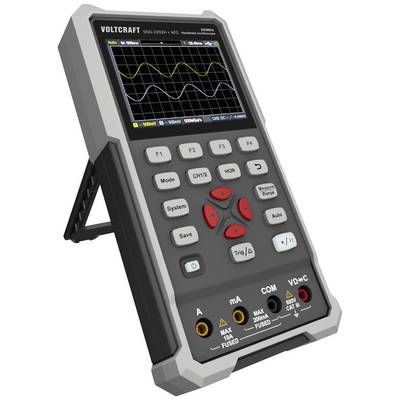

Ein tragbares Oszilloskop mit mehreren Bedientasten und einem Bildschirm, der verschiedene Wellenformdiagramme anzeigt.

Digitalmultimeter zeigt Messwert von 1.5049 Volt. Rechts sind schwarze und rote Messleitungen abgebildet.

Ein tragbares Oszilloskop mit einem digitalen Bildschirm zeigt eine Sinuswellenmessung. Ein Tastkopf ist angeschlossen.

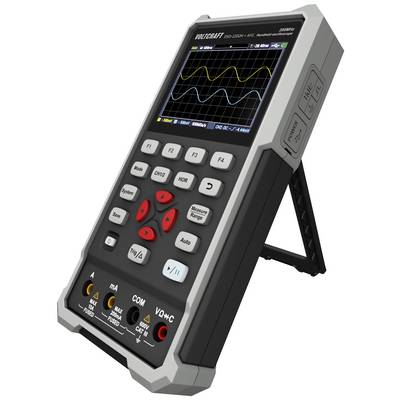

Digitales Multimeter mit farbigem Display, zeigt mehrere Messkurven und Tasten für verschiedene Messungen und Einstellungen.

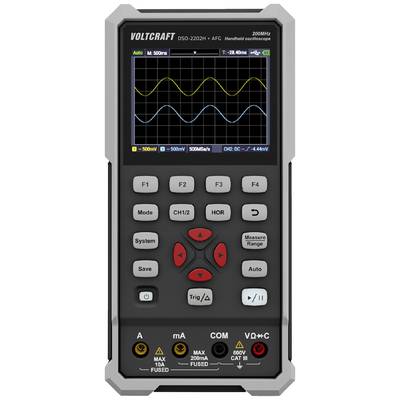

Tragbarer Handheld-Oszilloskop Voltcraft DSO-2202H; zeigt Signalverlauf auf Display; Tasten für Spannungseinstellungen und Messbereiche.

Rückseite eines VOLTCRAFT-Geräts mit technischen Details und Warnhinweisen zur Nutzung und Sicherheit auf dem Etikett.

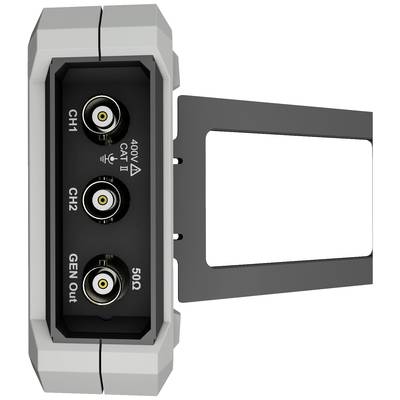

Eine schwarze Geräteseite mit drei Anschlüssen: 'CH1', 'CH2' und 'GEN Out', sowie einer Beschriftung '400V CAT II'.

'Rückansicht eines elektronischen Geräts mit drei Anschlüssen: CH1, CH2 und GEN Out, beschriftet mit 400V CAT II und 50Ω.'

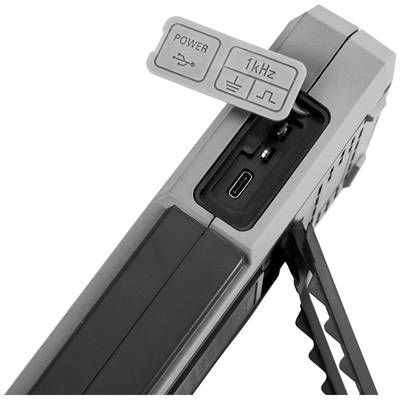

Ein Tischmultimeter mit einer abnehmbaren Abdeckung, die die Knöpfe 'POWER' und '1kHz' zeigt; es hat auch USB- und Klinkenanschlüsse.

Das Bild zeigt das Rückteil eines tragbaren Geräts mit einem geöffneten Batteriefach. Zwei grüne Batterien sind sichtbar.

Ein Handgerät mit Bildschirm zeigt zwei übereinanderliegende Wellenformen in verschiedenen Farben. Es hat mehrere Tasten und Anschlüsse unten.

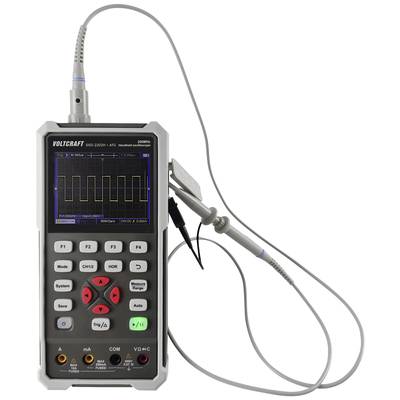

Ein tragbares Oszilloskop misst elektrische Signale. Das Display zeigt eine Rechteckwellenform. Das Gerät verfügt über verschiedene Funktionstasten.

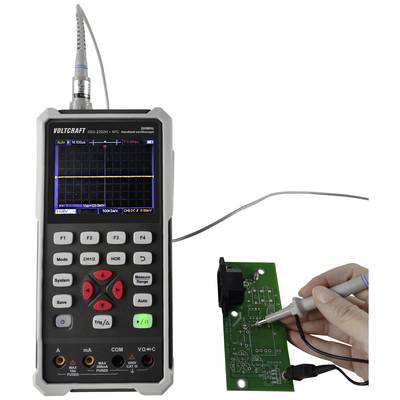

Ein Hand-Oszilloskop misst Spannungswerte auf einer grünen Leiterplatte. Der Bildschirm zeigt ein Oszilloskop-Diagramm.

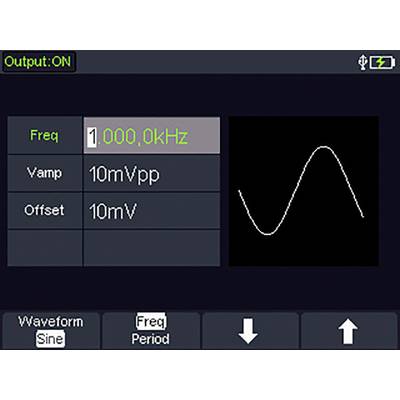

Bild eines Oszilloskop-Displays, das eine Sinuswelle bei 1000,0 kHz mit einer Amplitude von 10Vpp und einem Offset von 10mV zeigt.

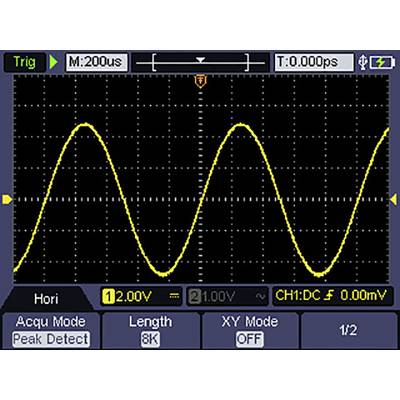

'Oszilloskop-Display zeigt eine sinusförmige Welle auf.'

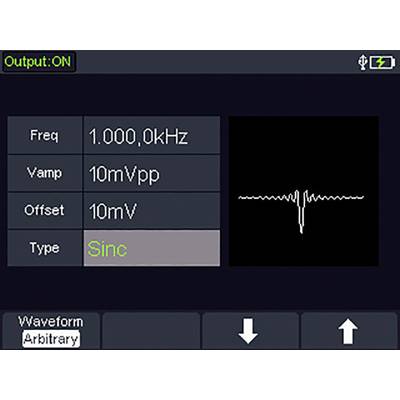

'Output: ON'. Anzeige eines Frequenzgenerators: Freq 1.000,0 kHz, Vamp 10mVpp, Offset 10mV, Typ 'Sinc'. Rechteckige Wellenformgrafik rechts.

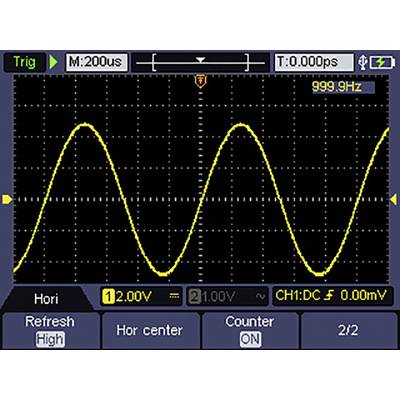

'Oszilloskopbildschirm zeigt eine gelbe Sinuswellenform mit einer Frequenz von 999,9 Hz und einer Spannung von 12,00 V auf Kanal 1.'

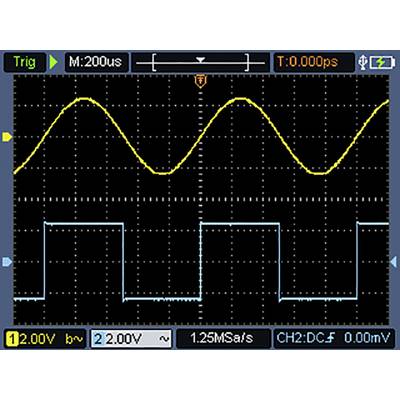

'Oszilloskop-Bildschirm zeigt zwei Wellenformen: obere gelbe Sinuswelle und untere blaue Rechteckwelle. Achsen zeigen Spannungen.'

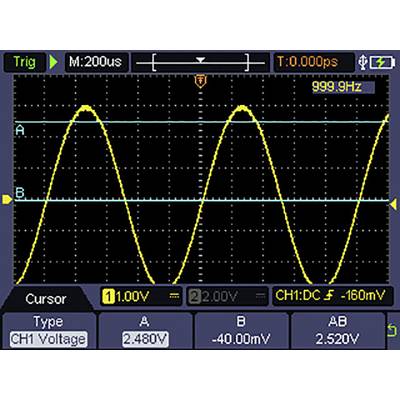

Ein Oszilloskop zeigt eine gelbe Sinuskurve bei 999,9 Hz. Messwerte: 2,480 V Spannung, horizontale und vertikale Achsen mit Markierungen.

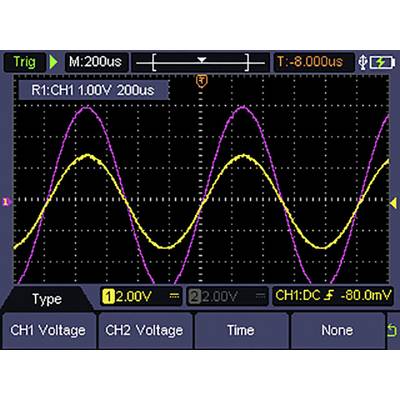

Ein Oszilloskop zeigt zwei Sinuswellen. Die gelbe Linie hat eine Amplitude von 1,00V, die pinke Linie ebenfalls. Die Y-Achse zeigt Spannung, die X-Achse zeigt Zeit.

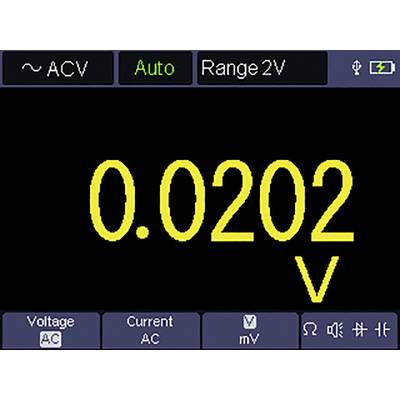

Digitales Voltmeter zeigt Messwert an: 0,0202 Volt im Wechselspannungsbereich von 2V. Automatischer Modus aktiviert.

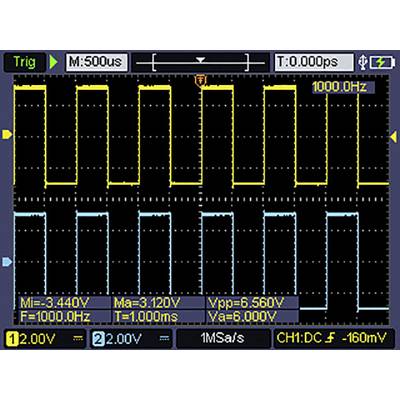

'Oszilloskop-Anzeige mit zwei Wellenformen. Obere Welle: 1000,0 Hz, untere Wellenform. Parameter: Vpp=6,560 V, T=1,000 ms.'

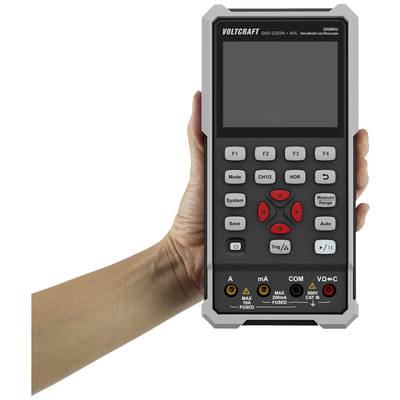

Eine Hand hält ein tragbares Messgerät mit Bildschirm und Tastenfeld, das zur Messung elektrischer Ströme genutzt wird.

1/23

Unser Service für Sie

Datenblatt (PDF)

42 Stück

Ihr Bedarf geht darüber hinaus?

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 370,83 / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

DSO-2202H + AFG Digital Oszilloskop 3 in 1

3 in 1 - Oszilloskop, Multimeter und Wellenformgenerator
8,89 cm (3,5") LCD-Farbdisplay (320 x 240 Pixel)
USB Typ-C® Schnittstelle

Technische Daten

Max 10.000 wfms / s

Produkt-Art: Hand-Oszilloskop

Bandbreite: 200 MHz

Samplingrate/Kanal: 1 GSa/s

Anzeige: Farb LCD

Auflösung: 8 Bit

Bildschirm-Größe: 8.89 cm

Oszilloskop-Besonderheiten: Handgerät

Zeitbasis: 2 ns / div - 1000 s /div

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II 400 V

Vertikal-Ablenkung: 10 mV / div - 10 V / div

Eingangsimpedanz: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Eingangskopplung: DC, AC, Ground

Eingangsspannung: 400 V (DC + AC, Peak Peak, 1MΩ Eingangs-Impedanz)

Spannungs-Versorgung (Details): USB-C® (ext.), 2x 18650 (int.)

Abm.: (L x B x H) 198 x 38 x 96 mm

Gewicht: 0.6 kg

Breite: 38 mm

Höhe: 96 mm

Länge: 198 mm

Schnittstellen: USB-Device

Speichertiefe/Kanal: 8 kpts

Typ: DSO-2202H + AFG

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 2687724 VOLTCRAFT DSO-2202H + AFG Hand-Oszilloskop 200 MHz 2-Kanal 1 GSa/s 8 kpts 8 Bit Handgerät 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2687724 VOLTCRAFT DSO-2202H + AFG Hand-Oszilloskop 200 MHz 2-Kanal 1 GSa/s 8 kpts 8 Bit Handgerät 1 St.

Garantiebedingungen

Garantiebedingungen 2687724 VOLTCRAFT DSO-2202H + AFG Hand-Oszilloskop 200 MHz 2-Kanal 1 GSa/s 8 kpts 8 Bit Handgerät 1 St.

Download

Download 2687724 VOLTCRAFT DSO-2202H + AFG Hand-Oszilloskop 200 MHz 2-Kanal 1 GSa/s 8 kpts 8 Bit Handgerät 1 St.

Beschreibung

Das VOLTCRAFT DSO-2202H + AFG Digital-Oszilloskop 3 in 1 begeistert mit einer Bandbreite von 200 MHz, 2 Kanälen und einem 8,89 cm LCD-Farbdisplay. Die maximale Abtastrate beträgt 1 GS/s, die Aufzeichnungskapazität 8 K. Das VOLTCRAFT Digital-Oszilloskop arbeitet mit 8 bit vertikaler Auflösung. Der USB-Anschluss dient gleichzeitig zur Datenspeicherung.
