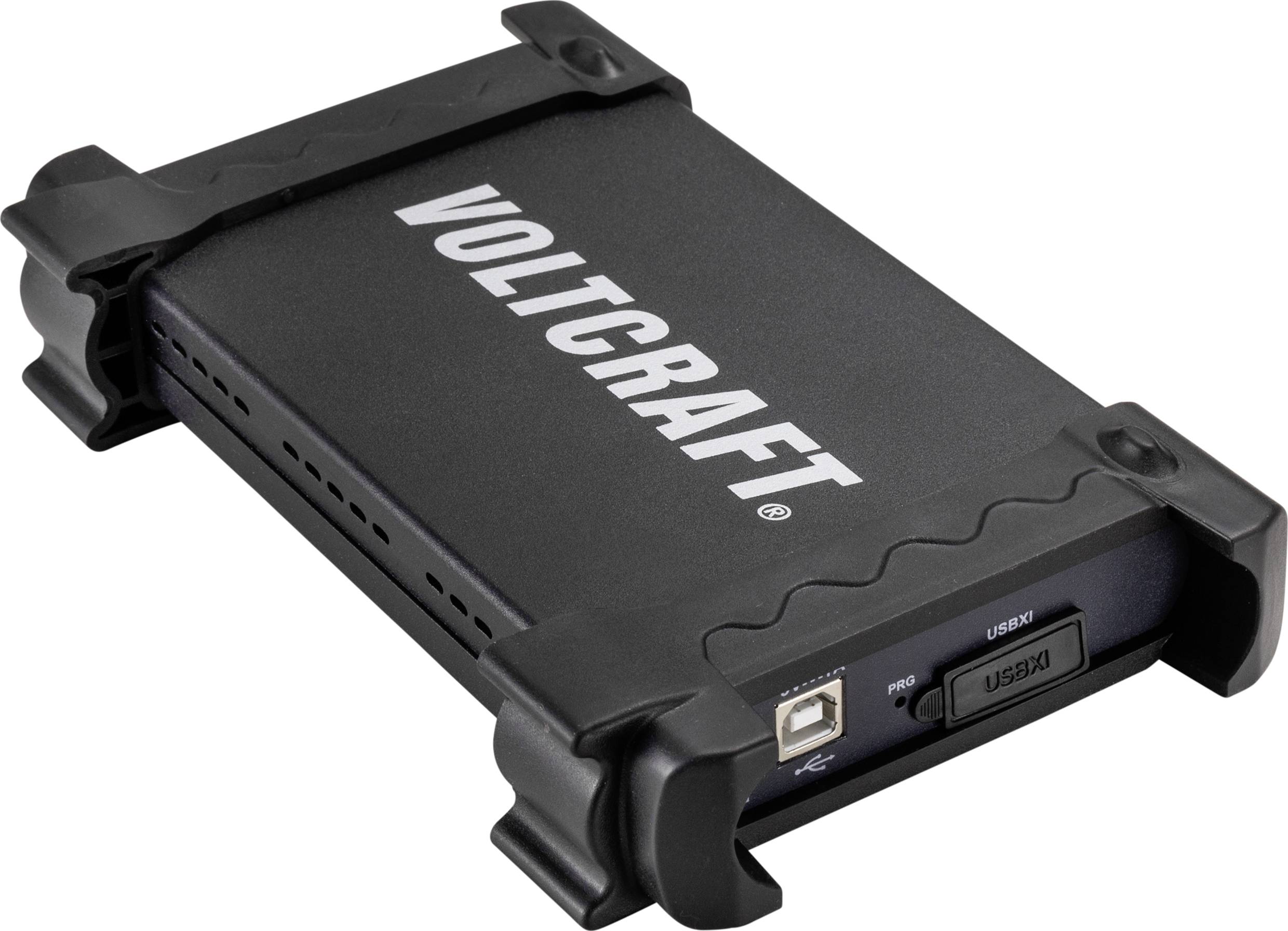

Ein schwarzes Gerät von Voltcraft mit USB-Anschluss und stabilem Gehäusedesign, geeignet für den professionellen Einsatz in der Elektronik.

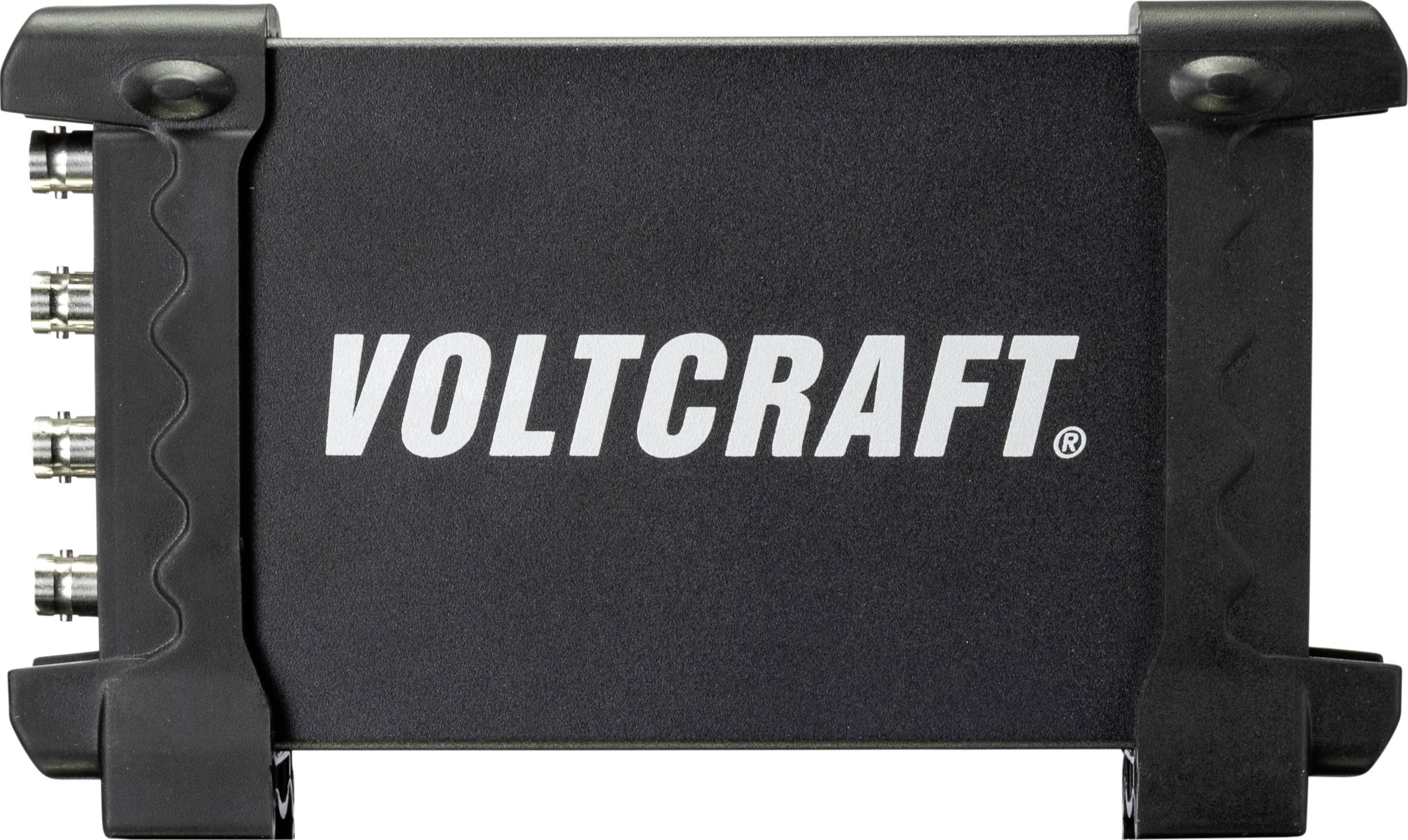

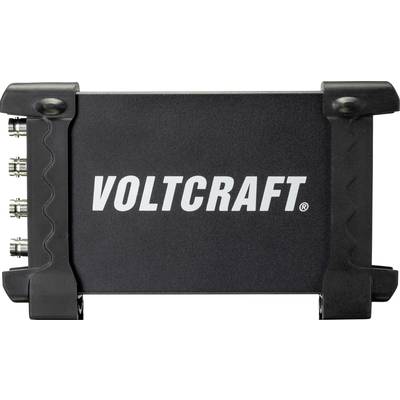

Ein tragbares Messgerät von Voltcraft mit mehreren Anschlüssen, geeignet für technische Anwendungen oder Datenerfassung.

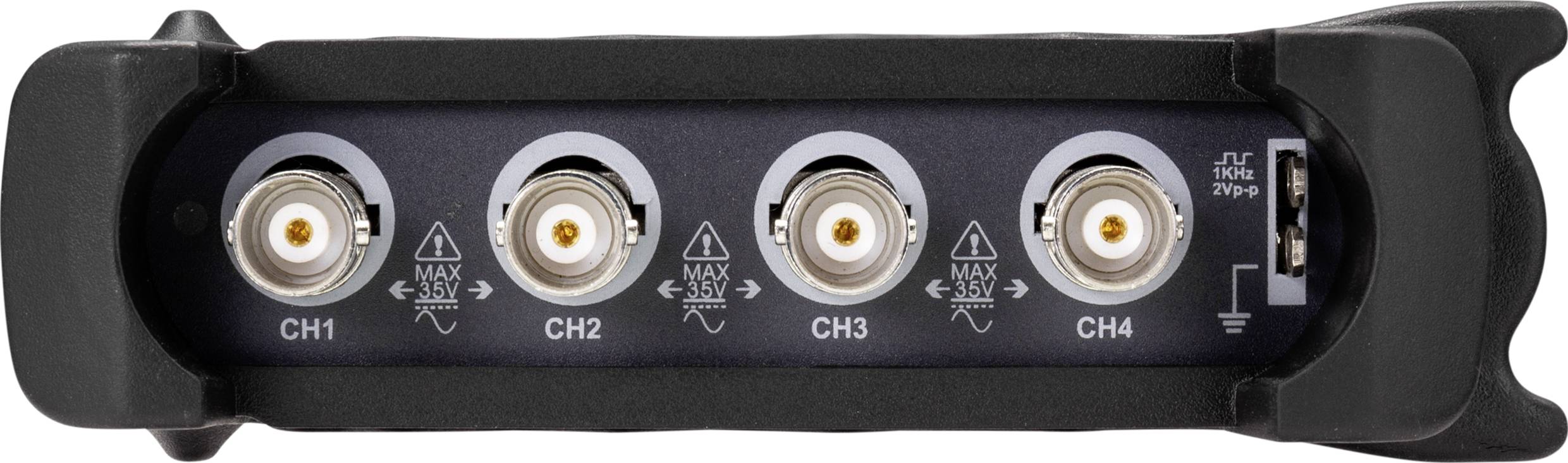

'Rückseite eines elektronischen Geräts mit vier BNC-Anschlüssen für CH1 bis CH4 und einem USB-Anschluss rechts.'

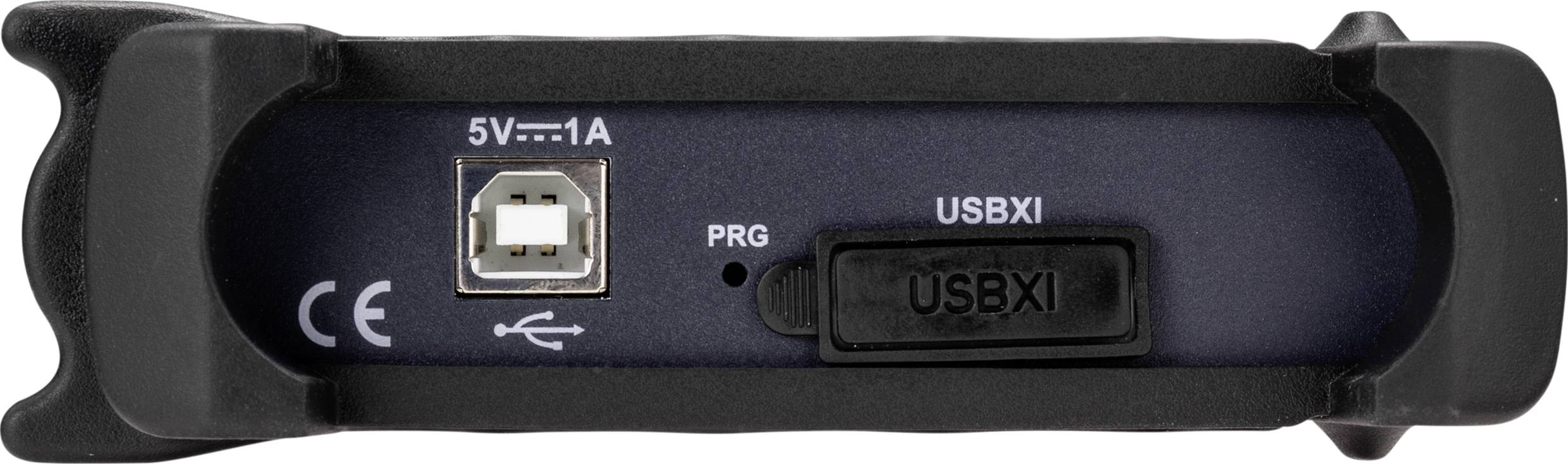

Rückseite eines USB-Geräts mit Anschlüssen: Mini-USB-Eingang '5V 1A', Programmiertaste 'PRG', USBXI-Anschluss und CE-Kennzeichnung.

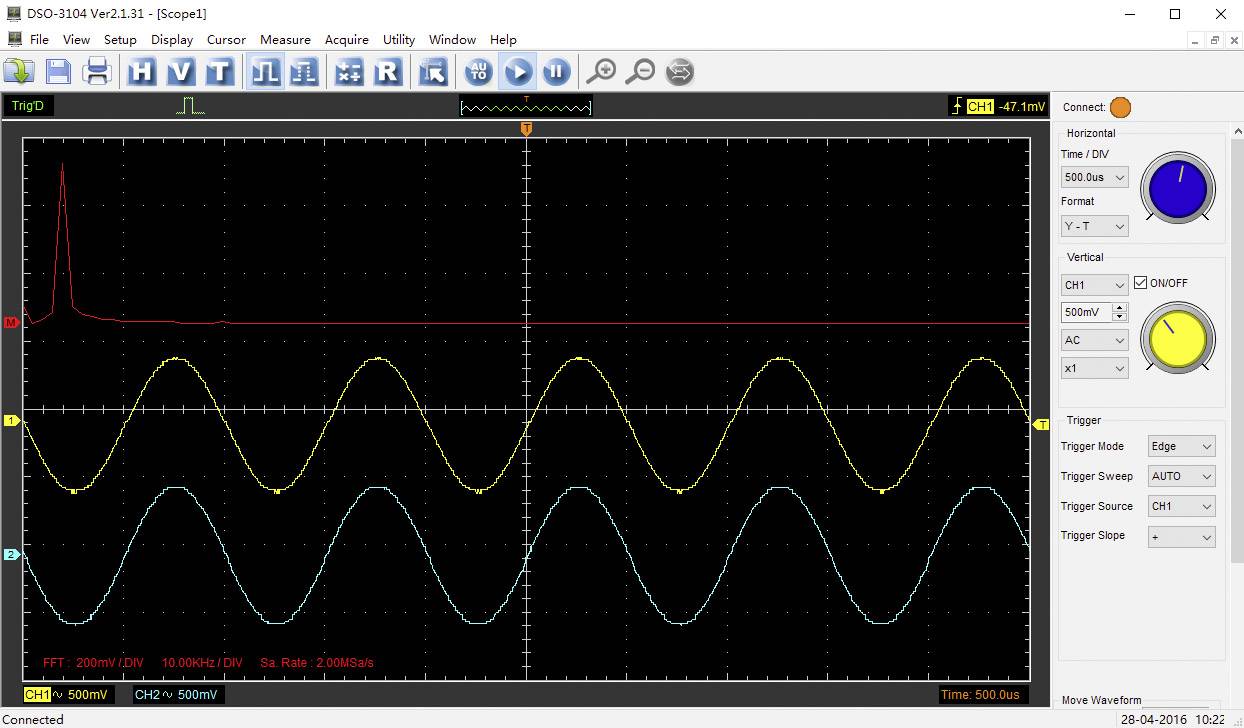

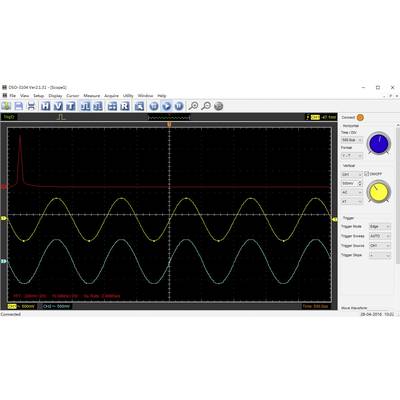

'Oszilloskop zeigt zwei Signale: ein rotes Rechtecksignal und zwei Sinuswellen (gelb und blau) mit unterschiedlicher Phasenverschiebung.'

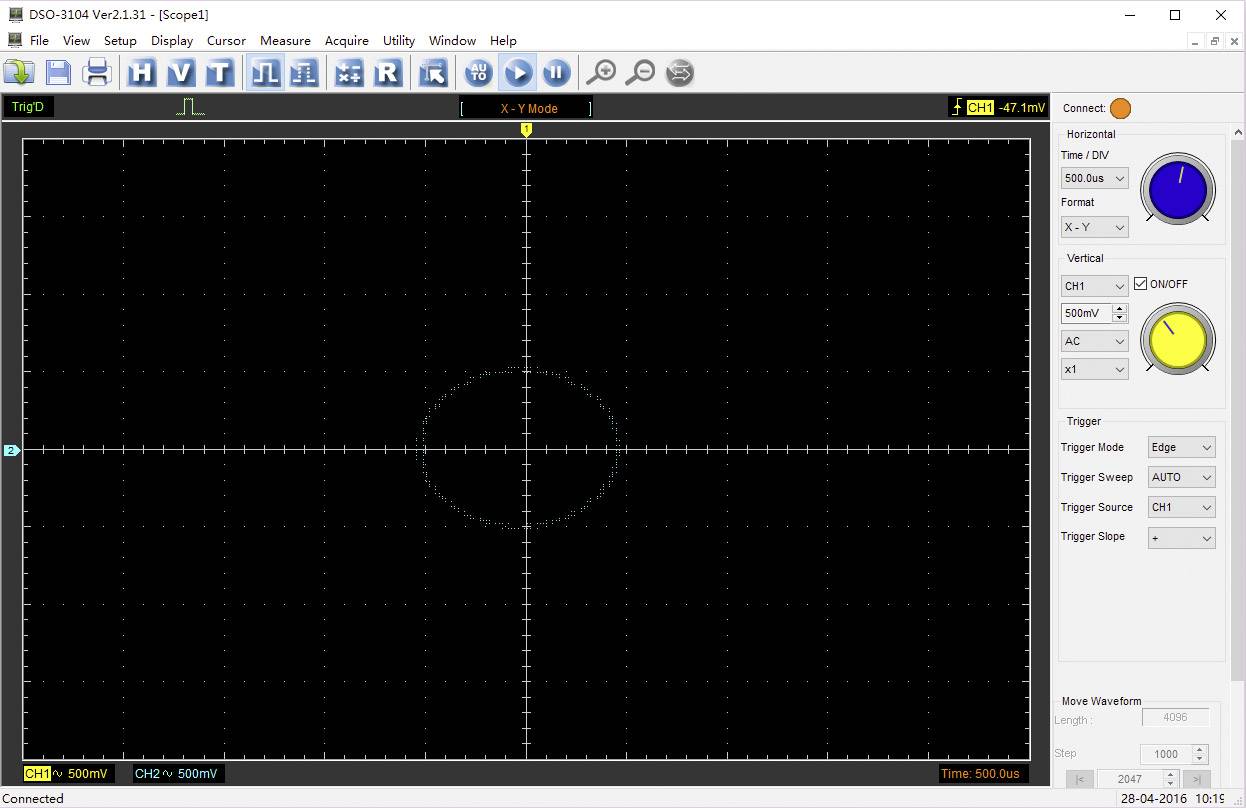

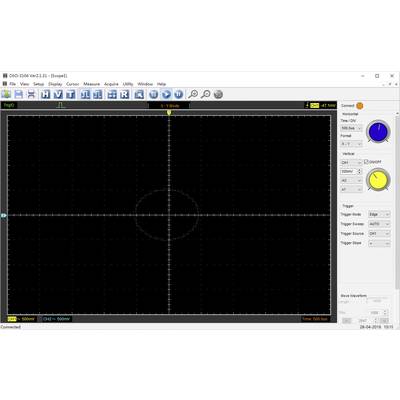

'Oszilloskop-Bildschirm zeigt kreisförmiges Signal bei 500 mV pro Teilung und 5 ms pro Teilung. XY-Modus mit Triggereinstellungen sichtbar.'

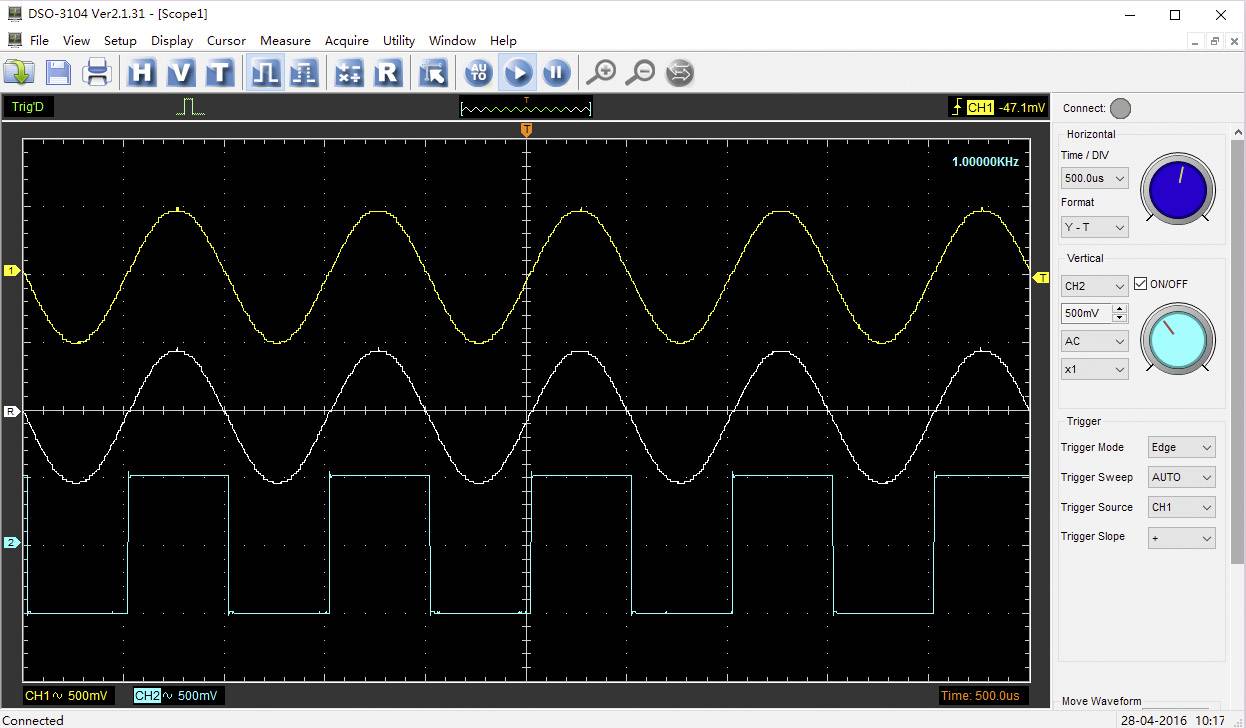

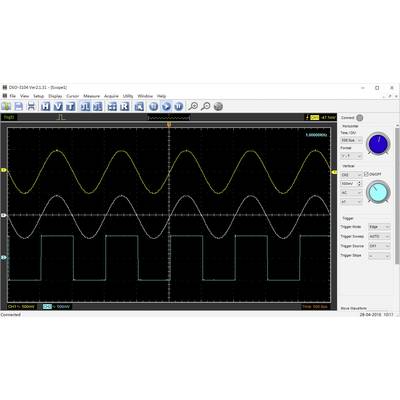

Anzeige eines Oszilloskops mit zwei Wellenformen: oben eine Sinuswelle, unten eine Rechteckwelle. Frequenzangaben sind sichtbar.

Oszilloskop-Bildschirm zeigt zwei sinusförmige Wellen. Gelbe Welle hat größere Amplitude als grüne. Zeitachse unten, Spannung links.

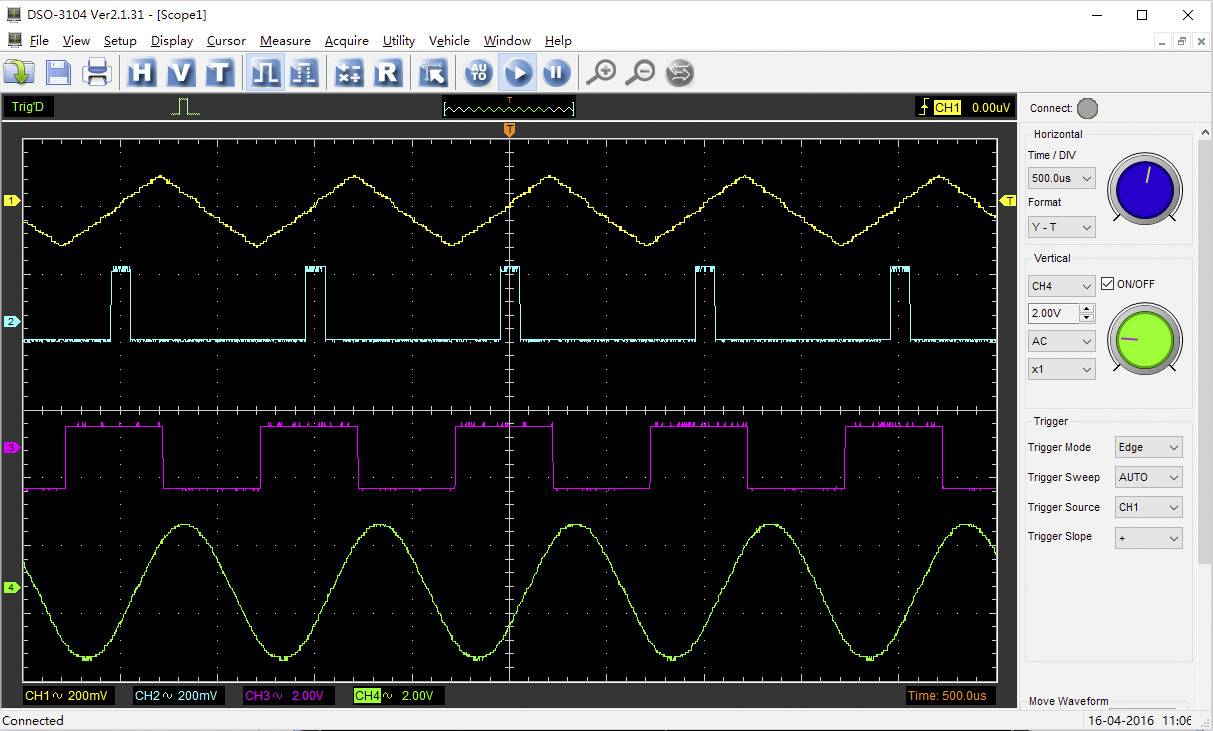

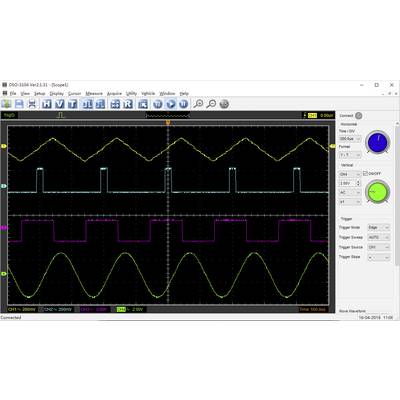

Ein Oszilloskop zeigt zwei wellenartige Signale: oben eine gelbe Rechteckwelle, unten eine violette Sinuswelle. Beide Signale überlagern sich zeitlich.

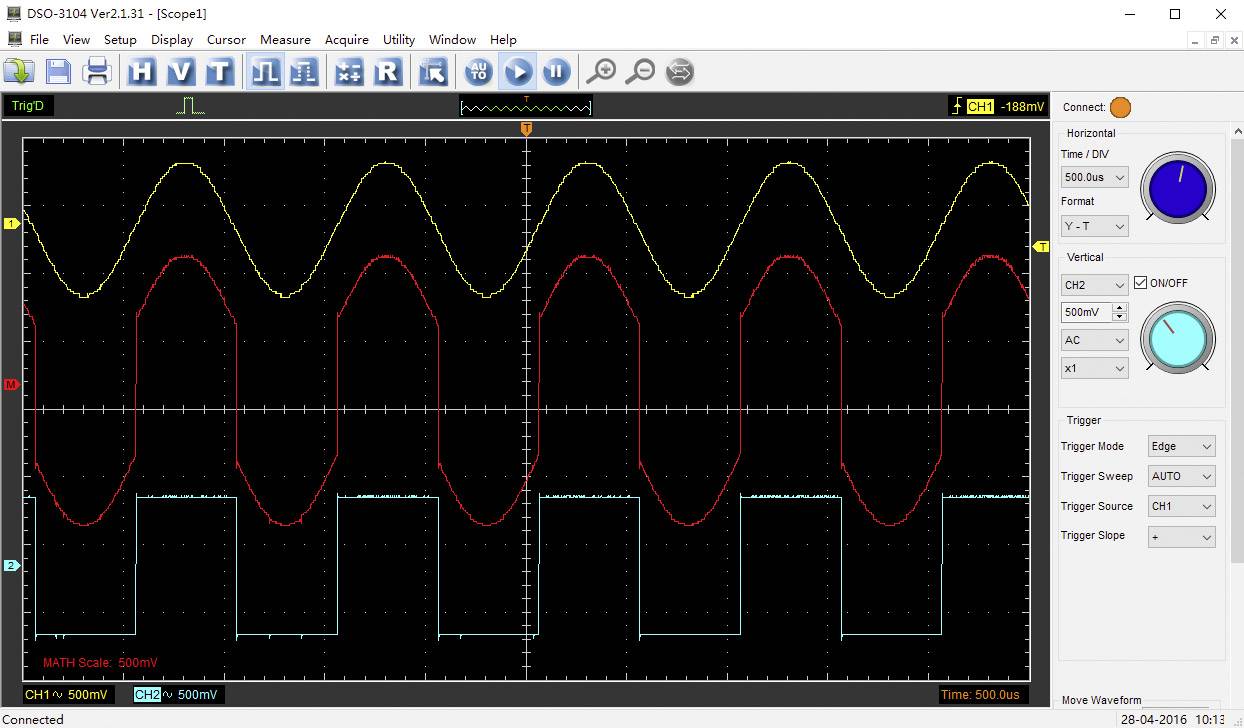

Oszilloskop mit drei Wellenformen: Gelbe Sinuswelle, rote Dreieckswelle und blaue Rechteckwelle. Zeigt Signalvergleich.

1/11

Unser Service für Sie

Verkauf und Versand:

Gesamt (€ 187,49 / Stück)

€ 315,83

-41 %

€

Rechtliche Bedenken melden

Kurzbeschreibung

Dieses Speicheroszilloskop bietet Ihnen in Verbindung mit einem Windows®-kompatiblen Computer mit 2 USB-Schnittstellen eine umfangreiche Ausstattung. Es verfügt über vier unabhängige Kanäle, mit denen Signale bis 100 MHz aufgenommen werden können. Die Auto-Set-Funktion und die umfangreichen Triggerfunktionen machen die Bedienung einfach. Die FFT-Analysefunktion ermöglicht Spektrum-Analysen.

USB-Oszilloskopvorsatz DSO-3104

Highlights & Details

100 MHz
Anzahl analoge Eingänge max. 4
LabView-kompatibel

Technische Daten

Tastkopfverhältnis einstellbar: 1:1, 10:1, 100:1, 1000:1
Impedanz: 1 MΩ/25 pF

Produkt-Art: USB-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 250 MSa/s

Auflösung: 8 Bit

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)
Spectrum-Analyser

Zeitbasis: 2 ns - 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I

Vertikal-Ablenkung: 2 mV - 10 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: AC, DC, GND

Eingangsspannung: 35 V

Spannungs-Versorgung (Details): USB

Abm.: (L x B x H) 190 x 35 x 100 mm

Gewicht: 900 g

Breite: 35 mm

Höhe: 100 mm

Länge: 190 mm

Schnittstellen: USB

Speichertiefe/Kanal: 16 kpts

Typ: DSO-3104

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1490960 VOLTCRAFT DSO-3104 USB-Oszilloskop 100 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S

Konformitätserklärung

Konformitätserklärung 1490960 VOLTCRAFT DSO-3104 USB-Oszilloskop 100 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S

Garantiebedingungen

Garantiebedingungen 1490960 VOLTCRAFT DSO-3104 USB-Oszilloskop 100 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S

Download

Download 1490960 VOLTCRAFT DSO-3104 USB-Oszilloskop 100 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S

Beschreibung

In Verbindung mit einem Windows®-kompatiblen Computer mit 2 USB-Schnittstellen erhalten Sie ein umfangreich ausgestattetes Speicheroszilloskop mit dem zusätzlichem Vorteil, dass die Messdaten gespeichert und weiterverarbeitet werden können. Das Gerät verfügt über vier unabhängige Kanäle, mit denen Signale bis 100 MHz aufgenommen werden können. Die Bildschirmoberfläche ist einem herkömmlichen Oszilloskop nachempfunden. Die Auto-Set-Funktion zur automatischen Anpassung der Einstellungen an das jeweilige Mess-Signal sowie die umfangreichen Triggerfunktionen machen die Bedienung kinderleicht. Die FFT-Analysefunktion macht Spektrum-Analysen möglich.

Ausführung

Vier unabhängige Kanäle
Die Bildschirmoberfläche ist einem herkömmlichen Oszilloskop nachempfunden
Auto-Set-Funktion zur automatischen Anpassung der Einstellungen an das jeweilige Mess-Signal
Umfangreiche Trigger-, Spannungs- und Zeitmessfunktionen
Cursor-Funktionen
FFT-Analysefunktion macht Spektrum-Analysen möglich
Datenexport in Excel.

Lieferumfang

Software-CD
Installationsanleitung
USB-Y-Kabel.

Hinweise

Der Masseanschluss der BNC-Buchsen ist mit der USB-Masse (Erdpotenzial) verbunden. Bei der Anwendung mit Notebooks werden isolierte Tastköpfe empfohlen.

Den Software-Treiber für Windows® 11 finden Sie im Downloadbereich.

Systemvoraussetzungen

CD-Laufwerk
2 freie USB2.0 Schnittstellen
Windows® XP, Windows Vista™,Windows® 7, 8, 10, 11.
