VOLTCRAFT DSO-3204 USB-Oszilloskop 200 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S kaufen

Ein Voltcraft Oszilloskop in schwarzem Gehäuse mit vier Anschlussbuchsen auf der Vorderseite.

Schwarzes Voltcraft-Gerät mit USB-Anschluss und robustem Gehäuse; dient vermutlich zur Strommessung oder -regelung.

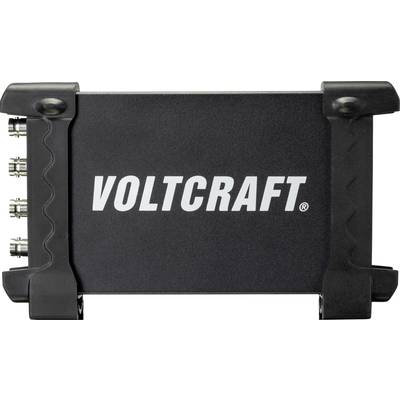

Schwarzes Voltcraft-Gerät mit mehreren Anschlüssen an der linken Seite, verwendet für elektronische Messungen.

Rückansicht eines Geräts mit vier Kanälen, beschriftet als CH1 bis CH4, und einem Erdungsanschluss, geeignet für Hochfrequenzverbindungen.

Ein Gerät mit einem USB-Anschluss und einem USBXI-Anschluss, unterstützt mit 5V und 1A. Markierungen zeigen CE-Zertifizierung.

Oszilloskop-Display mit drei Wellenformen: Gelbe Sinuswelle, rote Sinuswelle und blaue Rechteckwelle. Messwerte und Parameter sichtbar.

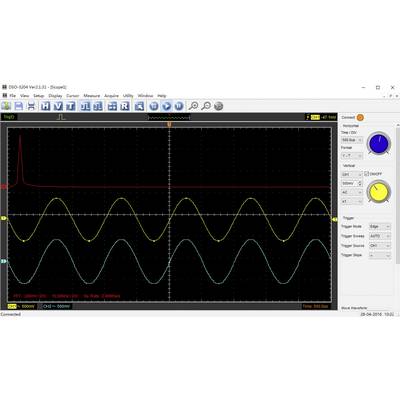

Ein Oszilloskop-Bildschirm zeigt drei Wellenformen: rot (rechteckige Impulsfolge), gelb (Sinusfrequenz), blau (niedrigfrequente Sinuswelle).

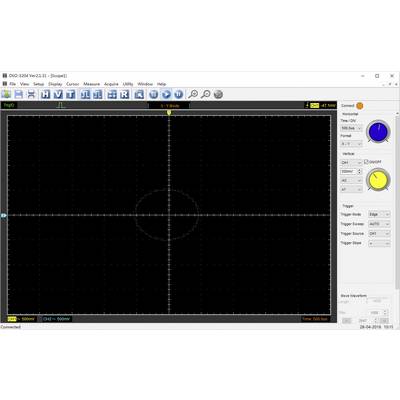

'Bildschirm eines digitalen Oszilloskops mit X- und Y-Achsenanzeige ohne Signal. Mehrere Steuerknöpfe am rechten Rand.'

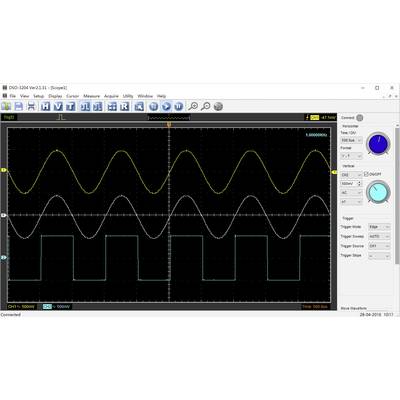

Ein Oszilloskop-Bildschirm zeigt zwei Wellenformen: eine Sinuswelle und eine Rechteckwelle. Beide verlaufen synchron auf der Zeitachse.

Ein Oszilloskop-Display zeigt zwei sinusförmige Wellen auf einem Diagramm; die Wellen sind Phasensignale mit unterschiedlichen Farben.

Ein Oszilloskopbild mit zwei grafischen Darstellungen. Oben: gelbe Rechteckwellen. Unten: pinke Sinuswellen. Rechts: Einstellungen.

1/11

Unser Service für Sie

Verkauf und Versand:

Gesamt (€ 240,83 / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

USB-Oszilloskopvorsatz DSO-3204

200 MHz
Anzahl analoge Eingänge max. 4
LabView-kompatibel

Technische Daten

Tastkopfverhältnis einstellbar: 1:1, 10:1, 100:1, 1000:1
Impedanz: 1 MΩ/25 pF

Produkt-Art: USB-Oszilloskop

Bandbreite: 200 MHz

Samplingrate/Kanal: 250 MSa/s

Auflösung: 8 Bit

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)
Spectrum-Analyser

Zeitbasis: 2 ns - 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I

Vertikal-Ablenkung: 2 mV - 10 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: AC, DC, GND

Eingangsspannung: 35 V

Spannungs-Versorgung (Details): USB

Abm.: (L x B x H) 190 x 35 x 100 mm

Gewicht: 900 g

Breite: 35 mm

Höhe: 100 mm

Länge: 190 mm

Schnittstellen: USB

Speichertiefe/Kanal: 16 kpts

Typ: DSO-3204

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1490962 VOLTCRAFT DSO-3204 USB-Oszilloskop 200 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S

Konformitätserklärung

Konformitätserklärung 1490962 VOLTCRAFT DSO-3204 USB-Oszilloskop 200 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S

Garantiebedingungen

Garantiebedingungen 1490962 VOLTCRAFT DSO-3204 USB-Oszilloskop 200 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S

Download

Download 1490962 VOLTCRAFT DSO-3204 USB-Oszilloskop 200 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 S

Beschreibung

In Verbindung mit einem Windows®-kompatiblen Computer mit 2 USB-Schnittstellen erhalten Sie ein umfangreich ausgestattetes Speicheroszilloskop mit dem zusätzlichem Vorteil, dass die Messdaten gespeichert und weiterverarbeitet werden können. Das Gerät verfügt über vier unabhängige Kanäle, mit denen Signale bis 200 MHz aufgenommen werden können. Die Bildschirmoberfläche ist einem herkömmlichen Oszilloskop nachempfunden. Die Auto-Set-Funktion zur automatischen Anpassung der Einstellungen an das jeweilige Mess-Signal sowie die umfangreichen Triggerfunktionen machen die Bedienung kinderleicht. Die FFT-Analysefunktion macht Spektrum-Analysen möglich.

Ausführung

Vier unabhängige Kanäle
Die Bildschirmoberfläche ist einem herkömmlichen Oszilloskop nachempfunden
Auto-Set-Funktion zur automatischen Anpassung der Einstellungen an das jeweilige Mess-Signal
Umfangreiche Trigger-, Spannungs- und Zeitmessfunktionen
Cursor-Funktionen
FFT-Analysefunktion macht Spektrum-Analysen möglich
Datenexport in Excel.

Lieferumfang

Software-CD
Kurzanleitung
USB-Y-Kabel.

Hinweise

Der Masseanschluss der BNC-Buchsen ist mit der USB-Masse (Erdpotenzial) verbunden. Bei der Anwendung mit Notebooks werden isolierte Tastköpfe empfohlen.

Den Software-Treiber für Windows® 11 finden Sie im Downloadbereich.
