VOLTCRAFT DSO-6084F Digital-Oszilloskop 80 MHz 4-Kanal 1 GSa/s 40000 kpts 8 Bit Digital-Speicher (DSO), Funktionsgenerat
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Alternativen anzeigen
Verkauf und Versand:
Gesamt (€ 512,50 / Stück)
€ 695,83
-26 %
€
Highlights & Details

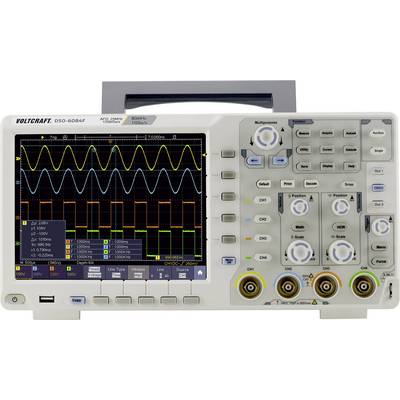

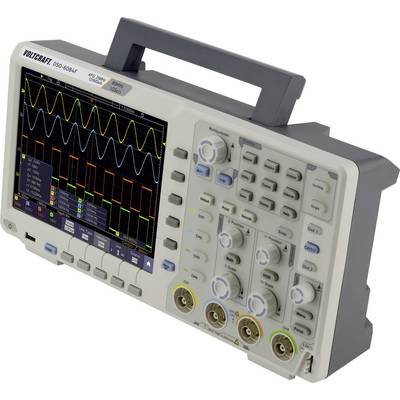

Digital-Oszilloskop DSO-6084F
- 80 MHz Bandbreite
- 20,32 cm 800 x 600 Pixel Multitouch-Bildschirm
- Zoomen wie am Smartphone
- Farbtemperatur Mode
- 25 MHz arbiträrer DDS Funktionsgenerator
Technische Daten
- Mathematische Funktionen: + - * / FFT Intg Nutzerdefiniert
- Refreshrate: 45.000 wfms/s
- Anstiegrate < 4.38 ns
- Funktionsgenerator: 25 MHz, 125 MSa/s, 14- bit vertikale Auflösung
- Wellenformen: Sinus, Rechteck, Rampe, Puls
- Arbiträr Funktionen: Exponential, Sin(x)/x, Treppe, Rauschen
- Produkt-Art
Digital-Oszilloskop
- Bandbreite
80 MHz
- Samplingrate/Kanal
1 GSa/s
- Auflösung
8 Bit
- Bildschirm-Größe
20,32 cm (8") cm
- Oszilloskop-Besonderheiten
Digital-Speicher (DSO)
Funktionsgenerator
- Zeitbasis
2 ns/div - 1000 s/div
- Anzahl analoge Eingänge max.
4
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT II
- Vertikal-Ablenkung
1 mV/div - 10 V/div
- Eingangsimpedanz
1 MΩ
- Eingangskopplung
DC / AC / GND
- Eingangsspannung
1 MΩ <=400 Vrms
- Spannungs-Versorgung (Details)
100-240 V/AC, 50/60 Hz, CAT II
- Abm.
(L x B x H) 90 x 340 x 178 mm
- Gewicht
2674 g
- Display
LCD / 800 x 600 Pixel
- Breite
340 mm
- Höhe
178 mm
- Länge
90 mm
- Schnittstellen
USB
- Speichertiefe/Kanal
40000 kpts
- Typ
DSO-6084F
Dokumente & Downloads
Datenblatt
Datenblatt 1673262 VOLTCRAFT DSO-6084F Digital-Oszilloskop 80 MHz 4-Kanal 1 GSa/s 40000 kpts 8 Bit Digital-Speicher (DSO), Funktionsgenerat
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1673262 VOLTCRAFT DSO-6084F Digital-Oszilloskop 80 MHz 4-Kanal 1 GSa/s 40000 kpts 8 Bit Digital-Speicher (DSO), Funktionsgenerat
Konformitätserklärung
Konformitätserklärung 1673262 VOLTCRAFT DSO-6084F Digital-Oszilloskop 80 MHz 4-Kanal 1 GSa/s 40000 kpts 8 Bit Digital-Speicher (DSO), Funktionsgenerat
Garantiebedingungen
Garantiebedingungen 1673262 VOLTCRAFT DSO-6084F Digital-Oszilloskop 80 MHz 4-Kanal 1 GSa/s 40000 kpts 8 Bit Digital-Speicher (DSO), Funktionsgenerat
Download
Download 1673262 VOLTCRAFT DSO-6084F Digital-Oszilloskop 80 MHz 4-Kanal 1 GSa/s 40000 kpts 8 Bit Digital-Speicher (DSO), Funktionsgenerat
Beschreibung

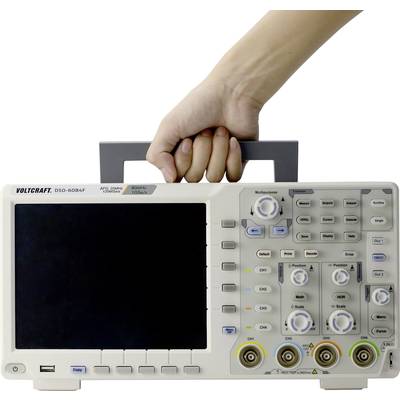

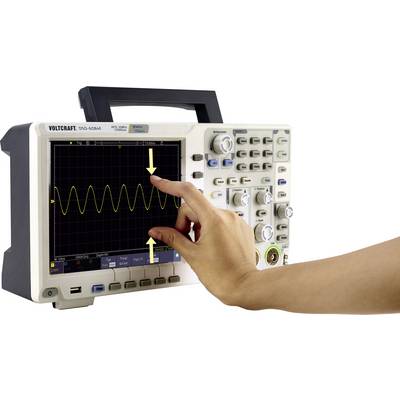

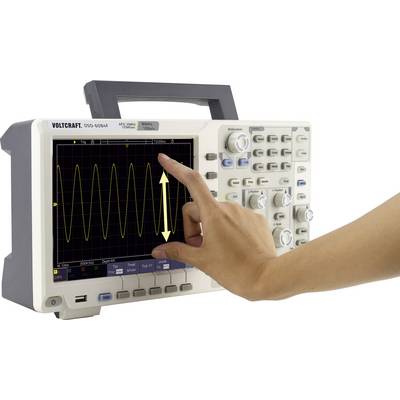

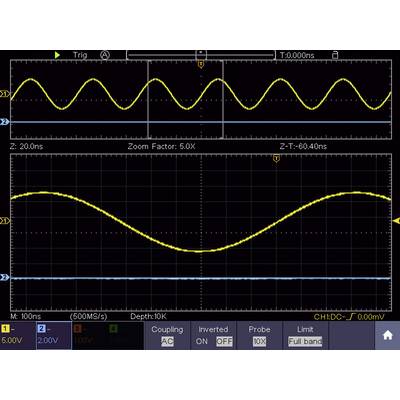

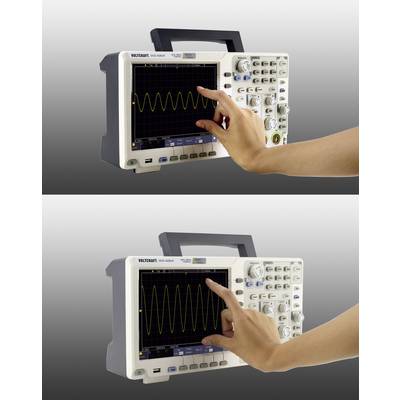

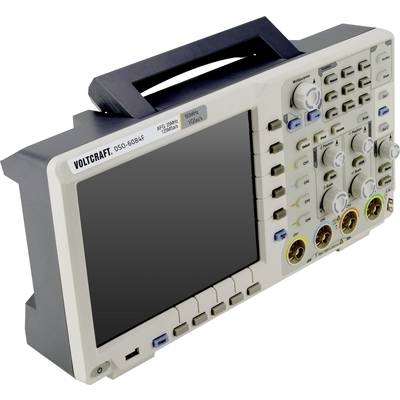

Das digitale Speicher Oszilloskop DSO-6084F ist bestens für Messungen im Labor, in Entwicklungsabteilungen oder auch für Serviceaufgaben geeignet. Einstellungen können wie gewohnt an den Bedienknöpfen oder auch direkt am Bildschirm vorgenommen werden. Verschieben und Zoomen ist so intuitiv wie am Smartphone oder Tablet.
Farbtemperatur Ansicht
Bei sich ändernden Frequenzen werden wiederkehrende Wellenformen nach ihrer Häufigkeit in Regenbogenfarben dargestellt.
Bus Dekoding
SPI-, I²C-, RS232- und CAN-Bus-Signale können dekodiert werden. Dekodierte Werte können Binär, Dezimal, Hex oder in ASCII angezeigt und in Event-Tabellen fortgeschrieben werden. Werte von dekodierten CAN-Bus Signalen werden farbig dargestellt. So können Data, Data Length code und Frame Informationen leichter voneinander unterschieden werden. CAN-Bus Prüfsummen wechseln bei Fehler ebenfalls die Farbe.

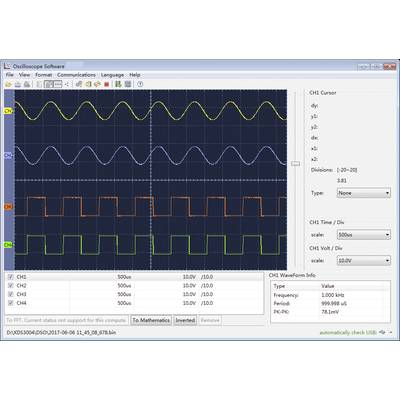

Daten dokumentieren und weiterverarbeiten
Alle Messergebnisse und Bildschirminhalte können über USB oder Netzwerk zum PC übertragen werden und zu Dokumentationszwecken abgelegt werden. Beim Abspeichern auf USB Datenträger kann der Dateiname bequem auf dem Touch Display eingegeben werden.
Funktionsgenerator mit Touch Bedienung
Der 25 MHz Funktionsgenerator ist über das Touchpanel oder herkömmlich über Knöpfe zu bedienen. Es lassen sich Sinus, Rechteck, Rampe und Puls- Wellenformen abrufen. Weitere 46 arbiträre Wellenformen inkl. Exponential, Sinus Funktion, Treppen und Rauschen sind vordefiniert. Eigene arbiträre Formen können abgespeichert werden.
Klon Funktion
Wellenformen am Oszilloskop Eingang können auf den Funktionsgenerator geklont werden. Die Auswahl des zu klonenden Ausschnitts erfolgt bequem über den Touchscreen.
Für Akku Betrieb vorbereitet
Mit dem optional erhältlichen LiIon Akku erweitert sich der Einsatzbereich erheblich. Das Oszilloskop mit optionalem Akku ist auch unterwegs intuitiv bedienbar und erlaubt 3 h Dauer-Einsatz ohne weitere Stromversorgung. Der Akkubetrieb ist zudem im Labor zum Trennen vom Netzpotential hilfreich.
Farbtemperatur Ansicht
Bei sich ändernden Frequenzen werden wiederkehrende Wellenformen nach ihrer Häufigkeit in Regenbogenfarben dargestellt.
Bus Dekoding
SPI-, I²C-, RS232- und CAN-Bus-Signale können dekodiert werden. Dekodierte Werte können Binär, Dezimal, Hex oder in ASCII angezeigt und in Event-Tabellen fortgeschrieben werden. Werte von dekodierten CAN-Bus Signalen werden farbig dargestellt. So können Data, Data Length code und Frame Informationen leichter voneinander unterschieden werden. CAN-Bus Prüfsummen wechseln bei Fehler ebenfalls die Farbe.
Daten dokumentieren und weiterverarbeiten
Alle Messergebnisse und Bildschirminhalte können über USB oder Netzwerk zum PC übertragen werden und zu Dokumentationszwecken abgelegt werden. Beim Abspeichern auf USB Datenträger kann der Dateiname bequem auf dem Touch Display eingegeben werden.
Funktionsgenerator mit Touch Bedienung
Der 25 MHz Funktionsgenerator ist über das Touchpanel oder herkömmlich über Knöpfe zu bedienen. Es lassen sich Sinus, Rechteck, Rampe und Puls- Wellenformen abrufen. Weitere 46 arbiträre Wellenformen inkl. Exponential, Sinus Funktion, Treppen und Rauschen sind vordefiniert. Eigene arbiträre Formen können abgespeichert werden.
Klon Funktion
Wellenformen am Oszilloskop Eingang können auf den Funktionsgenerator geklont werden. Die Auswahl des zu klonenden Ausschnitts erfolgt bequem über den Touchscreen.
Für Akku Betrieb vorbereitet
Mit dem optional erhältlichen LiIon Akku erweitert sich der Einsatzbereich erheblich. Das Oszilloskop mit optionalem Akku ist auch unterwegs intuitiv bedienbar und erlaubt 3 h Dauer-Einsatz ohne weitere Stromversorgung. Der Akkubetrieb ist zudem im Labor zum Trennen vom Netzpotential hilfreich.
Ausführung
- USB Ausgang Pict Bridge kompatibel
- DDS Arbiträr Funktionsgenerator

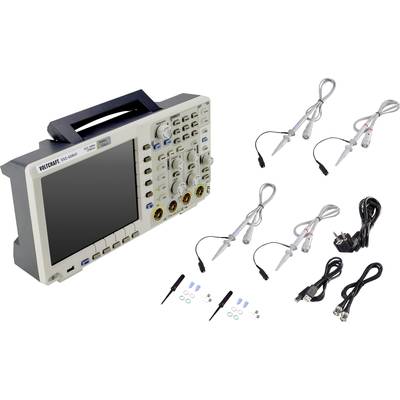

Lieferumfang
- Digitales Speicheroszilloskop
- 4 Tastköpfe
- Tastkopf Justierung
- Netzteil
- USB-Kabel
- BNC-Kabel 1m
- Software CD mit vollständiger englischer Anleitung
- Kurzanleitung
