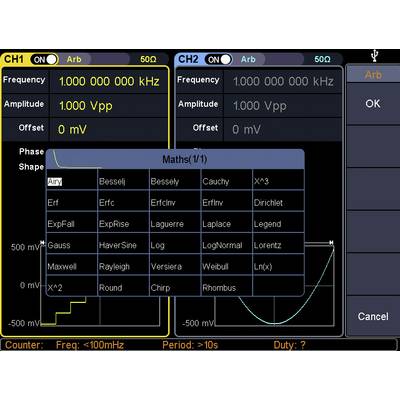

Messgerät-Interface mit zwei Kanälen. Frequenz und Amplitude bei beiden Kanälen. Mathematische Funktionen wie 'Airy', 'Erf', 'Gauss'.

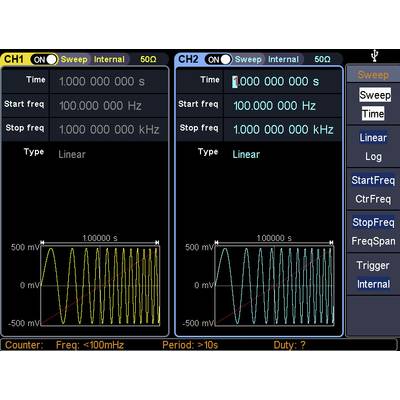

Zwei Oszilloskopkanäle zeigen Wellenformen. CH1: gelbe Sinuswelle, Einstellung 1Hz. CH2: blaue Welle, Einstellung 100kHz. Lineare Modulation.

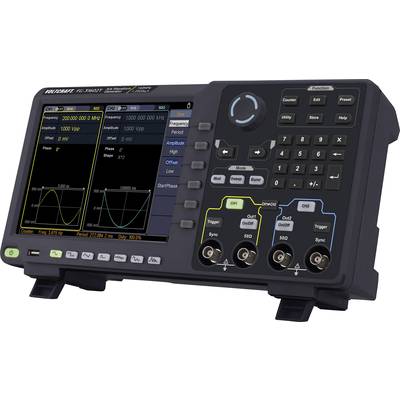

Elektronisches Messgerät mit zwei Anzeigebildschirmen, die verschiedene elektrische Signale und Wellenformen darstellen. Tastenfeld rechts.

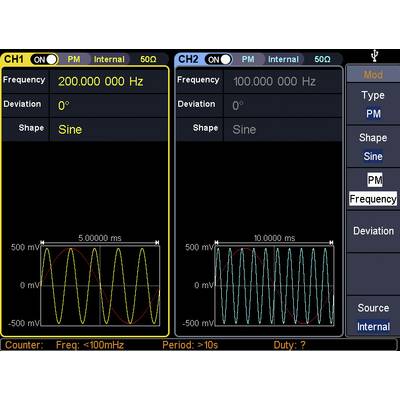

Zwei Oszilloskop-Kanäle zeigen Frequenzen von 200 MHz und 100 MHz mit Sinuswellen. Beide Kanäle haben 0° Abweichung und zeigen Wellenformen.

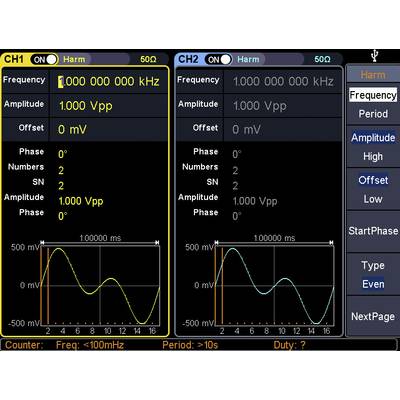

'Dual channel waveform generator Anzeige. Kanal CH1: gelbe Sinuswelle bei 1 MHz, Amplitude 1 Vpp. Kanal CH2: blaue Sinuswelle bei 1 MHz, Amplitude 1 Vpp. Frequenz und Amplitudensteuerung rechts.'

'Oszilloskop mit zwei Kanälen. CH1: Frequenz 1 GHz, Amplitude 1 Vpp, Offset 0 mV. CH2: Gleiche Einstellungen. Diagramme zeigen Signale bei 0 mV Offset.'

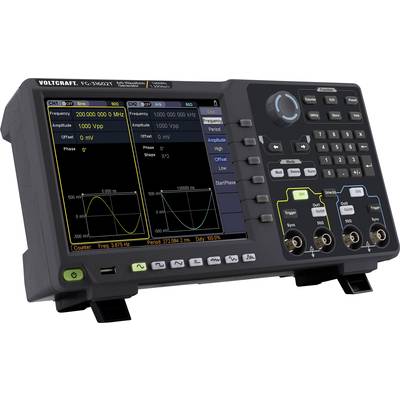

Ein digitales Oszilloskop mit Display zeigt zwei Wellenformen und verschiedene Einstellungsoptionen zur Frequenz- und Amplitudenmessung.

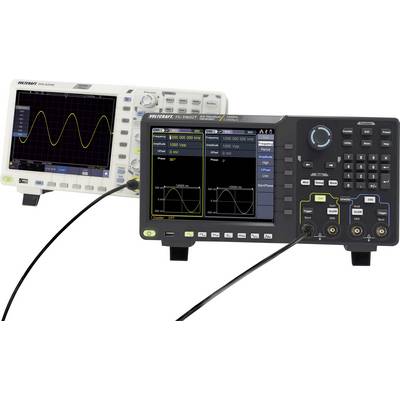

Zwei Oszilloskope zeigen unterschiedliche Wellenformen auf ihren Bildschirmen. Links ein Sinus, rechts komplexere Signale.

'Zwei Signalgenerator-Messanzeigen. Kanal 1 zeigt eine Sinuswelle bei 300 kHz, Kanal 2 eine Sinuswelle bei 100 kHz. Deviation und Shape sind identisch. Beide Wellen haben eine Amplitude von ±500 mV.'

'Rückseite eines elektronischen Geräts mit Warnhinweisen und Anschlüssen, einschließlich Strom- und Netzwerkanschluss.'

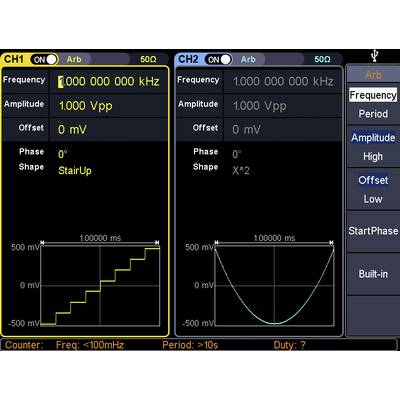

'Oszilloskop-Bildschirm zeigt zwei Kanäle: CH1 mit 'StairUp'-Wellenform, CH2 mit Quadratform. Frequenz: 1 kHz, Amplitude: 1 Vpp.'

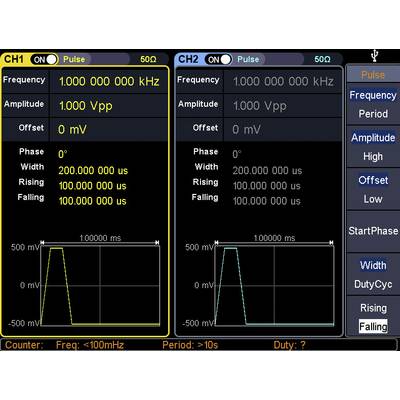

Zwei Oszilloskop-Kanäle zeigen Rechtecksignale. CH1: Frequenz 1 kHz, Amplitude 1 Vpp. CH2: Gleiches Signal wie CH1.

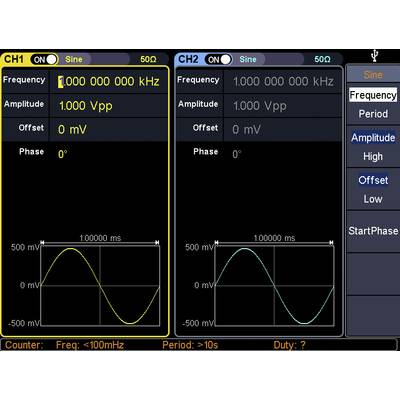

Zwei Oszilloskop-Kanäle, CH1 und CH2, zeigen Sinuswellen mit Frequenzen von 1 kHz und 1 Vpp. Diagramme unten zeigen die Wellenformen.

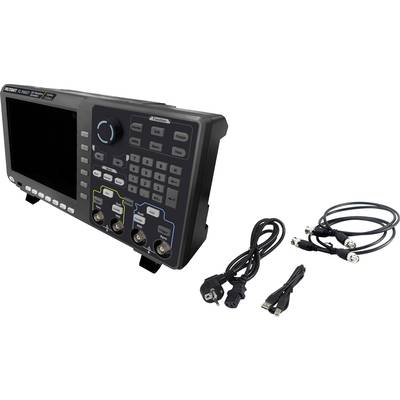

Ein digitales Oszilloskop mit mehreren Bedienelementen und Anschlüssen. Daneben liegen verschiedene Kabel für Strom und Datenübertragung.

'Oszilloskop-Bildschirm mit zwei Kanälen. CH1 zeigt eine gelbe Sinuswelle, CH2 eine blaue. Periodenzeit für beide ist 1 Sekunde.'

1/16

Unser Service für Sie

14 Stück

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 990,83 / Stück)

€

nur € 59,17

Rechtliche Bedenken melden

Highlights & Details

FG-31602T 160 MHz Zweikanal-Arbiträr-Signalgenerator mit Touchscreen-Bedienung

160 MHz
Zwei Kanäle
Vertikale 14-bit Auflösung
1,25 GS/s Abtastrate, 1 μHz Frequenzauflösung
Arbiträr-Signallängen bis 1 m
20.32 cm (8") LCD-Touchscreen 800 x 600
Fortschrittliche DDS-Technologie, 250 MHz Spitzenfrequenzausgabe
Signalausgabe: 6 Grundsignalformen: Sinus, Rechteck, Impuls, Rampe, Rauschen und Oberwellen, 152 eingebaute arbiträre Signalformgruppen
Zahlreiche Modulationsoptionen: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst
Integrierter hochgenauer Frequenzzähler für 100 bis 200 MHz
Unterstützt SCPI

Technische Daten

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 160 MHz

Signal-Ausgangsformen: Arbiträr
Rauschen
Puls
Rechteck
Sinus
Dreieck

Frequenz-Bereich Sinus: 1 μHz - 160 MHz

Frequenz-Bereich Rechteck: 1 μHz - 50 MHz

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 μHz - 5 MHz

Frequenz-Bereich ARB: 1 μHz - 50 MHz

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 340 mm x 177 mm

Gewicht: 2.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 160 MHz

Frequenz (min.): 1 µHz

Besonderheiten: Modulation

Messkategorie: CAT II

Breite: 340 mm

Höhe: 177 mm

Schnittstellen: USB-Host
USB-Device
LAN

Spannungs-Versorgung: netzbetrieben
230 V/AC

Typ: FG-31602T

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2139576 VOLTCRAFT FG-31602T Funktionsgenerator netzbetrieben 1 µHz - 160 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus,

Information

Information 2139576 VOLTCRAFT FG-31602T Funktionsgenerator netzbetrieben 1 µHz - 160 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus,

Konformitätserklärung

Konformitätserklärung 2139576 VOLTCRAFT FG-31602T Funktionsgenerator netzbetrieben 1 µHz - 160 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus,

Garantiebedingungen

Garantiebedingungen 2139576 VOLTCRAFT FG-31602T Funktionsgenerator netzbetrieben 1 µHz - 160 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus,

Beschreibung

Zweikanal-Arbiträr-Funktionsgenerator FG-30000T mit Touchscreen.

Dieser Arbiträr-Funktionsgenerator produziert dank seiner digitalen Signalerzeugung (DDS-Technologie) stabile, genaue und saubere Ausgangssignale mit einer Bandbreite von 80 MHz, einem Echtzeit-Sampling von 1,25 GS/s (max.) und einer Frequenzauflösung von 1 μHz.

Der Generator beherrscht 6 Basissignalgruppen (Sinus, Rechteck, Rampe, Rauschen und Oberwellen) sowie 152 integrierte Arbiträrsignale (1 μHz - 50 MHz) mit einer vertikalen Auflösung von 14 bit. Darüber hinaus bietet er zahlreiche Modulationsoptionen, unter anderem AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst.

Alle Signalparameter und Einstellungen werden auf einem 8" (20.32cm) großen TFT-LCD-Touchscreen-Display mit 800 x 600 über eine bedienfreundliche grafische Oberfläche angezeigt.

Ausführung

6 Grundsignalformen: Sinus, Rechteck, Impuls, Rampe, Rauschen und Oberwellen, 152 eingebaute arbiträre Signalformgruppen
Zahlreiche Modulationsoptionen: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Frequenzbereich: 100 - 200 MHz
Auflösung des Frequenzzählers: 7 Stellen
Signallänge: 2 pts bis 1 Mpts
Kommunikationsschnittstelle: USB Host, USB Gerät, LAN
Eingang: Zähler, externe Modulation, externer Trigger, externer Referenztakt
