Waagrechtspanner Nr.6832B Gr.0 senkrechter Fuß m.Andrückschraube AMF
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
Nr. 6832B
Hersteller
AMF
Höhe
24.5 mm
Länge
79 mm
Breite
28 mm
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 26,63
3
1% = € 0,23
€ 26,40
10
2% = € 0,46
€ 26,17
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 26,63 / Stück)
€ 26,63
zzgl. MwSt.
€ 7,99
Nur noch 9 Stück verfügbar
Highlights & Details

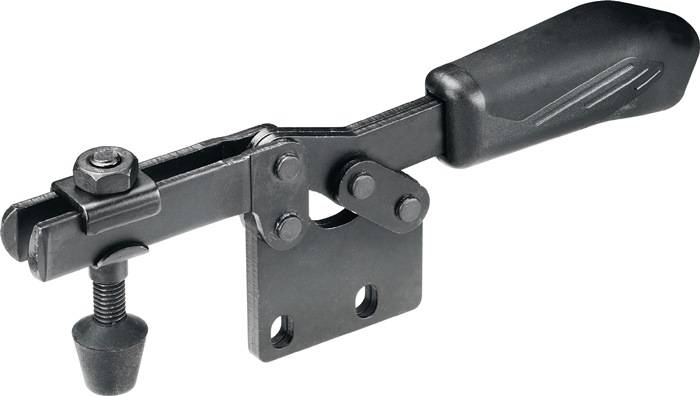

- Waagrechtspanner Nr.6832B Gr.0 senkrechter Fuß m.Andrückschraube AMF
Technische Daten
- Größe: Größe
- F1: F1 kN
- F2: F2 kN
- Andrückschraube: Andrückschraube
- Gewicht: Gewicht g
- Größe 2: Größe 2
- A: A
- B: B
- C: C
- D: D
- D1: D1
- E: E
- F: F
- H: H
- H1: H1
- H2: H2
- HW min.: HW min.
- HW max.: HW max.
- I: I
- K: K
- Typ
Nr. 6832B
- Hersteller
AMF
- Höhe
24.5 mm
- Länge
79 mm
- Breite
28 mm
- UKCA
nicht relevant
Beschreibung

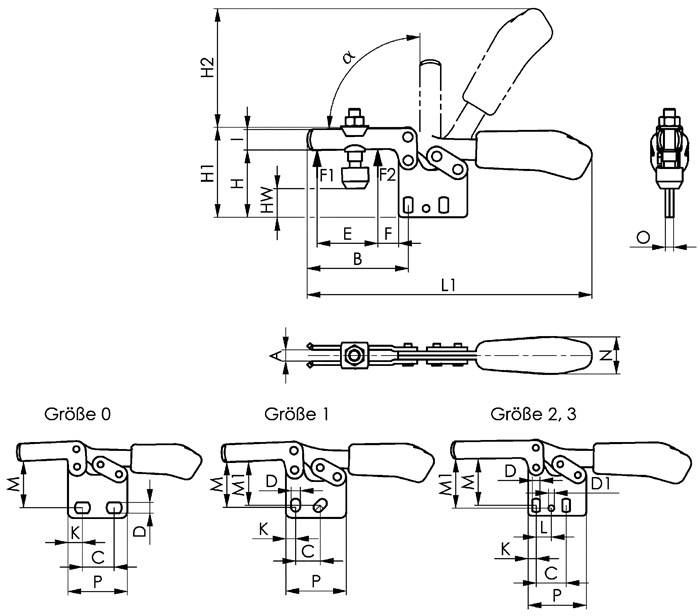

schwarz · mit senkrechtem Fuß (Haltearm offen) · mattschwarz verzinkt · Niete aus nichtrostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B · Art.-Nr. 4000 604 979, 4000 604 980 und 4000 604 981 ohne AndrückschraubeHinweis:Diese Spanner eignen sich für den fotogrammetrischen Einsatz. Durch die mattschwarze Oberfläche der Spanner wird die Reflektion beim Fotografieren verhindert. Passende Haltearmverlängerung siehe Nr. 6896.Weitere technische Eigenschaften:· C: 11,5-15,5mm· D: 4,6mm· a: 90°· Andrückschraube: M4 x 32· HW min.: 2,2mm· L1: 79mm· Farbe: schwarz· F1: 0,3kN· L: -mm· O: 3mm· Bauart: senkrechter Fuß· F: 5,5mm· P: 25,5mm· K: 6,25mm· A: 4mm· HW max.: 13,7mm· H1: 33mm· H2: 34mm· M1: -mm· I: 7,5mm· F2: 0,4kN· B: 28mm· E: 9mm· M: 20mm· H: 24,5mm· N: 12mm· D1: -mm
