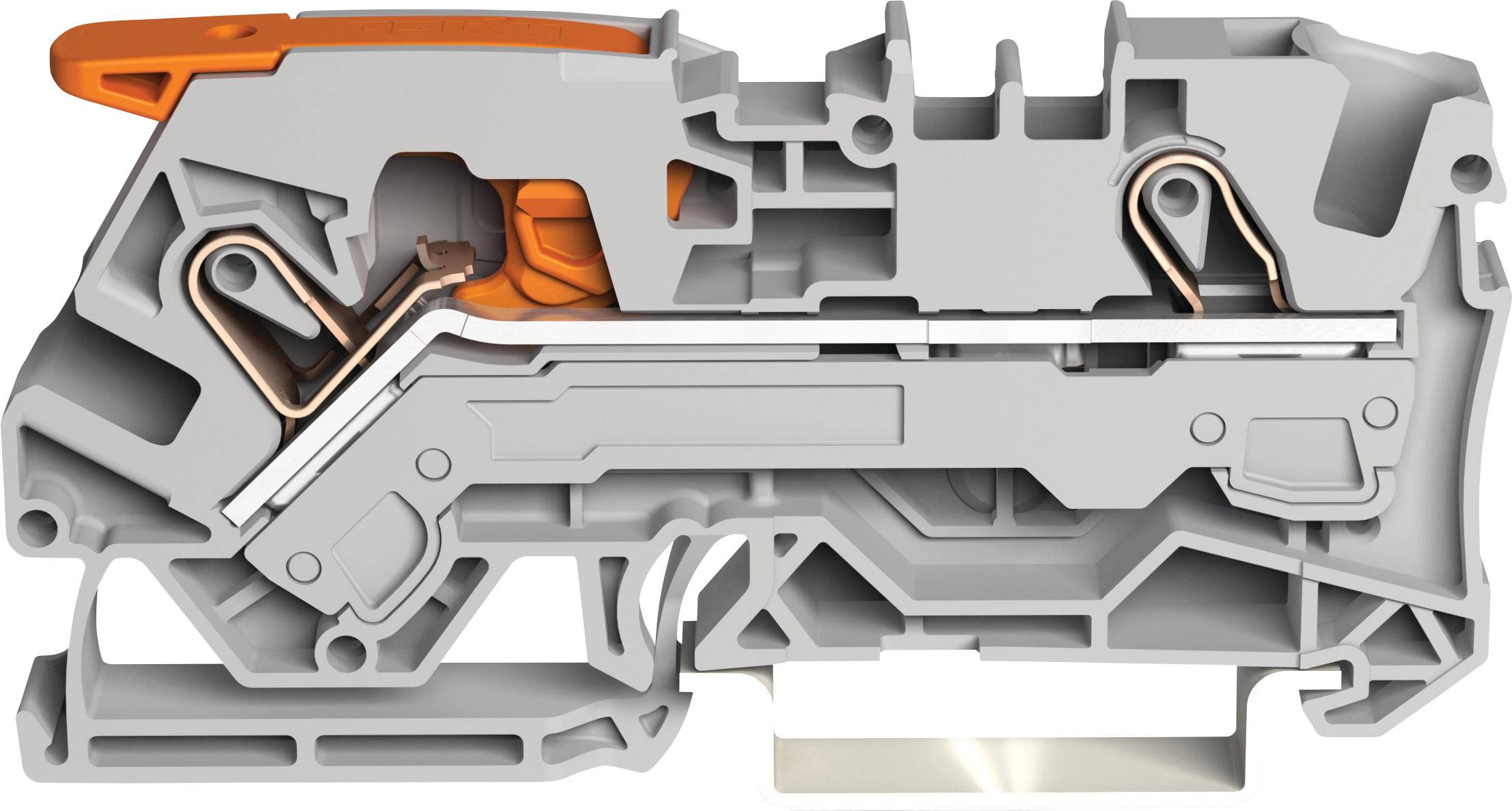

Abbildung ähnlich
Abbildung ähnlich
WAGO 2106-1201 Durchgangsklemme 7.50 mm Push-In-Klemme Grau 25 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Durchgangsklemme
Anschluss
Push-In-Klemme
Querschnitt flexibel (max.)
6 mm²
Querschnitt starr (max.)
10 mm²
Nennstrom - gerundet
41 A
Datenblatt (PDF)
Anzahl (Packungsgröße 25 St.)
Gesamt
€ 49,38
steuerfreie IGL
€ 7,92
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Produkt-Art
Durchgangsklemme
- Besonderheiten
mit CAGE CLAMP®
mit Hebel
- Anschluss
Push-In-Klemme
- Querschnitt flexibel (min.)
0.50 mm²
- Querschnitt flexibel (max.)
6 mm²
- Querschnitt starr (min.)
0.50 mm²
- Querschnitt starr (max.)
10 mm²
- AWG min.
20
- AWG max.
8
- Klemmenbreite
7.50 mm
- Anzahl Reihen
1
- Polzahl je Reihe
2
- Polzahl
2
- Herstellerfarbe
Grau
- Nennstrom
41 A
- Nennstrom - gerundet
41 A
- Nennspannung
800 V
- Abisolierlänge (min.)
13 mm
- Abisolierlänge (max.)
15 mm
- Herst.-Teilenr.
2106-1201
- Inhalt
25 St.
- Industrieverpackung
Ja
- Typ
2106-1201
- Abm.
(L x B x H) 74.80 x 7.50 x 32.90 mm
- Breite
7.50 mm
- Höhe
32.90 mm
- Länge
74.80 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1719177 WAGO 2106-1201 Durchgangsklemme 7.50 mm Push-In-Klemme Grau 25 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1719177 WAGO 2106-1201 Durchgangsklemme 7.50 mm Push-In-Klemme Grau 25 St.
Information
Information 1719177 WAGO 2106-1201 Durchgangsklemme 7.50 mm Push-In-Klemme Grau 25 St.
Beschreibung
WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 2106-1201
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:2-Leiter-Durchgangsklemme 6qmm, grauTyp:2106-1201Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:1,5..6 mm²Anschließbarer Leiterquerschnitt eindrähtig:1..10 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..6 mm²Bemessungsstrom In:41 ABemessungsspannung:800 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7,5 mmHöhe:74,8 mmTiefe:32,89999999 mmExplosionsgeprüfte Ausführung Ex e:jaAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 2106-1201: weitere Details
2-Leiter-Durchgangsklemme
mit Hebel und Push-in CAGE CLAMP®
6 mm²
mit Prüföffnung
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
grauDurchgangsklemme Serie 2106, grau
Die Durchgangsklemme mit der Artikelnummer 2106-1201 ermöglicht eine schnelle und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (7,5 x 74,8 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² ausgelegt. Diese Durchgangsreihenklemme wird durch einen Hebel sowie ein Betätigungswerkzeug betätigt. Die TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). EAN: 4055143742016
Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 6qmm, grau 2106-1201, Verpackungseinheit: 25 Stk., EAN: 4055143742016
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:2-Leiter-Durchgangsklemme 6qmm, grauTyp:2106-1201Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:1,5..6 mm²Anschließbarer Leiterquerschnitt eindrähtig:1..10 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..6 mm²Bemessungsstrom In:41 ABemessungsspannung:800 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7,5 mmHöhe:74,8 mmTiefe:32,89999999 mmExplosionsgeprüfte Ausführung Ex e:jaAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 2106-1201: weitere Details
2-Leiter-Durchgangsklemme
mit Hebel und Push-in CAGE CLAMP®
6 mm²
mit Prüföffnung
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
grauDurchgangsklemme Serie 2106, grau
Die Durchgangsklemme mit der Artikelnummer 2106-1201 ermöglicht eine schnelle und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (7,5 x 74,8 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² ausgelegt. Diese Durchgangsreihenklemme wird durch einen Hebel sowie ein Betätigungswerkzeug betätigt. Die TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). EAN: 4055143742016
Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 6qmm, grau 2106-1201, Verpackungseinheit: 25 Stk., EAN: 4055143742016
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 6qmm, grau 2106-1201, Verpackungseinheit: 25 Stk., EAN: 4055143742016
