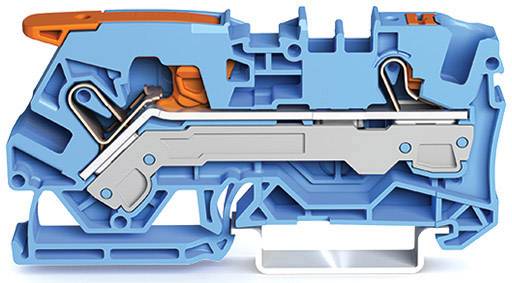

WAGO 2106-5204 Durchgangsklemme 7.50 mm Push-In-Klemme Blau 25 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Durchgangsklemme
Anschluss
Push-In-Klemme
Querschnitt flexibel (max.)
6 mm²
Querschnitt starr (max.)
10 mm²
Nennstrom - gerundet
41 A
Datenblatt (PDF)
Anzahl (Packungsgröße 25 St.)
Gesamt
€ 49,38
steuerfreie IGL
€ 7,92
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Produkt-Art
Durchgangsklemme
- Besonderheiten
mit Hebel
mit Drücker
mit CAGE CLAMP®
- Anschluss
Push-In-Klemme
- Querschnitt flexibel (min.)
0.50 mm²
- Querschnitt flexibel (max.)
6 mm²
- Querschnitt starr (min.)
0.50 mm²
- Querschnitt starr (max.)
10 mm²
- AWG min.
20
- AWG max.
8
- Klemmenbreite
7.50 mm
- Anzahl Reihen
1
- Polzahl je Reihe
2
- Polzahl
2
- Herstellerfarbe
Blau
- Nennstrom
41 A
- Nennstrom - gerundet
41 A
- Nennspannung
800 V
- Abisolierlänge (min.)
13 mm
- Abisolierlänge (max.)
15 mm
- Herst.-Teilenr.
2106-5204
- Inhalt
25 St.
- Industrieverpackung
Ja
- Typ
2106-5204
- Abm.
(L x B x H) 74.80 x 7.50 x 32.90 mm
- Breite
7.50 mm
- Höhe
32.90 mm
- Länge
74.80 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1719211 WAGO 2106-5204 Durchgangsklemme 7.50 mm Push-In-Klemme Blau 25 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1719211 WAGO 2106-5204 Durchgangsklemme 7.50 mm Push-In-Klemme Blau 25 St.
Information
Information 1719211 WAGO 2106-5204 Durchgangsklemme 7.50 mm Push-In-Klemme Blau 25 St.
Beschreibung
WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 2106-5204
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:2-Leiter-Durchgangsklemme 6qmm, blauTyp:2106-5204Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:1,5..6 mm²Anschließbarer Leiterquerschnitt eindrähtig:1..10 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..6 mm²Bemessungsstrom In:41 ABemessungsspannung:800 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7,5 mmHöhe:74,8 mmTiefe:32,89999999 mmExplosionsgeprüfte Ausführung Ex e:jaAbschlussplatte erforderlich:jaFarbe:blauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 2106-5204: weitere Details
2-Leiter-Durchgangsklemme
mit Hebel und Drücker
6 mm²
mit Prüföffnung
für Anwendungen Ex i geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
blauDurchgangsklemme Serie 2106 mit Push-in CAGE CLAMP®
Die Durchgangsklemme mit der Artikelnummer 2106-5204 ermöglicht einen schnellen und sicheren Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 13 bis 15 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (7,5 x 74,8 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet. Diese Durchgangsreihenklemme wird durch einen Hebel sowie einen Drücker betätigt. TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsoptionen: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). EAN: 4055143742467
Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 6qmm, blau 2106-5204, Verpackungseinheit: 25 Stk., EAN: 4055143742467
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:2-Leiter-Durchgangsklemme 6qmm, blauTyp:2106-5204Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:1,5..6 mm²Anschließbarer Leiterquerschnitt eindrähtig:1..10 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..6 mm²Bemessungsstrom In:41 ABemessungsspannung:800 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7,5 mmHöhe:74,8 mmTiefe:32,89999999 mmExplosionsgeprüfte Ausführung Ex e:jaAbschlussplatte erforderlich:jaFarbe:blauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 2106-5204: weitere Details
2-Leiter-Durchgangsklemme
mit Hebel und Drücker
6 mm²
mit Prüföffnung
für Anwendungen Ex i geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
blauDurchgangsklemme Serie 2106 mit Push-in CAGE CLAMP®
Die Durchgangsklemme mit der Artikelnummer 2106-5204 ermöglicht einen schnellen und sicheren Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 13 bis 15 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (7,5 x 74,8 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet. Diese Durchgangsreihenklemme wird durch einen Hebel sowie einen Drücker betätigt. TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsoptionen: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). EAN: 4055143742467
Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 6qmm, blau 2106-5204, Verpackungseinheit: 25 Stk., EAN: 4055143742467
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Durchgangsklemme 6qmm, blau 2106-5204, Verpackungseinheit: 25 Stk., EAN: 4055143742467
