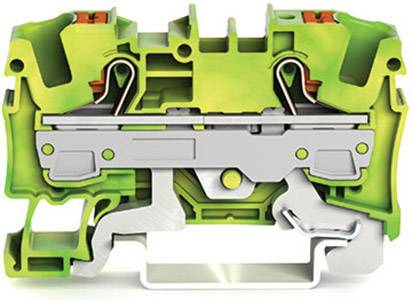

WAGO 2206-1207 Schutzleiterklemme 7.50 mm Push-In-Klemme Grün, Gelb 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schutzleiterklemme
Anschluss
Push-In-Klemme
Querschnitt flexibel (max.)
6 mm²
Querschnitt starr (max.)
10 mm²
Nennstrom - gerundet
41 A
Datenblatt (PDF)
48 Set(s)
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 3,25
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Durchgangs- und Schutzleiterklemme; mit Drücker Serie 2206
- PEN-Funktion möglich: ja, 0,5..10 mm², 1,5..6 mm², 1..10 mm², 0,5..6 mm², Federzuganschluss, 1, 2, Hutschiene TH35, Thermoplast, 105 °C, V0, 7,5 mm, 57,3 mm, 32,89999999 mm, Abschlussplatte erforderlich: ja, grün/gelb
Technische Daten
- PEN-Funktion möglich: jaAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1,5..6 mm²Anschließbarer Leiterquerschnitt eindrähtig: 1..10 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5..6 mm²Ausführung elektrischer Anschluss 1: FederzuganschlussAusführung elektrischer Anschluss 2: FederzuganschlussAnzahl der Etagen: 1Anzahl der Klemmstellen je Etage: 2Montageart: Hutschiene TH35Werkstoff des Isolierkörpers: ThermoplastBetriebstemperatur: 105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 7,5 mmHöhe: 57,3 mmTiefe: 32,89999999 mmAbschlussplatte erforderlich: jaFarbe: grün/gelbECLASS 7: Sicherungs-Reihenklemme (27141116)
- Produkt-Art
Schutzleiterklemme
- Besonderheiten
mit Drücker
mit CAGE CLAMP®
- Anschluss
Push-In-Klemme
- Querschnitt flexibel (min.)
0.50 mm²
- Querschnitt flexibel (max.)
6 mm²
- Querschnitt starr (min.)
0.50 mm²
- Querschnitt starr (max.)
10 mm²
- AWG min.
20
- AWG max.
8
- Klemmenbreite
7.50 mm
- Anzahl Reihen
1
- Polzahl je Reihe
2
- Polzahl
2
- Herstellerfarbe
Grün
Gelb
- Nennstrom
41 A
- Nennstrom - gerundet
41 A
- Abisolierlänge (min.)
13 mm
- Abisolierlänge (max.)
15 mm
- Herst.-Teilenr.
2206-1207
- Inhalt
1 St.
- Industrieverpackung
Ja
- Typ
2206-1207
- Abm.
(L x B x H) 57.30 x 7.50 x 32.90 mm
- Breite
7.50 mm
- Höhe
32.90 mm
- Länge
57.30 mm
- Gewicht
0.0200
- Material
Polyamid
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1719197 WAGO 2206-1207 Schutzleiterklemme 7.50 mm Push-In-Klemme Grün, Gelb 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1719197 WAGO 2206-1207 Schutzleiterklemme 7.50 mm Push-In-Klemme Grün, Gelb 1 St.
Information
Information 1719197 WAGO 2206-1207 Schutzleiterklemme 7.50 mm Push-In-Klemme Grün, Gelb 1 St.
Beschreibung
WAGO GmbH & Co. KG 2-Leiter-Schutzleiterkl. 2206-1207
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:2-Leiter-Schutzleiterkl. 6qmm, grün-gelbTyp:2206-1207PEN-Funktion möglich:jaAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:1,5..6 mm²Anschließbarer Leiterquerschnitt eindrähtig:1..10 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..6 mm²Ausführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7,5 mmHöhe:57,3 mmTiefe:32,89999999 mmAbschlussplatte erforderlich:jaFarbe:grün/gelb
WAGO GmbH & Co. KG 2-Leiter-Schutzleiterkl. 2206-1207: weitere Details
2-Leiter-Schutzleiterklemme
mit Drücker
6 mm²
mit Prüföffnung
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
grün-gelbSchutzleiterklemme Serie 2206 mit Drücker
Die Schutzleiterklemme (Artikelnummer 2206-1207) ermöglicht eine schnelle und zuverlässige Verdrahtung. Diese Schutzleiterklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Schutzleiterklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm². Für diese Durchgangsreihenklemme erfolgt die Betätigung per Drücker. TOPJOB® S Reihenklemmen sorgen in verschiedenen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). EAN: 4055143712064
Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Schutzleiterkl. 6qmm, grün-gelb 2206-1207, Verpackungseinheit: 1 Stk., EAN: 4055143712064
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:2-Leiter-Schutzleiterkl. 6qmm, grün-gelbTyp:2206-1207PEN-Funktion möglich:jaAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:1,5..6 mm²Anschließbarer Leiterquerschnitt eindrähtig:1..10 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..6 mm²Ausführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7,5 mmHöhe:57,3 mmTiefe:32,89999999 mmAbschlussplatte erforderlich:jaFarbe:grün/gelb
WAGO GmbH & Co. KG 2-Leiter-Schutzleiterkl. 2206-1207: weitere Details
2-Leiter-Schutzleiterklemme
mit Drücker
6 mm²
mit Prüföffnung
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
grün-gelbSchutzleiterklemme Serie 2206 mit Drücker
Die Schutzleiterklemme (Artikelnummer 2206-1207) ermöglicht eine schnelle und zuverlässige Verdrahtung. Diese Schutzleiterklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Schutzleiterklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm². Für diese Durchgangsreihenklemme erfolgt die Betätigung per Drücker. TOPJOB® S Reihenklemmen sorgen in verschiedenen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). EAN: 4055143712064
Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Schutzleiterkl. 6qmm, grün-gelb 2206-1207, Verpackungseinheit: 1 Stk., EAN: 4055143712064
Ausführung
- Ausstattung: 0,5..10 mm², 1,5..6 mm², 1..10 mm², 0,5..6 mm², Thermoplast, 105 °C, V0, grün/gelb
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Schutzleiterkl. 6qmm, grün-gelb 2206-1207, Verpackungseinheit: 1 Stk., EAN: 4055143712064
