WAGO 736-616 Doppelstockklemme 2.50 mm² Polzahl 32 Orange 14 St. kaufen

Oranger Stecker mit mehreren Anschlüssen, geeignet für elektronische Geräte oder Platinen, zeigt detailreiche Bauweise zur Verbindung.

Liniengrafik zeigt Strombelastbarkeit in A gegen Umgebungstemperatur in °C. Verschiedene farbige Linien repräsentieren 2-, 4-, 6-, 12-polige Leiter.

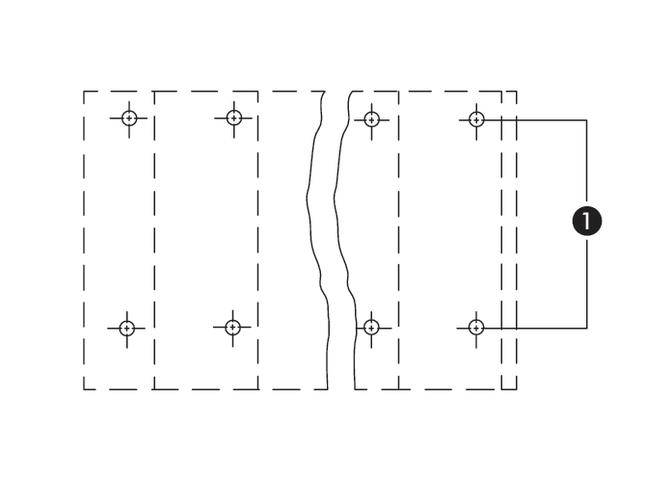

Technische Zeichnung zeigt zwei nebeneinander platzierte rechteckige Objekte mit Befestigungspunkten. Nummer '1' markiert relevante Linie.

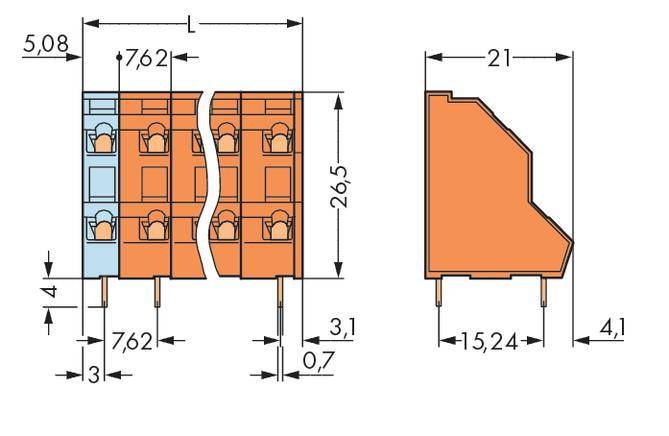

Technische Zeichnung eines elektrischen Steckverbinders mit Maßen: Länge 21 mm, Höhe 26,5 mm. Enthält detaillierte Abmessungen.

1/4

Produkt-Art

Doppelstockklemme

7.62 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

Lieferung Do., 24. Sept.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 14 St.)

Set(s)

Gesamt

€ 146,35

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 220,83

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Doppelstockklemme

Inhalt 14 St.

Technische Daten

Typ: 736-616

Produkt-Art: Doppelstockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 7.62 mm

Anzahl Reihen: 2

Polzahl je Reihe: 16

Polzahl: 32

Serie: 736

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Orange

Drahtschutz: Ja

Herst.-Teilenr.: 736-616

Industrieverpackung: Ja

Inhalt: 14 St.

Nennspannung: 630 V

Breite: 120.30 mm

Höhe: 30.50 mm

Länge: 21.00 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 544338 WAGO 736-616 Doppelstockklemme 2.50 mm² Polzahl 32 Orange 14 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544338 WAGO 736-616 Doppelstockklemme 2.50 mm² Polzahl 32 Orange 14 St.

Beschreibung

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-616

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. 2,5mm²Typ:736-616Höhe:26,5 mmAnzahl der elektrischen Anschlüsse:32Anzahl der Etagen:2Rastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-616: weitere Details
Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 7,62 mm
32-polig
CAGE CLAMP®
orangeLeiterplattenklemme Serie 736 mit Lötstiftabmessungen 0,7 x 0,7 mm

Bei dieser Leiterplattenklemme (Artikelnummer 736-616) steht eine schnelle und zuverlässige Verbindung im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (120,4 x 30,6 x 21) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Platine. EAN: 4044918914741

Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 2,5mm² 736-616, Verpackungseinheit: 14 Stk., EAN: 4044918914741
