WAGO 739-306 Federkraftklemmblock 1.50 mm² Polzahl 6 Grau 200 St. kaufen

Grau gefärbter rechteckiger Steckverbinder mit mehreren Anschlusskontakten, häufig in elektronischen Geräten verwendet.

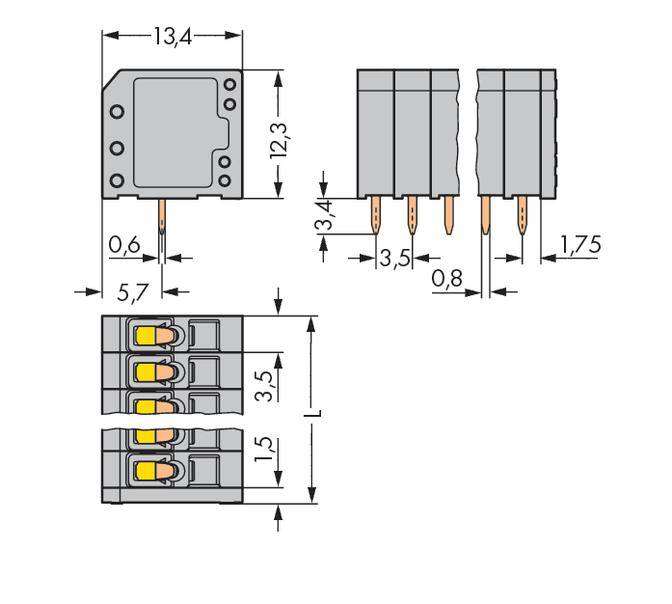

Technische Zeichnung eines elektronischen Bauteils mit Maßen in Millimetern: 13,4 x 12,3 x 13,4. Zeigt Front- und Seitenansicht.

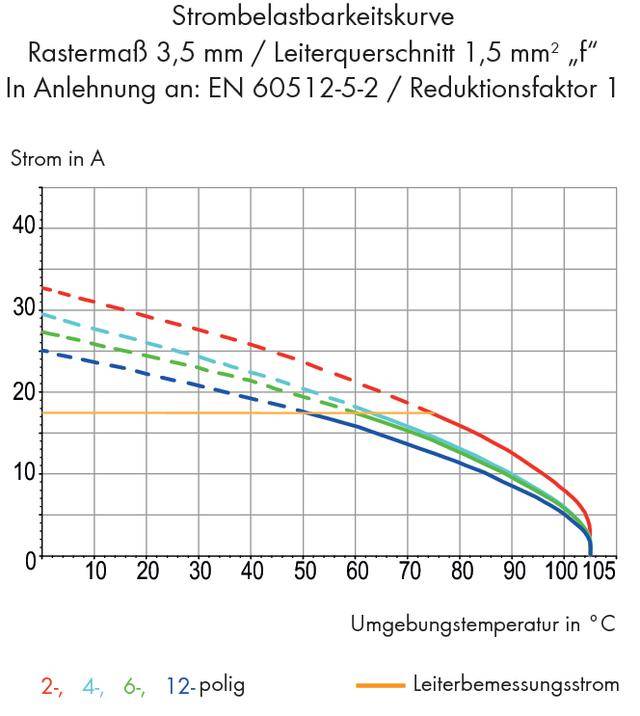

Diagramm zeigt Strombelastbarkeitskurven für 2-, 4-, 6-, 12-polige Leiter bei Umgebungstemperaturen von 0 bis 105 °C gemäß Norm EN 60512-5-2.

1/3

Produkt-Art

Federkraftklemmblock

3.50 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 200 St.)

Set(s)

Gesamt (€ 2,48 / Stück)

€ 495,83

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Typ: 739-306

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit CAGE CLAMP®

RM: 3.50 mm

Anzahl Reihen: 1

Polzahl je Reihe: 6

Polzahl: 6

Serie: 739

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 1.50 mm²

Querschnitt starr (max.): 1.50 mm²

AWG min.: 28

Steckrichtung: Senkrecht zur Leiterplatte

AWG max.: 14

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Gewicht: 3.86 g

Herst.-Teilenr.: 739-306

Industrieverpackung: Ja

Inhalt: 200 St.

Nennspannung: 160 V

Breite: 22.50 mm

Höhe: 15.70 mm

Länge: 13.40 mm

Tiefe: 13.4 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 544905 WAGO 739-306 Federkraftklemmblock 1.50 mm² Polzahl 6 Grau 200 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544905 WAGO 739-306 Federkraftklemmblock 1.50 mm² Polzahl 6 Grau 200 St.

Beschreibung

WAGO GmbH & Co. KG Klemmenleiste 739-306

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Klemmenleiste Typ:739-306Höhe:12,3 mmAnzahl der elektrischen Anschlüsse:6Anzahl der Etagen:1Rastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,5 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Klemmenleiste 739-306: weitere Details
Leiterplattenklemme
1,5 mm²
Rastermaß 3,5 mm
6-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 739 mit 90 ° Leitereinführung zur Platine

Bei dieser Leiterplattenklemme (Artikelnummer 739-306) steht eine einfache und sichere Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (22,5 x 15,7 x 13,4) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Die Kontaktoberfläche ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird im Winkel von 90 ° zur Platine eingeführt. EAN: 4044918301398

Geliefert wird: WAGO GmbH & Co. KG Klemmenleiste 739-306, Verpackungseinheit: 200 Stk., EAN: 4044918301398
