WAGO 770-203 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 3 25 A Schwarz 100 St. kaufen

Zwei graue Steckverbinder mit nummerierten Anschlüssen. Der linke zeigt die Rückseite mit '3', '2', '1', der rechte die Vorderseite mit '1', '2', '3'.

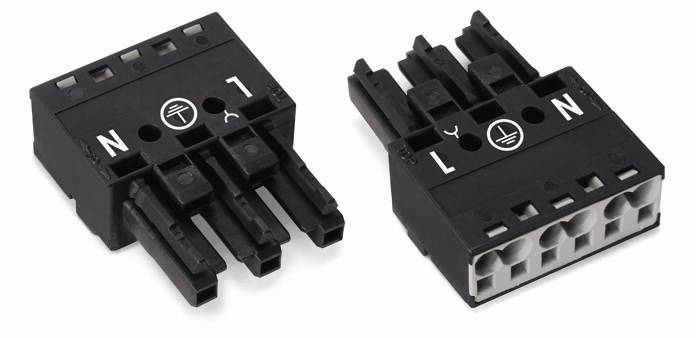

'Schwarz-weiße elektrische Steckverbinder, markiert mit N, L, und Erdungssymbolen, zeigen Anschlüsse für elektrische Leitungen.'

1/2

Produkt-Art

Netz-Steckverbinder

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Zugfeder

Nennspannung

250 V

Datenblatt (PDF)

Lieferung Mi., 16. Sept.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt

€ 205,32

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 30. Sept.

Kostenfreier Versand

€ 245,83

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Buchse

770-203
Industrieverpackung mit 100 Stück

Technische Daten

Produkt-Art: Netz-Steckverbinder

Bauform: Buchse, gerade

Gesamtpolzahl: 3

Anschluss: Zugfeder

Nennspannung: 250 V

Herstellerfarbe: Schwarz

Inhalt: 100 St.

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

: 20 - 12

Herst.-Teilenr.: 770-203

Industrieverpackung: Ja

Kodierung: A

Kontaktmaterial: Kupferlegierung

Polzahl: 3

Breite: 30 mm

Höhe: 12.9 mm

Serie: WINSTA MIDI

Typ: 770-203

Tiefe: 37.5 mm

: 30

: Buchse

: FALSE

: 12.9 mm

: Federzuganschluss

: separat

: 25 A

: 250 V

: FALSE

: 3

: 37.5 m

: Polyamid (PA)

: verzinnt

: 3

: TRUE

: 4 kV

: 1 mΩ

: CuSn

: IP20

: L, N, PE

: schwarz

: 0.044

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 655223 WAGO 770-203 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 3 25 A Schwarz 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 655223 WAGO 770-203 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 3 25 A Schwarz 100 St.

Beschreibung

WAGO GmbH & Co. KG Buchse 770-203

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Buchse 2x0,5-4mmq schwarzTyp:770-203Ausführung:BuchseBemessungsspannung:250 VBemessungsstrom:25 APolzahl:3Schutzart (IP):IP20Anschlussart:FederzuganschlussKabeldurchmesser:0 mmAnschlussquerschnitt (feindrähtig):0,5..4 mm²Anschlussquerschnitt (eindrähtig):0,5..4 mm²Anzahl der Anschlüsse je Pol:2Pol-Kennzeichnung:L, N, PEMechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:schwarzArt der Verriegelung:separatMit Zugentlastung:neinMax. Dauertemperaturbeständigkeit Kontaktteil:85 °CMax. Dauertemperaturbeständigkeit Zugentlastung:105 °CWerkstoff des Gehäuses:Polyamid (PA)Halogenfrei:neinBrandlast:0,04389 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:4 kVLänge:37,5 mmHöhe:12,9 mmBreite:30 mm
WAGO GmbH & Co. KG Buchse 770-203: weitere Details
Buchse
3-polig
Kod. A
4,00 mm²
schwarzFederleiste/Buchse WINSTA® MIDI 3-polig

Die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Anwendungen fehlerfrei montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.

Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für jede Anwendung geeignet.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
EAN: 4044918252225

Geliefert wird: WAGO GmbH & Co. KG Buchse 2x0,5-4mmq schwarz 770-203, Verpackungseinheit: 100 Stk., EAN: 4044918252225
