WAGO 789-508 Industrierelais Nennspannung: 230 V/AC Schaltstrom (max.): 12 A 1 Wechsler 1 St. kaufen

Schaltplan eines Elektromotors mit Anschlüssen A1, A2 und Klemmen 11, 12, 14, zeigt die elektrische Verdrahtung und Schalterposition.

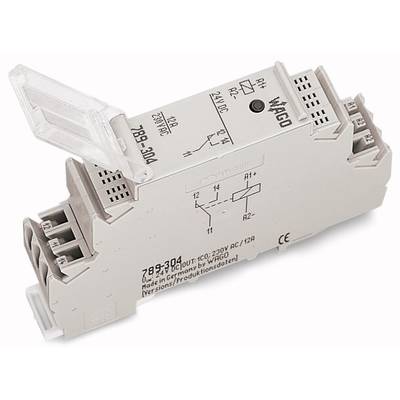

Elektrisches Bauteil von WAGO für DIN-Schienenmontage, Modell 789-304, mit technischen Spezifikationen und Anschlüssen sichtbar.

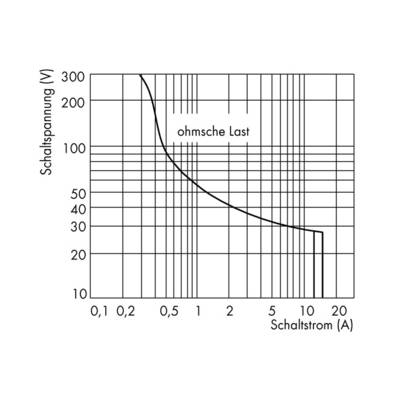

Diagramm zeigt Kurve einer ohmschen Last. Achsen: Schalspannung (0-300 V), Schaltstrom (0,1-20 A). Spannung sinkt bei steigendem Strom.

1/3

Produkt-Art

Industrierelais

Kontaktart

1 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

12 A

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 36,62

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mi., 2. Sept.

1 Stück

Versand

€ 49,99

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Ausführung des elektrischen Anschlusses: Federzuganschluss , Komplettgerät mit Sockel: Ja , Mit abnehmbaren Klemmen: Nein , Mit LED-Anzeige: Ja , Bemessungssteuerspeisespannung AC 50 Hz: 230 V, Bemessungssteuerspeisespannung AC 50 Hz: 230 V, Bemessungssteuerspeisespannung AC 60 Hz: 230 V, Bemessungssteuerspeisespannung AC 60 Hz: 230 V, Spannungsart zur Betätigung: AC , Antrieb, Polung: ungepolt , Schaltverhalten des Antriebs: monostabil , Anzahl der Kontakte als Öffner: 0 , Anzahl der Kontakte als Schließer: 0 , Anzahl der Kontakte als Wechsler: 1 , Art des Schaltkontaktes: Einfachkontakt , Mit zwangsgeführten Kontakten: Nein , Nennstrom: 12 A, Schutzart (IP): IP20 , Breite: 17.5 mm, Höhe: 90 mm, Tiefe: 90 mm

Produkt-Art: Industrierelais

Typ: 789-508

Anschluss: Zugfeder

Herstellerfarbe: Grau

Ansprechzeit: 7 ms

Abfallzeit: 3 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi 90/10

Nennspannung: 230 V/AC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 12 A

Max. Schaltleistung: 3000 VA

Länge: 90 mm

Breite: 17.5 mm

Höhe: 55 mm

Abm.: (L x B x H) 90 x 17.5 x 55 mm

Inhalt: 1 St.

Gewicht: 51.1 g

Dokumente & Downloads

Datenblatt

Datenblatt 640881 WAGO 789-508 Industrierelais Nennspannung: 230 V/AC Schaltstrom (max.): 12 A 1 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 640881 WAGO 789-508 Industrierelais Nennspannung: 230 V/AC Schaltstrom (max.): 12 A 1 Wechsler 1 St.

Beschreibung

WAGO GmbH & Co. KG Schaltrelais-Baustein 789-508

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Schaltrelais-Baustein 1W,AC230VTyp:789-508Ausführung des elektrischen Anschlusses:FederzuganschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:230 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:NickelWerkstoff der Kontaktbeschichtung:SilberNennstrom:12 ASchutzart (IP):IP20Breite:17,5 mmHöhe:90 mmTiefe:90 mm
WAGO GmbH & Co. KG Schaltrelais-Baustein 789-508: weitere Details
Relaismodul
Eingangsnennspannung AC 230 V
1 Wechsler
Grenzdauerstrom 12 A
Statusanzeige rot
18 mm Baubreite
2,50 mm²
grauKurzbeschreibung:Von der einfachen Lichtsteuerung in Gebäudeinstallationen, wie z. B. im Wohnungsbau, in Hotels, Bürogebäuden oder Tiefgaragen etc., bis hin zu Installationen in Industrieschaltschränken reicht das Einsatzspektrum der WAGO-Schaltrelais, Serie 789. Die 17,5 mm breite Bauform im Reiheneinbaugehäuse eignet sich insbesondere für den Einbau in Installationsverteilern und Zählerplätzen. EAN: 4017332819398

Geliefert wird: WAGO GmbH & Co. KG Schaltrelais-Baustein 1W,AC230V 789-508, Verpackungseinheit: 1 Stk., EAN: 4017332819398
