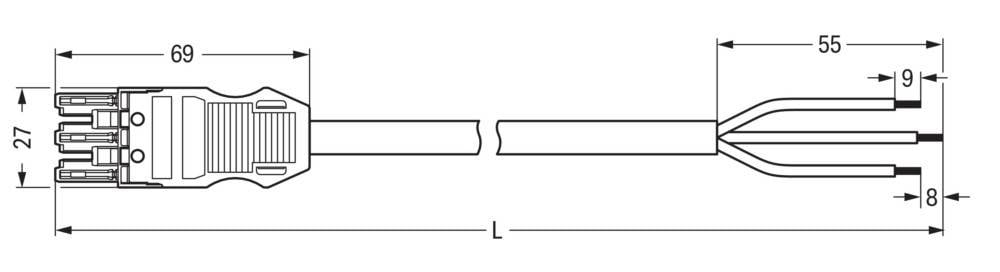

WAGO WINSTA MIDI Steckverbinder-System 3-5x4 mm² Anschlussleitung, Buchse - offenes Leitungsende, 3 polig, schwarz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Netz-Anschlusskabel
Anschluss
Buchse
Offene Leitungsenden
Inhalt
1 St.
Besonderheiten
mit CAGE CLAMP®
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 10,33
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
WINSTA Anschlussleitung
- 250 V, 20 A, 3, Schutzart (IP): IP20, sonstige, Buchse, freies Leitungsende, ultraschallverdichtete Aderenden, 3000 mm, Mechanische Codierung: ja, schwarz, Polyamid (PA), H05Z1Z1-F, 9,2..11,4 mm, 55 mm, 9 mm, L, N, PE, 2,5 mm², separat, 105 °C, 70 °C, 85 °C, Halogenfrei: ja, 24,850224 kWh, CuSn, verzinnt, 1 mOhm, 4 kV, Brandverhaltensklasse nach EN 13501-6: Eca
Technische Daten
- Bemessungsspannung: 250 VBemessungsstrom: 20 APolzahl: 3Schutzart (IP): IP20Art der konfektionierten Leitung: sonstigeAusführung Seite 1: BuchseAusführung Seite 2: freies LeitungsendeLeiterendenbehandlung: ultraschallverdichtete AderendenGesamtlänge: 3000 mmMechanische Codierung: jaFarbe der Codierung/Kontakteinsatz: schwarzWerkstoff des Gehäuses: Polyamid (PA)Gehäusefarbe: schwarzKabeltyp: H05Z1Z1-FKabeldurchmesser: 9,2..11,4 mmAbmantellänge: 55 mmAbisolierlänge: 9 mmMantel-Farbe: schwarzPol-Kennzeichnung: L, N, PELeiternennquerschnitt: 2,5 mm²Art der Verriegelung: separatIsolierteil dauertemperaturbeständig bis: 105 °CLeitung dauertemperaturbeständig bis: 70 °CMax. Betriebstemperatur am Leiter: 85 °CHalogenfrei: jaBrandlast: 24,850224 kWhKontaktmaterial: CuSnOberflächenbehandlung Kontakte: verzinntVerschmutzungsgrad: 3Durchgangswiderstand: 1 mOhmBemessungsstoßspannung: 4 kVBrandverhaltensklasse nach EN 13501-6: EcaVerpackungseinheit: 1 StückMaße (cm): 240 × 240 × 34Bruttogewicht: 0,453 kg, Nettogewicht: 0 kgECLASS 7: Konfektionierte Leitung für steckbare Gebäudeinstallation (27440604)
- Verpackungsart
Piece
- Produkt-Art
Netz-Anschlusskabel
- Besonderheiten
mit CAGE CLAMP®
- Anschluss
Buchse
Offene Leitungsenden
- Polzahl
3
- Herstellerfarbe
Schwarz
- Herst.-Teilenr.
771-9993/117-301
- Inhalt
1 St.
- Typ
771-9993/117-301
- Abm.
(L x B x H) 3000 mm x 240 cm x 34 cm
- Breite
240 cm
- Höhe
34 cm
- Länge
3000 mm
- Passend für (Details)
Schaltschrank. Leiterplatte. Leuchtenanschluss
- Bem.-Stoßspg.
4 kV
- Verschmutzungsgrad
3
- Gewicht
0.453 kg
- Isolationsmaterial
Polyamid
- Anschluss A
Buchse
- Anschluss B
offene Kabelenden
- Abisolierlänge
9 mm mm
TRUE
2.5 mm²
H05Z1Z1-F
schwarz
separat
20 A
250 V
3000 m
3
schwarz
9.2-11.4 mm
verzinnt
3
TRUE
4 kV
1 mΩ
IP20
L, N, PE
schwarz
24.894
9 mm
55
sonstige
Buchse
freies Leitungsende
105 °C
ultraschallverdichtete Aderenden
70 °C
85
Eca
Dokumente & Downloads
Datenblatt
Datenblatt 810473185 WAGO WINSTA MIDI Steckverbinder-System 3-5x4 mm² Anschlussleitung, Buchse - offenes Leitungsende, 3 polig, schwarz
Beschreibung
WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9993/117-301
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:konfekt. Anschlussleitung Eca,BuchseTyp:771-9993/117-301Bemessungsspannung:250 VBemessungsstrom:20 APolzahl:3Schutzart (IP):IP20Art der konfektionierten Leitung:sonstigeAusführung Seite 1:BuchseAusführung Seite 2:freies LeitungsendeLeiterendenbehandlung:ultraschallverdichtete AderendenGesamtlänge:3000 mmMechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:schwarzWerkstoff des Gehäuses:Polyamid (PA)Gehäusefarbe:schwarzKabeltyp:H05Z1Z1-FKabeldurchmesser:9,2..11,4 mmAbmantellänge:55 mmAbisolierlänge:9 mmMantel-Farbe:schwarzPol-Kennzeichnung:L, N, PELeiternennquerschnitt:2,5 mm²Art der Verriegelung:separatIsolierteil dauertemperaturbeständig bis:105 °CLeitung dauertemperaturbeständig bis:70 °CMax. Betriebstemperatur am Leiter:85 °CHalogenfrei:jaBrandlast:24,850224 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:4 kVBrandverhaltensklasse nach EN 13501-6:Eca
WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9993/117-301: weitere Details
konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
3-polig
Kod. A
H05Z1Z1-F 3G 2,5 mm²
3 m
2,50 mm²
schwarzkonfektionierte Anschlussleitung WINSTA® MIDI 3-polig
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder ist für eine Last bis 20 A ausgelegt. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie die Installation flexibel, einfach, schnell und sicher erledigen können. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse E von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in vielen allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
EAN: 4044918586450
Geliefert wird: WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Buchse 771-9993/117-301, Verpackungseinheit: 1 Stk., EAN: 4044918586450
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:konfekt. Anschlussleitung Eca,BuchseTyp:771-9993/117-301Bemessungsspannung:250 VBemessungsstrom:20 APolzahl:3Schutzart (IP):IP20Art der konfektionierten Leitung:sonstigeAusführung Seite 1:BuchseAusführung Seite 2:freies LeitungsendeLeiterendenbehandlung:ultraschallverdichtete AderendenGesamtlänge:3000 mmMechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:schwarzWerkstoff des Gehäuses:Polyamid (PA)Gehäusefarbe:schwarzKabeltyp:H05Z1Z1-FKabeldurchmesser:9,2..11,4 mmAbmantellänge:55 mmAbisolierlänge:9 mmMantel-Farbe:schwarzPol-Kennzeichnung:L, N, PELeiternennquerschnitt:2,5 mm²Art der Verriegelung:separatIsolierteil dauertemperaturbeständig bis:105 °CLeitung dauertemperaturbeständig bis:70 °CMax. Betriebstemperatur am Leiter:85 °CHalogenfrei:jaBrandlast:24,850224 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:4 kVBrandverhaltensklasse nach EN 13501-6:Eca
WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9993/117-301: weitere Details
konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
3-polig
Kod. A
H05Z1Z1-F 3G 2,5 mm²
3 m
2,50 mm²
schwarzkonfektionierte Anschlussleitung WINSTA® MIDI 3-polig
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder ist für eine Last bis 20 A ausgelegt. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie die Installation flexibel, einfach, schnell und sicher erledigen können. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse E von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in vielen allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
EAN: 4044918586450
Geliefert wird: WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Buchse 771-9993/117-301, Verpackungseinheit: 1 Stk., EAN: 4044918586450
Ausführung
- Ausstattung: 250 V, ultraschallverdichtete Aderenden, schwarz, schwarz, 9 mm, schwarz, 2,5 mm², 105 °C, 70 °C, 85 °C, 4 kV
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Buchse 771-9993/117-301, Verpackungseinheit: 1 Stk., EAN: 4044918586450
