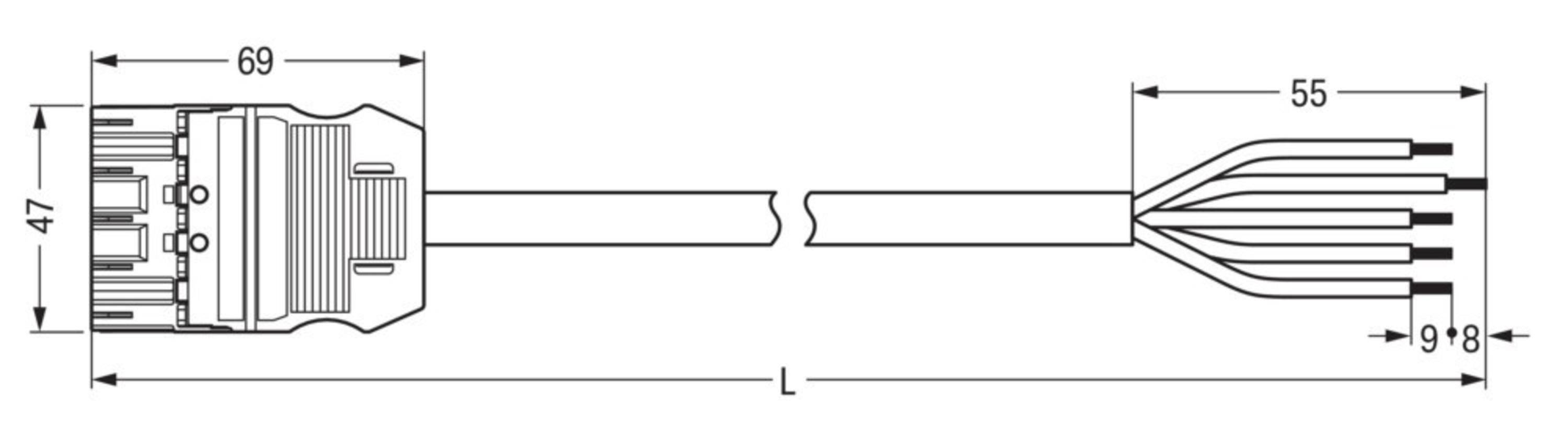

WAGO WINSTA MIDI Steckverbinder-System 3-5x4 mm² Anschlussleitung, Stecker - offenes Leitungsende, 5 polig, schwarz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Netz-Anschlusskabel
Anschluss
Stecker
Offene Leitungsenden
Inhalt
1 St.
Besonderheiten
mit PUSH-IN-Federanschluss
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 9,27
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
WINSTA Anschlussleitung
- 400 V, 16 A, 5, Schutzart (IP): IP20, sonstige, Stecker, freies Leitungsende, ultraschallverdichtete Aderenden, 1000 mm, Mechanische Codierung: ja, blau, Polyamid (PA), schwarz, H05Z1Z1-F, 9,3..11,6 mm, 55 mm, 9 mm, 1,5 mm², separat, 105 °C, 70 °C, 85 °C, Halogenfrei: ja, 8,374541 kWh, CuSn, verzinnt, 3, 1 mOhm, 6 kV, Brandverhaltensklasse nach EN 13501-6: Eca
Technische Daten
- Bemessungsspannung: 400 VBemessungsstrom: 16 APolzahl: 5Schutzart (IP): IP20Art der konfektionierten Leitung: sonstigeAusführung Seite 1: SteckerAusführung Seite 2: freies LeitungsendeLeiterendenbehandlung: ultraschallverdichtete AderendenGesamtlänge: 1000 mmMechanische Codierung: jaFarbe der Codierung/Kontakteinsatz: blauWerkstoff des Gehäuses: Polyamid (PA)Gehäusefarbe: schwarzKabeltyp: H05Z1Z1-FKabeldurchmesser: 9,3..11,6 mmAbmantellänge: 55 mmAbisolierlänge: 9 mmMantel-Farbe: schwarzLeiternennquerschnitt: 1,5 mm²Art der Verriegelung: separatIsolierteil dauertemperaturbeständig bis: 105 °CLeitung dauertemperaturbeständig bis: 70 °CMax. Betriebstemperatur am Leiter: 85 °CHalogenfrei: jaBrandlast: 8,374541 kWhKontaktmaterial: CuSnOberflächenbehandlung Kontakte: verzinntVerschmutzungsgrad: 3Durchgangswiderstand: 1 mOhmBemessungsstoßspannung: 6 kVBrandverhaltensklasse nach EN 13501-6: EcaVerpackungseinheit: 1 StückMaße (cm): 240 × 240 × 23Bruttogewicht: 0,173 kg, Nettogewicht: 0 kgECLASS 7: Konfektionierte Leitung für steckbare Gebäudeinstallation (27440604)
- Verpackungsart
Piece
- Produkt-Art
Netz-Anschlusskabel
- Besonderheiten
mit PUSH-IN-Federanschluss
- Anschluss
Stecker
Offene Leitungsenden
- Polzahl
5
- Herstellerfarbe
Schwarz
- Herst.-Teilenr.
771-9985/216-101
- Inhalt
1 St.
- Typ
771-9985/216-101
- Länge
1000 mm
- Bem.-Stoßspg.
6 kV
- Verschmutzungsgrad
3
- Gewicht
0.173 kg
- Isolationsmaterial
Polyamid
- Anschluss A
Stecker
- Anschluss B
offene Kabelenden
- Abisolierlänge
9 mm mm
TRUE
1.5 mm²
H05Z1Z1-F
schwarz
separat
16 A
400 V
1000 m
5
schwarz
9.3-11.6 mm
verzinnt
3
TRUE
6 kV
1 mΩ
IP20
blau
8.378
9 mm
55
sonstige
Stecker
freies Leitungsende
105 °C
ultraschallverdichtete Aderenden
70 °C
85
Eca
Dokumente & Downloads
Datenblatt
Datenblatt 810472853 WAGO WINSTA MIDI Steckverbinder-System 3-5x4 mm² Anschlussleitung, Stecker - offenes Leitungsende, 5 polig, schwarz
Beschreibung
WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9985/216-101
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:konfekt. Anschlussleitung Eca,SteckerTyp:771-9985/216-101Bemessungsspannung:400 VBemessungsstrom:16 APolzahl:5Schutzart (IP):IP20Art der konfektionierten Leitung:sonstigeAusführung Seite 1:SteckerAusführung Seite 2:freies LeitungsendeLeiterendenbehandlung:ultraschallverdichtete AderendenGesamtlänge:1000 mmMechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:blauWerkstoff des Gehäuses:Polyamid (PA)Gehäusefarbe:schwarzKabeltyp:H05Z1Z1-FKabeldurchmesser:9,3..11,6 mmAbmantellänge:55 mmAbisolierlänge:9 mmMantel-Farbe:schwarzLeiternennquerschnitt:1,5 mm²Art der Verriegelung:separatIsolierteil dauertemperaturbeständig bis:105 °CLeitung dauertemperaturbeständig bis:70 °CMax. Betriebstemperatur am Leiter:85 °CHalogenfrei:jaBrandlast:8,374541 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:6 kVBrandverhaltensklasse nach EN 13501-6:Eca
WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9985/216-101: weitere Details
konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
1 m
1,50 mm²
blaukonfektionierte Anschlussleitung WINSTA® MIDI Kodierung I
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz gewährleistet die zügige und fachgerechte Montage. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich besonders für die einfache und smarte Lichtinstallation wie zum Beispiel für die Dimmung bei DALI-Leuchten. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für smarte und einfache Lichtinstallation.
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.
EAN: 4045454389710
Geliefert wird: WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Stecker 771-9985/216-101, Verpackungseinheit: 1 Stk., EAN: 4045454389710
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:konfekt. Anschlussleitung Eca,SteckerTyp:771-9985/216-101Bemessungsspannung:400 VBemessungsstrom:16 APolzahl:5Schutzart (IP):IP20Art der konfektionierten Leitung:sonstigeAusführung Seite 1:SteckerAusführung Seite 2:freies LeitungsendeLeiterendenbehandlung:ultraschallverdichtete AderendenGesamtlänge:1000 mmMechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:blauWerkstoff des Gehäuses:Polyamid (PA)Gehäusefarbe:schwarzKabeltyp:H05Z1Z1-FKabeldurchmesser:9,3..11,6 mmAbmantellänge:55 mmAbisolierlänge:9 mmMantel-Farbe:schwarzLeiternennquerschnitt:1,5 mm²Art der Verriegelung:separatIsolierteil dauertemperaturbeständig bis:105 °CLeitung dauertemperaturbeständig bis:70 °CMax. Betriebstemperatur am Leiter:85 °CHalogenfrei:jaBrandlast:8,374541 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:6 kVBrandverhaltensklasse nach EN 13501-6:Eca
WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9985/216-101: weitere Details
konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
1 m
1,50 mm²
blaukonfektionierte Anschlussleitung WINSTA® MIDI Kodierung I
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz gewährleistet die zügige und fachgerechte Montage. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich besonders für die einfache und smarte Lichtinstallation wie zum Beispiel für die Dimmung bei DALI-Leuchten. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für smarte und einfache Lichtinstallation.
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.
EAN: 4045454389710
Geliefert wird: WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Stecker 771-9985/216-101, Verpackungseinheit: 1 Stk., EAN: 4045454389710
Ausführung
- Ausstattung: 400 V, ultraschallverdichtete Aderenden, blau, schwarz, 9 mm, schwarz, 1,5 mm², 105 °C, 70 °C, 85 °C, 6 kV
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Stecker 771-9985/216-101, Verpackungseinheit: 1 Stk., EAN: 4045454389710
