Walther Werke WAV0131R1 WAV0131R1 Anschlussschrank Inhalt 1 St. kaufen

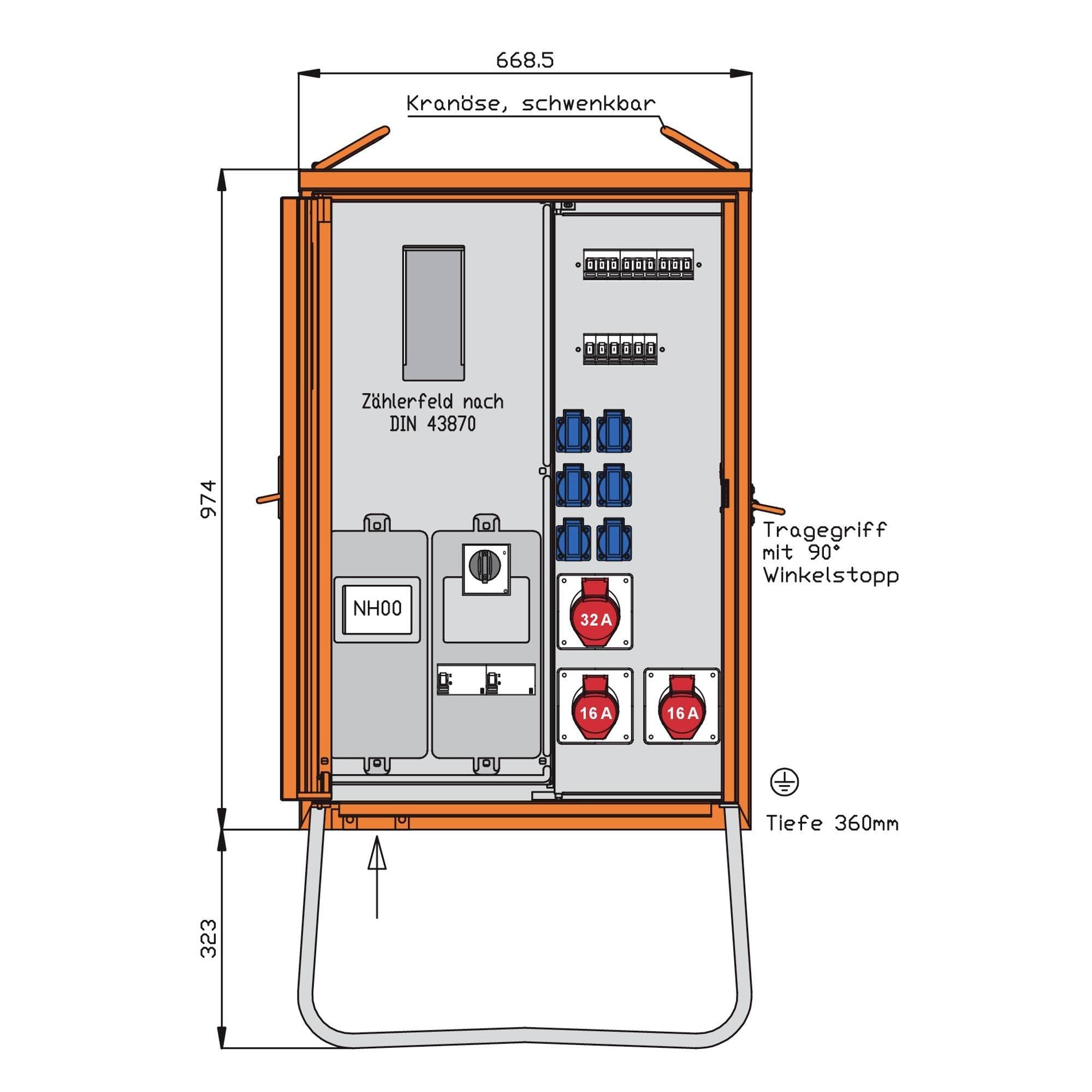

Technisches Schaltplan eines Stromverteilerschranks mit Abmessungen, Scharnierdeckel, Griff, Zählerfeld, Steckdosen und Leitungsschutzschaltern.

1/2

Produkt-Art

Anschlussschrank

Breite

669 mm

Höhe

974 mm

Tiefe

360 mm

Abm.

(B x H x T) 669 x 974 x 360 mm

Sofort-Lieferung Mo., 21. Sept.

3 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 2.184,04

steuerfreie IGL

€ 137,50

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0131R1

Verteilerschank - Sicherungskasten

Technische Daten

Ausführung: Anschlussverteilerschrank
Bemessungsspannung: 230/400 V
Bemessungsstrom: 63 A
Anschlussleistung: 44 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE): 2
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 6
Anzahl der Zählerfelder: 1
Hauptschalter: Leistungsschalter
Hauptschalter-Bemessungsstrom: 63 A
Anzahl der Pole Hauptschalter: 3
Anzahl der Leitungsschutzschalter: 9
Fehlerstrom-Typ: B
Anzahl der Fehlerstrom-Schutzschalter 30 mA: 2
Notschalter: nein
Schutzart (IP): IP44
Geeignet nach IEC/EN 61439-4: ja
Werkstoff des Gehäuses: sonstige
Breite: 669 mm
Höhe: 974 mm
Tiefe: 360 mm

Produkt-Art: Anschlussschrank

Breite: 669 mm

Höhe: 974 mm

Abm.: (B x H x T) 669 x 974 x 360 mm

Tiefe: 360 mm

Inhalt: 1 St.

: IP44

Nennstrom: 63 A

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3795850 Walther Werke WAV0131R1 WAV0131R1 Anschlussschrank Inhalt 1 St.

Beschreibung

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 80A mit Bügelklemmen 10-50 mm²Messung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 63A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 63A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
