Warema Sonnen MSE Kompakt 1 UP 1002683
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Beschreibung
Warema Sonnen MSE Kompakt 1 UP 1002683

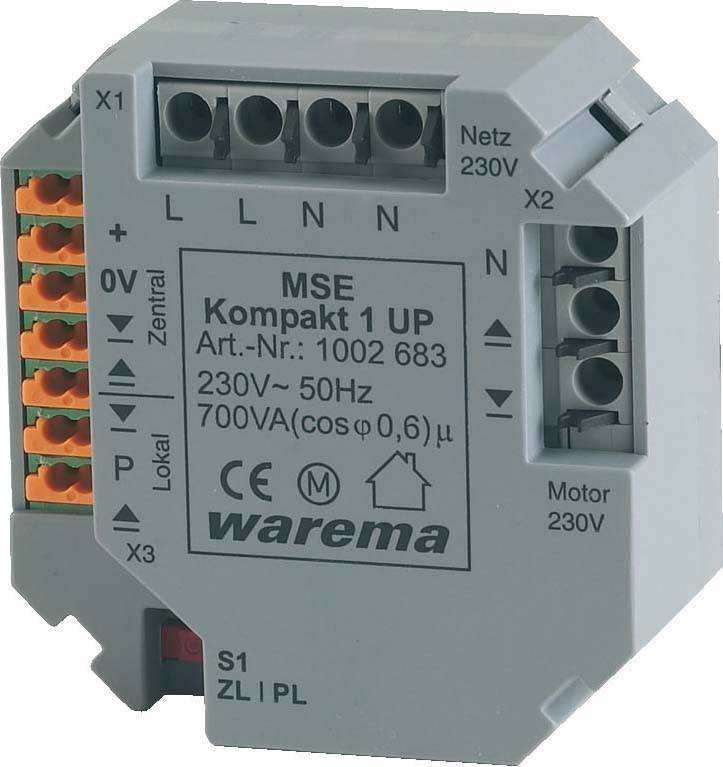

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Warema SonnenBezeichnung:MSE Kompakt 1 UP Typ:1002683Art der Anschlusstechnik:sonstigeSpannungsart der Versorgungsspannung:ACVersorgungsspannung bei AC 50 Hz:198..253 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:30 VBemessungsbetriebsspannung Ue bei AC 50 Hz:207..253 VBemessungsbetriebsspannung Ue bei AC 60 Hz:0 VBemessungsbetriebsspannung Ue bei DC:0 VBemessungsbetriebsfrequenz:50 HzStromerfassungsmodul:neinBemessungsbetriebsstrom Ie:0,012 ASpannungserfassungsmodul:neinAnzahl der Ausgänge, kontaktbehaftet:2Anzahl der digitalen Eingänge:4Eingang für Thermistoranschluss:neinEingang für Erdschlusserfassung:neinEingang für analoge Temperaturfühler:neinSchaltfunktion:monostabilAusführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:sonstigeAusführung der Schnittstelle:sonstigeSchutzart (IP):IP20Schutzart (NEMA):sonstigeBreite:48 mmHöhe:48 mmTiefe:24 mm
Warema Sonnen MSE Kompakt 1 UP 1002683: weitere Details
Direkte Ansteuerung eines Sonnenschutzantriebs über Sonnenschutzzentrale oder einen Taster vor Ort.Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden.Betriebsart des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar.ZL: Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten).PL: Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollläden).Über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist (AP/REG).MSE Kompakt 1 PF REG wird zur Potentialtrennung bei großen Steuerleitungslängen und zur Bildung zusätzlicher Gruppen in Steuerleitungssystemen eingesetzt. EAN: 4251317201666
Geliefert wird: Warema Sonnen MSE Kompakt 1 UP 1002683, Verpackungseinheit: 1 Stk., EAN: 4251317201666
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Warema SonnenBezeichnung:MSE Kompakt 1 UP Typ:1002683Art der Anschlusstechnik:sonstigeSpannungsart der Versorgungsspannung:ACVersorgungsspannung bei AC 50 Hz:198..253 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:30 VBemessungsbetriebsspannung Ue bei AC 50 Hz:207..253 VBemessungsbetriebsspannung Ue bei AC 60 Hz:0 VBemessungsbetriebsspannung Ue bei DC:0 VBemessungsbetriebsfrequenz:50 HzStromerfassungsmodul:neinBemessungsbetriebsstrom Ie:0,012 ASpannungserfassungsmodul:neinAnzahl der Ausgänge, kontaktbehaftet:2Anzahl der digitalen Eingänge:4Eingang für Thermistoranschluss:neinEingang für Erdschlusserfassung:neinEingang für analoge Temperaturfühler:neinSchaltfunktion:monostabilAusführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:sonstigeAusführung der Schnittstelle:sonstigeSchutzart (IP):IP20Schutzart (NEMA):sonstigeBreite:48 mmHöhe:48 mmTiefe:24 mm
Warema Sonnen MSE Kompakt 1 UP 1002683: weitere Details
Direkte Ansteuerung eines Sonnenschutzantriebs über Sonnenschutzzentrale oder einen Taster vor Ort.Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden.Betriebsart des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar.ZL: Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten).PL: Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollläden).Über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist (AP/REG).MSE Kompakt 1 PF REG wird zur Potentialtrennung bei großen Steuerleitungslängen und zur Bildung zusätzlicher Gruppen in Steuerleitungssystemen eingesetzt. EAN: 4251317201666
Geliefert wird: Warema Sonnen MSE Kompakt 1 UP 1002683, Verpackungseinheit: 1 Stk., EAN: 4251317201666
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
