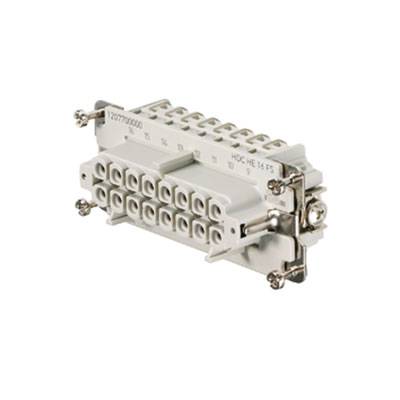

Weidmüller 1207700000 Buchseneinsatz RockStar® HDC HE 16 + PE Schrauben 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchseneinsatz
Anschluss
Schrauben
Serie
RockStar® HDC HE
Besonderheiten
mit Kupferlegierung
Gesamtpolzahl
16 + PE
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 13,51
5
18% = € 2,43
€ 11,08
10
20% = € 2,73
€ 10,78
15
21% = € 2,84
€ 10,67
20
21% = € 2,89
€ 10,62
50
22% = € 2,98
€ 10,53
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 13,51 / Stück)
€ 13,51
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kurzbeschreibung
Der Buchseneinsatz HDC ist ein hochwertiges Produkt, das für den Einsatz in verschiedenen industriellen Anwendungen entwickelt wurde. Er bietet eine zuverlässige und sichere Verbindung für Stromkreise mit bis zu 500 V und 16 A. Der Schraubanschluss sorgt für eine einfache und sichere Installation, während die Drahtschutzfeder einen zusätzlichen Schutz vor Beschädigungen bietet. Mit seiner robusten Konstruktion und seinen hervorragenden Eigenschaften ist der Buchseneinsatz HDC die perfekte Wahl für anspruchsvolle Anwendungen.
Buchseneinsatz
Highlights & Details
- HDC HE 16 FS
Technische Daten
- Nettogewicht: 100 g
- Grenztemperatur: -40 °C ... 125 °C
- Isolationswiderstand: 1010 Ω
- Verschmutzungsgrad: 3
- Breite: 34 mm
- Höhe: 35,2 mm
- Tiefe: 84,5 mm
- Höhe Buchse: 35,2 mm
- Länge Sockel: 84,5 mm
- Baugröße: 6
- Baureihe: HE
- Bemessungsspannung (DIN EN 61984): 500 V
- Bemessungsspannung nach UL/CSA: 600 V AC/DC
- Bemessungsstoßspannung (DIN EN 61984): 6 kV
- Bemessungsstrom (DIN EN 61984): 16 A
- Brennbarkeitsklasse nach UL 94: V-0
- Durchgangswiderstand: ≤ 2mΩ
- Isolierstoff: PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
- Isolierstoffgruppe: IIIa
- Steckzyklen Ag: ≥ 500
- Anschlussart PE: Schraubanschluss
- Leiteranschlussquerschnitt AWG (PE), max.: AWG 12
- Leiteranschlussquerschnitt AWG (PE), min.: AWG 20
- Abisolierlänge Bemessungsanschluss: 9 mm
- Abisolierlänge PE-Anschluss: 10 mm
- Anzugsdrehmoment max. PE-Anschluß: 1,5 Nm
- Anzugsdrehmoment min. PE-Anschluß: 1,2 Nm
- Befestigungsschraube: M 4
- Klingenmaß Kreuzschlitz: Gr. PH1
- Klingenmaß Schlitz (PE-Anschluss): SD 0,8 x 4,0
- Oberfläche: Silber passiviert
- Werkstoff: Kupferlegierung
- Klingenmaß Schlitz (Schraubanschluss): SD 0,6 x 3,5
- Produkt-Art
Buchseneinsatz
- Serie
RockStar® HDC HE
- Besonderheiten
mit Kupferlegierung
- Anschluss
Schrauben
- Gesamtpolzahl
16 + PE
- Leiterquerschnitt (max.)
2.5 mm²
- Polzahl
16
- Leiterquerschnitt (min.)
0.5 mm²
- Inhalt
1 St.
- Voreilender Kontakt (PE)
Ja
34
35.2 mm
84.5 mm
500 V
16
Buchse
-40-125 °C
V0
6 kV
Schraubanschluss
Silber
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
sonstige Kupferlegierungen
16 A
Thermoplast
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 201611 Weidmüller 1207700000 Buchseneinsatz RockStar® HDC HE 16 + PE Schrauben 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 201611 Weidmüller 1207700000 Buchseneinsatz RockStar® HDC HE 16 + PE Schrauben 1 St.
Beschreibung
Buchseneinsatz. HDC - Einsatz, Buchse, 500 V, 16 A, Polzahl: 16, Schraubanschluss, Baugröße: 6. Bei dem Schraubanschluss ist die Leiteranschlussebene als Schraubelement ausgelegt. Alle Schraubanschlusselemente (Ausnahme: Baugröße 1) sind mit einer Drahtschutzfeder ausgestattet. Polzahl: 32, Bemessungsstrom: 16 A, Bemessungsspannung: 500 V, Nennspannung nach UL/CSA: 600 V AC/DC, Schraubanschluss.
Ausführung
- Ausstattung: -40..125 °C, 500 V, 6 kV, 0,5..2,5 mm², 2,5 mm², 0,5..2,5 mm², 0,5..2,5 mm², V0, ja
Lieferumfang
- Geliefert wird: Weidmüller Steckverbinder-Einsatz HDC HE 16 FS, Verpackungseinheit: 1 Stk., EAN: 4008190136383
