Weidmüller 1277680000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 84 St. kaufen

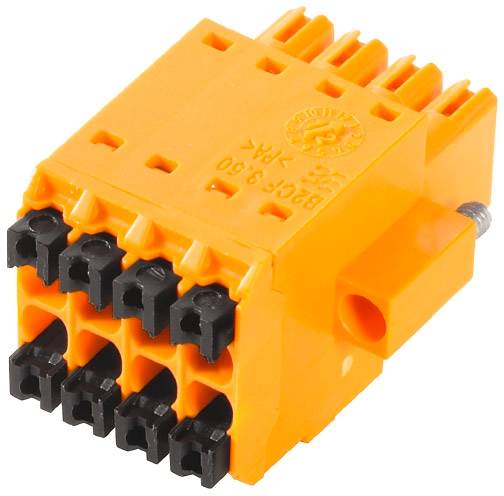

Orange Verbinder mit mehreren schwarzen Anschlüssen. Eindeutig als elektrisches Bauteil erkennbar.

Abbildung ähnlich

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.5 mm

Inhalt

84 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Mo., 21. Sept.

2 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 84 St.)

Set(s)

Gesamt (€ 4,16 / Stück)

€ 349,17

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Polzahl Gesamt 8
Anzahl Reihen 1
Inhalt 84 St.

Technische Daten

Tiefe: 26.25 mm
Isolierstoff: PA 66 GF 30
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 10 mm
Leiteranschlusstechnik: PUSH IN, Federanschluss
Leiterabgangsrichtung: 180°
Berührungsschutz: IP20
Anzugsdrehmoment Schraubflansch: 0.2 Nm - 0.25 Nm
Steckkraft/Pol: 5 N
Ziehkraft/Pol: 5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
Farbe Betätigungselemente: schwarz
Werkstoff Betätigungselement: PA 66/6
Betätigungskraft Betätigungselement: 40 N

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 8

Polzahl Gesamt: 8

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 9.5 A

Nennstrom - gerundet: 9.5 A

DIN-Norm: DIN 5264

Polzahl je Reihe: 8

Anschluss: Push-In-Klemme
Federklemme

Herstellerfarbe: Orange

Gehäuse-Material: PA

Herst.-Teilenr.: 1277680000

Inhalt: 84 St.

Kontaktmaterial: Kupfer

Breite: 21 mm

Höhe: 15.2 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: B2CF 3.50/08/180F SN OR BX

: 26 AWG - 16 AWG

Abm.: (B x H) 21 mm x 15.2 mm

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.14 mm² - 1.5 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 21 mm x 15.2 mm x 26.25 mm

Nennspannung: 300 V

Polzahl: 8

Querschnitt: 1.5 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1951097 Weidmüller 1277680000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 84 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1951097 Weidmüller 1277680000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 84 St.

Beschreibung

Weidmüller Verbinder 3.50mm B2CF 3.50#1277680000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277680000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:8Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277680000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118067477

Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277680000, Verpackungseinheit: 84 Stk., EAN: 4050118067477
