Weidmüller 1352790000 VPU II 3 LCF 280V/40kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 k
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (€ 232,50 / Stück)
€ 232,50
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Überspannungsschutz PU II 3 LCF 280V/20kA
- Klasse II mit Varisatoren
- Steckbare und kodierbare Schutzelemente
- Hoher Ableitstrom bei kurzer Ansprechzeit
- Leckstromfreie Ausführung
Technische Daten
- Abisolierlänge Bemessungsanschluss: 15 mm
- Anschlussart: Schraubanschluss
- Anzugsdrehmoment, max.: 3 Nm
- Anzugsdrehmoment, min.: 2 Nm
- Bauform: Installationsgehäuse; 3 TE, Insta IP20
- Befestigungsmaß Höhe: 75 mm
- Frequenzbereich, max.: 60 Hz
- Frequenzbereich, min.: 50 Hz
- Höchste Dauerspannung, Uc (AC): 280 V
- Klemmbereich, max.: 35 mm²
- Klemmbereich, min.: 1,5 mm²
- Kurzschlussfestigkeit ISCCR: 25 kA
- Lagertemperatur: -40 °C bis 80 °C
- Leiteranschlussquerschnitt, eindrähtig, max.: 16 mm²
- Leiteranschlussquerschnitt, feindrähtig, max.: 25 mm²
- Leiteranschlussquerschnitt, mehrdrähtig, max.: 50 mm²
- Leiteranschlusstechnik: Schraubanschluss
- Nettogewicht: 420 g
- Optische Funktionsanzeige: grün = ok, rot = Ableiter defekt, auswechseln
- Polzahl: 3
- Tragschiene: TS 35
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Produkt-Art
Überspannungsschutz-Ableiter
- Überspannungsschutz für
Verteilerschrank
- Ableitstrom
20 kA
- Nennspannung
230 V/AC
- Ansprechzeit (Details)
≤ 100 ns
- Betriebstemperatur
-40 °C bis +70 °C
IP20
- Herst.-Teilenr.
1352790000
- Typ
ohne Fernmeldekontakt
- Herstellerfarbe
Schwarz
Orange
- Normen
CE; GOSTME25; OEVE; ROHS
- Abm.
(L x B x H) 90 x 53.4 x 94 mm
- Länge
90 mm
- Breite
53.4 mm
- Höhe
94 mm
- Tiefe
69 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 258472 Weidmüller 1352790000 VPU II 3 LCF 280V/40kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 k
Beschreibung
Der Weidmüller Überspannungsschutz Typ PU II schützt Niederspannungsverbraucheranlagen und elektronische Geräte gegen Überspannungen, wie sie durch atmosphärische Entladungen (Gewitter) oder durch Schaltvorgänge (Transienten) entstehen.
Die PU-II-Serie entspricht den Anforderungen der Klasse II und III nach der IEC 61643-1:2008 und dem Typ 2 und Typ 3 nach der EN 61643-111, Klasse C und D sowie der DIN VDE 0675, T.6, Klasse C und D, T.6, A2 10/96.
Funktionskontrolle, Wartung und Zulassungen
Die PU-II-Überspannungsschutz-Bausteine werden über eine Sichtkontrolle geprüft. Die Anzeigeeinrichtung wird durch eine thermische Abtrennvorrichtung gesteuert. Wenn diese angesprochen hat, also kein Schutz mehr vorhanden ist, ändert sich die Farbe im Anzeigefenster von Grün auf Rot. Einen nicht mehr funktionsfähigen Ableiter kann eine Fachkraft, ohne die Verdrahtung zu lösen, austauschen. Die steckbaren Varistorenmodule sind spannungsmäßig kodiert. Es kann also nur der passende Ersatzvaristor hineingesteckt werden.
LCF-Funktion

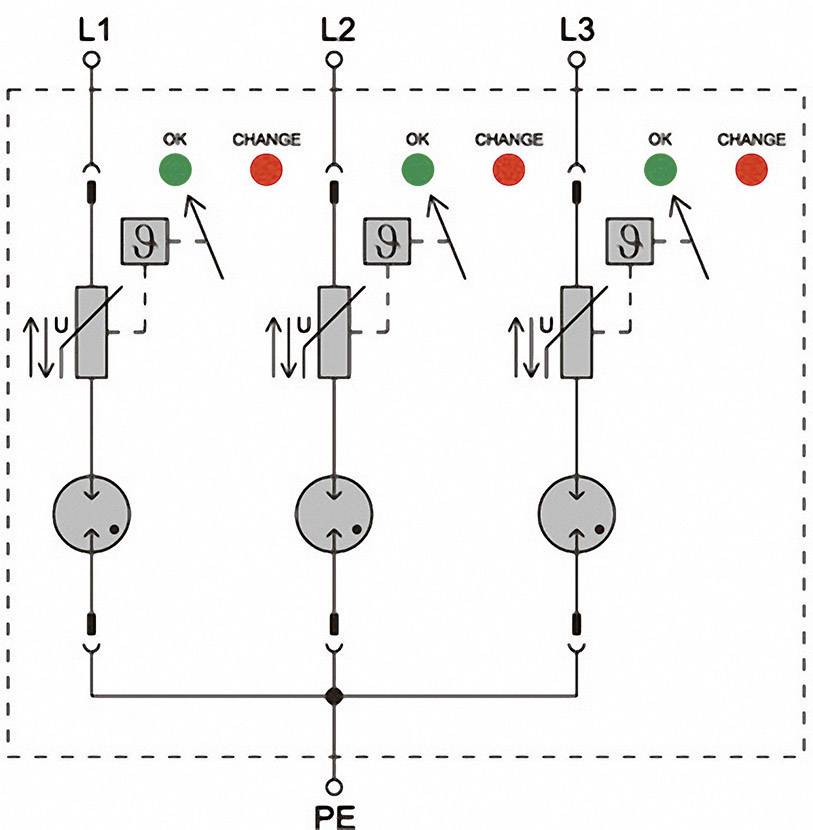

Die leckstromfreie Schutzschaltung (LCF-Funktion) wird durch eine Reihenschaltung von Varistor und Funkenstrecke erreicht. Diese Schutzschaltung wird z. B. bei der Schutzmaßnahme "Isolationsüberwachung" benötigt.
Die PU-II-Serie entspricht den Anforderungen der Klasse II und III nach der IEC 61643-1:2008 und dem Typ 2 und Typ 3 nach der EN 61643-111, Klasse C und D sowie der DIN VDE 0675, T.6, Klasse C und D, T.6, A2 10/96.
Funktionskontrolle, Wartung und Zulassungen
Die PU-II-Überspannungsschutz-Bausteine werden über eine Sichtkontrolle geprüft. Die Anzeigeeinrichtung wird durch eine thermische Abtrennvorrichtung gesteuert. Wenn diese angesprochen hat, also kein Schutz mehr vorhanden ist, ändert sich die Farbe im Anzeigefenster von Grün auf Rot. Einen nicht mehr funktionsfähigen Ableiter kann eine Fachkraft, ohne die Verdrahtung zu lösen, austauschen. Die steckbaren Varistorenmodule sind spannungsmäßig kodiert. Es kann also nur der passende Ersatzvaristor hineingesteckt werden.
LCF-Funktion
Die leckstromfreie Schutzschaltung (LCF-Funktion) wird durch eine Reihenschaltung von Varistor und Funkenstrecke erreicht. Diese Schutzschaltung wird z. B. bei der Schutzmaßnahme "Isolationsüberwachung" benötigt.
Ausführung
- Leckstromfreie Ausführung zur Installation vor der Messung
- Steckbares Varistoroberteil
- Kodierte Spannungsebene
- Hohe Energieabsorption bei kurzer Ansprechzeit
- 180° drehbarer Einsatz
- Kein Folgestrom
- Einbau in Insta-Verteiler
- Thermische Schutzfunktion
- Koordination mit Klasse I mit Up: < 900 V.
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
