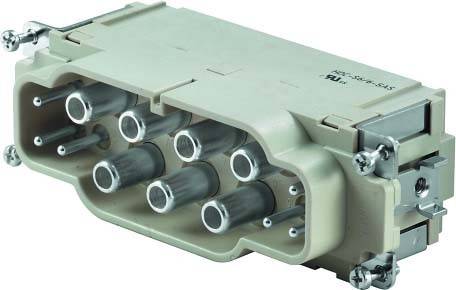

Weidmüller 1745760000 Buchseneinsatz RockStar® HDC HE 6 + PE Zugfeder 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchseneinsatz
Anschluss
Zugfeder
Serie
RockStar® HDC HE
Besonderheiten
mit Kupferlegierung
Gesamtpolzahl
6 + PE
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 14,16
3
6% = € 0,78
€ 13,38
5
8% = € 1,10
€ 13,06
10
9% = € 1,30
€ 12,86
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 14,16 / Stück)
€
Nur noch 5 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Highlights & Details
Buchseneinsatz
- HDC HE 6 FT
Technische Daten
- Nettogewicht: 45 g
- Grenztemperatur: -40 °C ... 125 °C
- Isolationswiderstand: 1010 Ω
- Verschmutzungsgrad: 3
- Breite: 34 mm
- Höhe: 33 mm
- Tiefe: 51 mm
- Höhe Buchse: 33 mm
- Länge Sockel: 51 mm
- Baugröße: 3
- Baureihe: HE
- Bemessungsspannung (DIN EN 61984): 500 V
- Bemessungsspannung nach UL/CSA: 600 V AC/DC
- Bemessungsstoßspannung (DIN EN 61984): 6 kV
- Bemessungsstrom (DIN EN 61984): 24 A
- Brennbarkeitsklasse nach UL 94: V-0
- Durchgangswiderstand: ≤ 2mΩ
- Isolierstoff: PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
- Isolierstoffgruppe: IIIa
- Steckzyklen Ag: ≥ 500
- Anschlussart PE: Schraubanschluss
- Leiteranschlussquerschnitt AWG (PE), max.: AWG 12
- Leiteranschlussquerschnitt AWG (PE), min.: AWG 20
- Abisolierlänge Bemessungsanschluss: 8 mm
- Abisolierlänge PE-Anschluss: 10 mm
- Anzugsdrehmoment max. PE-Anschluß: 1,5 Nm
- Anzugsdrehmoment min. PE-Anschluß: 1,2 Nm
- Befestigungsschraube: M 4
- Klingenmaß Kreuzschlitz: Gr. PH1
- Klingenmaß Schlitz (PE-Anschluss): SD 0,8 x 4,0
- Oberfläche: Silber passiviert
- Werkstoff: Kupferlegierung
- Klingenmaß Schlitz (Schraubanschluss): SD 0.5 x 3.0
- Produkt-Art
Buchseneinsatz
- Serie
RockStar® HDC HE
- Besonderheiten
mit Kupferlegierung
- Anschluss
Zugfeder
- Gesamtpolzahl
6 + PE
- Leiterquerschnitt (max.)
2.5 mm²
- Polzahl
6
- Leiterquerschnitt (min.)
0.25 mm²
- Inhalt
1 St.
- Voreilender Kontakt (PE)
Ja
34
33 mm
51 mm
500 V
6
Buchse
-40-125 °C
V0
6 kV
Federzuganschluss
Silber
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
sonstige Kupferlegierungen
24 A
Thermoplast
Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)
Anschluss
Produkt-Art
Weidmüller 1018950000 Stifteinsatz RockStar® HDC HEE 32 + PE Crimpen 1 St.
Crimpen
Stifteinsatz
Min.: 1
Vielfache: 1
€ 24,99*
Weidmüller 1018960000 Buchseneinsatz RockStar® HDC HEE 32 + PE Crimpen 1 St.
Crimpen
Buchseneinsatz
Min.: 1
Vielfache: 1
€ 28,33*
Weidmüller 1200000000 Stifteinsatz RockStar® HDC HE 6 + PE Schrauben 1 St.
Schrauben
Stifteinsatz
Min.: 60
Vielfache: 1
€ 1,91*
Weidmüller 1200200000 Buchseneinsatz RockStar® HDC HE 6 + PE Schrauben 1 St.
Schrauben
Buchseneinsatz
Min.: 1
Vielfache: 1
€ 12,49*
Weidmüller 1200400000 Stifteinsatz RockStar® HDC HE 6 + PE Crimpen 1 St.
Crimpen
Stifteinsatz
Min.: 1
Vielfache: 1
€ 10,83*
Weidmüller 1201000000 Buchseneinsatz RockStar® HDC HE 6 + PE Crimpen 1 St.
Crimpen
Buchseneinsatz
Min.: 1
Vielfache: 1
€ 10,83*
Weidmüller 1203900000 Stifteinsatz RockStar® HDC HE 10 + PE Schrauben 1 St.
Schrauben
Stifteinsatz
Min.: 1
Vielfache: 1
€ 14,99*
Weidmüller 1204100000 Buchseneinsatz RockStar® HDC HE 10 + PE Schrauben 1 St.
Schrauben
Buchseneinsatz
Min.: 1
Vielfache: 1
€ 15,83*
Weidmüller 1204300000 Stifteinsatz RockStar® HDC HE 10 + PE Crimpen 1 St.
Crimpen
Stifteinsatz
Min.: 50
Vielfache: 1
€ 2,49*
Weidmüller 1204400000 Buchseneinsatz RockStar® HDC HE 10 + PE Crimpen 1 St.
Crimpen
Buchseneinsatz
Min.: 1
Vielfache: 1
€ 9,99*
Dokumente & Downloads
Datenblatt
Datenblatt 203347 Weidmüller 1745760000 Buchseneinsatz RockStar® HDC HE 6 + PE Zugfeder 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 203347 Weidmüller 1745760000 Buchseneinsatz RockStar® HDC HE 6 + PE Zugfeder 1 St.
Beschreibung
Buchseneinsatz. HDC - Einsatz, Buchse, 500 V, 24 A, Polzahl: 6, Zugfederanschluss, Baugröße: 3. Bei dem Zugfederanschluss ist die Leiteranschlussebene als Zugfederelement ausgelegt. Dadurch ist sie praktisch wartungsfrei und es besteht eine sichere und dauerhafte Verbindung, welche rüttelfest ausgelegt ist.. Polzahl: 6, Bemessungsstrom: 24 A, Bemessungsspannung: 500 V, Nennspannung nach UL/CSA: 600 V AC/DC. Zugfederanschluss.
