Weidmüller 1926360000 Doppelstockklemme 4 mm² Polzahl 8 Orange 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Doppelstockklemme
RM
9.52 mm
Polzahl je Reihe
8
Polzahl
8
Anschluss
Print
Schraubklemme
Datenblatt (PDF)
Anzahl (Packungsgröße 10 St.)
Gesamt (€ 4,08 / Stück)
€ 40,83
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Doppelstockklemme
- Inhalt 10 St.
Unser Service für Sie
Technische Daten
- Typ
LL2N 9.52/08/90 5.0SN OR BX
- Produkt-Art
Doppelstockklemme
- RM
9.52 mm
- Anzahl Reihen
2
- Polzahl je Reihe
8
- Polzahl
8
- Serie
LL
- Abisolierlänge (min.)
7 mm
- Abisolierlänge (max.)
7 mm
- Anschluss
Print
Schraubklemme
- Nennstrom
30 A
- Querschnitt flexibel (min.)
0.22 mm²
- Nennstrom - gerundet
30 A
- Querschnitt starr (min.)
0.18 mm²
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (max.)
6 mm²
- AWG min.
26
- Steckrichtung
Waagerecht zur Leiterplatte
- AWG max.
10
- Kontaktmaterial
Cu-Legierung, verzinnt
- Herstellerfarbe
Orange
- Drahtschutz
Ja
- Betätigungsrichtung
Senkrecht zur Leiterplatte
- Gewicht
33.46 g
- Herst.-Teilenr.
1926360000
- Industrieverpackung
Ja
- Inhalt
10 St.
- Nennspannung
300 V
- Breite
38.68 mm
- Höhe
33.9 mm
- Länge
28 mm
- Typ
LL2N 9.52/08/90 5.0SN OR BX
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 375384 Weidmüller 1926360000 Doppelstockklemme 4 mm² Polzahl 8 Orange 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 375384 Weidmüller 1926360000 Doppelstockklemme 4 mm² Polzahl 8 Orange 10 St.
Beschreibung

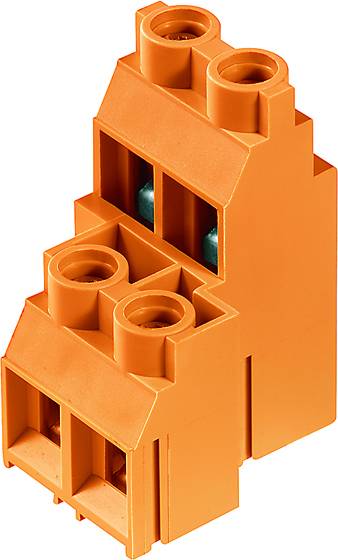

Weidmüller Leiterplattenklemme LL2N 9.52#1926360000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 9.52mmTyp:LL2N 9.52#1926360000Höhe:33,9 mmAnzahl der elektrischen Anschlüsse:8Rastermaß der Anschlüsse:9,52 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:32 ABemessungsspannung:690 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,18..6 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,22..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,22 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LL2N 9.52#1926360000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248660223
Geliefert wird: Weidmüller Leiterplattenklemme 9.52mm LL2N 9.52#1926360000, Verpackungseinheit: 10 Stk., EAN: 4032248660223
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 9.52mmTyp:LL2N 9.52#1926360000Höhe:33,9 mmAnzahl der elektrischen Anschlüsse:8Rastermaß der Anschlüsse:9,52 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:32 ABemessungsspannung:690 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,18..6 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,22..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,22 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LL2N 9.52#1926360000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248660223
Geliefert wird: Weidmüller Leiterplattenklemme 9.52mm LL2N 9.52#1926360000, Verpackungseinheit: 10 Stk., EAN: 4032248660223
Lieferumfang
- Geliefert wird: Weidmüller Leiterplattenklemme 9.52mm LL2N 9.52#1926360000, Verpackungseinheit: 10 Stk., EAN: 4032248660223
