Weidmüller Halbleiterrelais 2618840000 5 A Schaltspannung (max.): 33 V/DC 10 St. kaufen

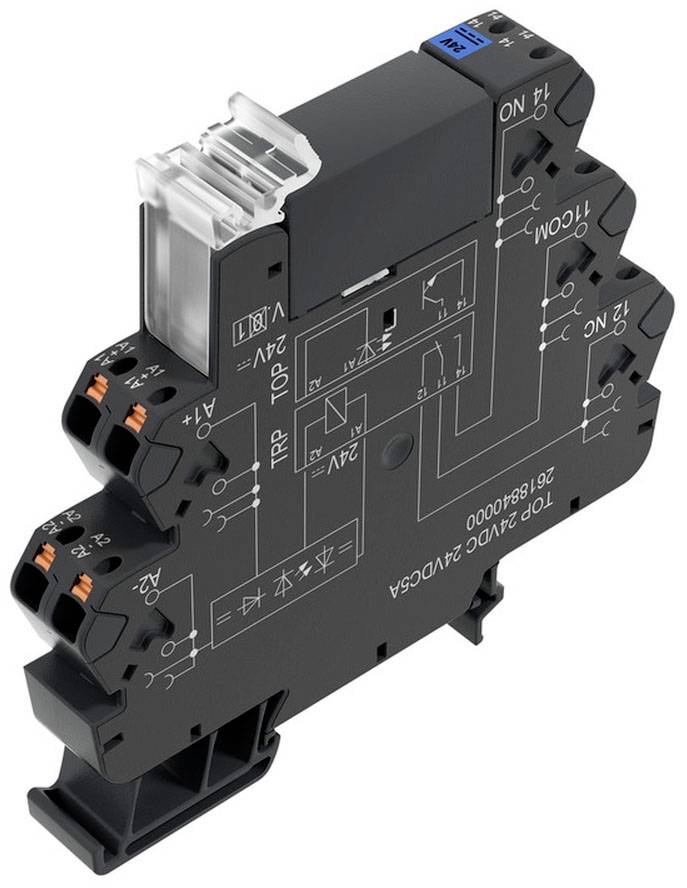

Schwarzes elektrisches Relais-Modul mit transparenten Anschlussklemmen oben, blauer Schalter, seitlich grafische Schaltpläne eingeprägt.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

24 V/DC

Steuerspannung (max.)

24 V/DC

Schaltspannung (max.)

33 V/DC

Sofort-Lieferung Mi., 30. Sept.

5 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (€ 39,58 / Stück)

€ 395,83

zzgl. MwSt.

Kostenfreier Versand

nur € 24,17

Nur noch 5 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Feuchtigkeit: 5...95 % rel. Feuchte. Tu = 40 °C. keine Betauung
Lagertemperatur: -40 °C - +70 °C
Ein- / Ausschaltspannung: 4.5 V / 3 V/DC
Statusanzeige: LED grün
Schutzschaltung: Freilaufdiode, Verpolungsschutz
Spulenspannung Ersatzrelais: 24 V/DC
Einschaltverzögerung: < 55 µs
Ausschaltverzögerung: < 600 µs
Spannungsfall bei max. Last: < 0.3 V
Leckstrom: < 10 µA
min. Schaltstrom: 1 mA
Kurzschlussfest: Nein
Schutzschaltung Lastseite: Freilaufdiode
Tragschiene: TS 35
Farbe: schwarz
Brennbarkeitsklasse nach UL 94: V-0
Bemessungsspannung: 300 V
Verschmutzungsgrad: 2
Überspannungskategorie: III
Stehstoßspannung: 6 kV (1.2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1.5 mm²
Klemmbereich, min.: 0.14 mm²
Klemmbereich, max.: 2.5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 14
Leiteranschlussquerschnitt, eindrähtig. min.: 0.14 mm²
Leiteranschlussquerschnitt, eindrähtig. max.: 2.5 mm²
Leiteranschlussquerschnitt, feindrähtig. min.: 0.14 mm²
Leiteranschlussquerschnitt, feindrähtig. max.: 2.5 mm²
Leiteranschlussquerschnitt, feindrähtig. min. (AWG): AWG 26
Leiteranschlussquerschnitt, feindrähtig. max. (AWG): AWG 14
Klingenmaß: 0.4 x 2.0 mm
Ein- / Ausschaltstrom: 0.9 mA / 0.3 mA DC
max. Schaltfrequenz (DC Steuerspannung): 300 Hz

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: TOP 24VDC 24VDC5A

Anschluss: PUSH IN mit Betätigungselement

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Steuerstrom (max.): 10.8 mA

Schaltspannung (min.): 3 V/DC

Schaltspannung (max.): 33 V/DC

Last-Strom (max.): 5 A

Max. Schaltleistung: 260 mW

Ausgangsspannung (min.): 3 V/DC

Ausgangsspannung (max.): 33 V/DC

Ausgangsstrom (max.): 5 A

Kontaktart: 1 Schließer

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

: IP20

Breite: 12.8 mm

Höhe: 89.4 mm

Tiefe: 87.8 mm

Gewicht: 27 g

Dauerstrom (max.): 5 A

Inhalt: 10 St.

Nennsteuerspannung: 24 V/DC

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Steuerspannung (max.)

Steuerspannung (min.)

Schaltspannung (max.)

Ausgangsspannung (max.)

Weidmüller Halbleiterrelais 1132260000 Schaltspannung (max.): 240 V/AC Nullspannungsschaltend 20 St.

Bestell-Nr.:2241960

Steckanschluss

6 V/DC

2.5 V/DC

240 V/AC

Weidmüller Halbleiterrelais 1990980000 5 A Schaltspannung (max.): 33 V/DC 10 St.

Bestell-Nr.:2243302

Zugfeder

24 V/DC

33 V/DC

Weidmüller Halbleiterrelais 1990990000 5 A Schaltspannung (max.): 33 V/DC 10 St.

Bestell-Nr.:2243303

Zugfeder

230 V/AC230 V/DC

24 V/AC24 V/DC

33 V/DC

Weidmüller Halbleiterrelais 2614850000 Schaltspannung (max.): 240 V/AC Nullspannungsschaltend 10 St.

Bestell-Nr.:2245280

PUSH IN mit Betätigungselement

5 V/AC5 V/DC

240 V/AC

Weidmüller Halbleiterrelais 2614860000 Schaltspannung (max.): 48 V/DC 10 St.

Bestell-Nr.:2245281

PUSH IN mit Betätigungselement

5 V/AC5 V/DC

48 V/DC

Weidmüller Halbleiterrelais 2614880000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.

Bestell-Nr.:2245283

PUSH IN mit Betätigungselement

60 V/AC60 V/DC

48 V/DC

Weidmüller Halbleiterrelais 2618350000 1 A Schaltspannung (max.): 240 V/AC Nullspannungsschaltend 10 St.

Bestell-Nr.:2245332

PUSH IN mit Betätigungselement

24 V/DC24 V/AC

240 V/AC

Weidmüller Halbleiterrelais 2618380000 1 A Schaltspannung (max.): 240 V/AC Nullspannungsschaltend 10 St.

Bestell-Nr.:2245335

PUSH IN mit Betätigungselement

12 V/DC

240 V/AC

250 V

Weidmüller Halbleiterrelais 2618420000 Schaltspannung (max.): 240 V/AC Nullspannungsschaltend 10 St.

Bestell-Nr.:2245338

PUSH IN mit Betätigungselement

24 V/DC

240 V/AC

10 Stk. Weidmüller Halbleiterrelais TOP 48VUC

Bestell-Nr.:2245342

PUSH IN mit Betätigungselement

48 V/AC48 V/DC

240 V/AC

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2245375 Weidmüller Halbleiterrelais 2618840000 5 A Schaltspannung (max.): 33 V/DC 10 St.

Beschreibung

Weidmüller Halbleiterrelais TOP 24VDC 24VDC5A

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Halbleiterrelais TermseriesTyp:TOP 24VDC 24VDC5AEingangsspannung:19,2..28,8 VArt der Eingangsspannung:DCAusgangsspannung:3..33 VArt der Ausgangsspannung:DCBemessungsbetriebsstrom Ie:5 AArt des Digitalausgangs:sonstigeMit LED-Anzeige:ja
Weidmüller Halbleiterrelais TOP 24VDC 24VDC5A: weitere Details
Halbleiterrelais für das Schalten und Verstärken von digitalen Signalen. Das Relais arbeitet verschleißfrei und geräuschlos. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118669992

Geliefert wird: Weidmüller Halbleiterrelais Termseries TOP 24VDC 24VDC5A, Verpackungseinheit: 10 Stk., EAN: 4050118669992
