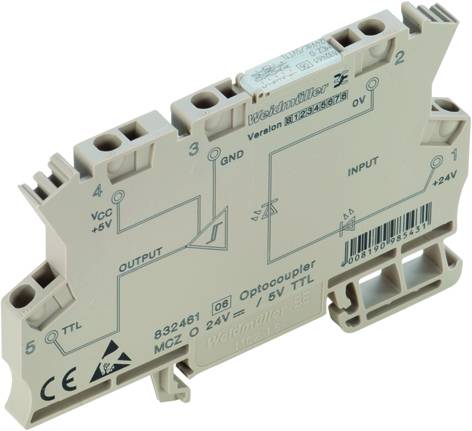

Weidmüller Halbleiterrelais 8820710000 0.25 A Schaltspannung (max.): 137.5 V/DC 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Package
Produkt-Art
Halbleiterrelais
Steuerspannung (min.)
24 V/DC
Steuerspannung (max.)
110 V/DC
Schaltspannung (max.)
137.5 V/DC
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 504,17
3
2% = € 12,30
€ 491,87
5
3% = € 17,19
€ 486,98
10
4% = € 20,47
€ 483,70
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl (Packungsgröße 10 St.)
Gesamt (€ 50,42 / Stück)
€ 504,17
zzgl. MwSt.
Kostenfreier Versand
Nur noch 5 Set(s) verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Solid-State Relais
- Industrieverpackung mit 10 Stück
Technische Daten
- Lagertemperatur, max.: 85 °C
- Lagertemperatur, min.: -40 °C
- Statusanzeige: LED grün
- Einschaltverzögerung: ≤ 10 ms
- Ausschaltverzögerung: ≤ 50 ms
- Spannungsfall bei max. Last: ≤ 1,7 V
- Kurzschlussfest: Nein
- Farbe: beige
- Bemessungsspannung: 300 V
- Überspannungskategorie: III
- Kriech- und Luftstrecke Steuerseite - Lastseite: ≥ 5,5 mm
- Stehstoßspannung: 6 kV (1,2/50 µs)
- Feuchtigkeit: 95 % für 30 Tage, leichte Betauung gemäß EN 50155
- MTTF: 1.943 Years
- Ein- / Ausschaltspannung: 14 V / 13.5 V DC
- Schutzschaltung: Verpolungsschutz
- Schutzschaltung Lastseite: Varistor, Freilaufdiode
- Tragschiene: TS 35
- Brennbarkeitsklasse nach UL 94: V-0
- Verschmutzungsgrad: 2
- Spannungsfestigkeit Steuerseite - Lastseite: 1 kVeff / 1 s
- Abisolierlänge Bemessungsanschluss: 8 mm
- Klemmbereich, Bemessungsanschluss: 1,5 mm²
- Klemmbereich, min.: 0,5 mm²
- Klemmbereich, max.: 1,5 mm²
- Leiteranschlussquerschnitt AWG, min.: AWG 26
- Leiteranschlussquerschnitt AWG, max.: AWG 16
- Leiteranschlussquerschnitt, eindrähtig, min.: 0,5 mm²
- Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, min.: 0,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 26
- Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 16
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,5 mm²
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
- Klingenmaß: 0,6 x 3,5 mm
- max. Schaltfrequenz (DC Steuerspannung): 10 Hz
- Verpackungsart
Package
- Produkt-Art
Halbleiterrelais
- Typ
MCZ O TRAK 24.110VDC
- Anschluss
Zugfeder
- Steuerspannung (min.)
24 V/DC
- Steuerspannung (max.)
110 V/DC
- Steuerspannungs-Bereich
24 - 110 V/DC
- Steuerstrom (max.)
2.8 mA
- Schaltspannung (min.)
5 V/DC
- Schaltspannung (max.)
137.5 V/DC
- Last-Strom (max.)
0.25 A
- Ausgangsspannung (min.)
5 V/DC
- Ausgangsspannung (max.)
137.5 V/DC
- Ausgangsstrom (max.)
0.25 A
- Kontaktart
1 Schließer
- Min. Temperatur
-25 °C
- Max. Temperatur
+70 °C
IP20
- Breite
6.1 mm
- Höhe
91 mm
- Tiefe
63.2 mm
- Gewicht
23.9 g
- Industrieverpackung
Ja
- Dauerstrom (max.)
0.25 A
- Inhalt
10 St.
Dokumente & Downloads
Datenblatt
Datenblatt 391726 Weidmüller Halbleiterrelais 8820710000 0.25 A Schaltspannung (max.): 137.5 V/DC 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 391726 Weidmüller Halbleiterrelais 8820710000 0.25 A Schaltspannung (max.): 137.5 V/DC 10 St.
Beschreibung
Solid-State Relais. MCZ-SERIES, Nennsteuerspannung: 24...110 V DC -30 / +25 % , Nennschaltspannung: 5...137,5 V DC, Nennschaltstrom: 180 mA, Zugfederanschluss. Der klemmbare Leiterquerschnitt beträgt 0,5...1,5 mm².
