Weidmüller TRP 12VDC 2CO Koppelrelais 12 V/DC 8 A 2 Wechsler 10 St. kaufen

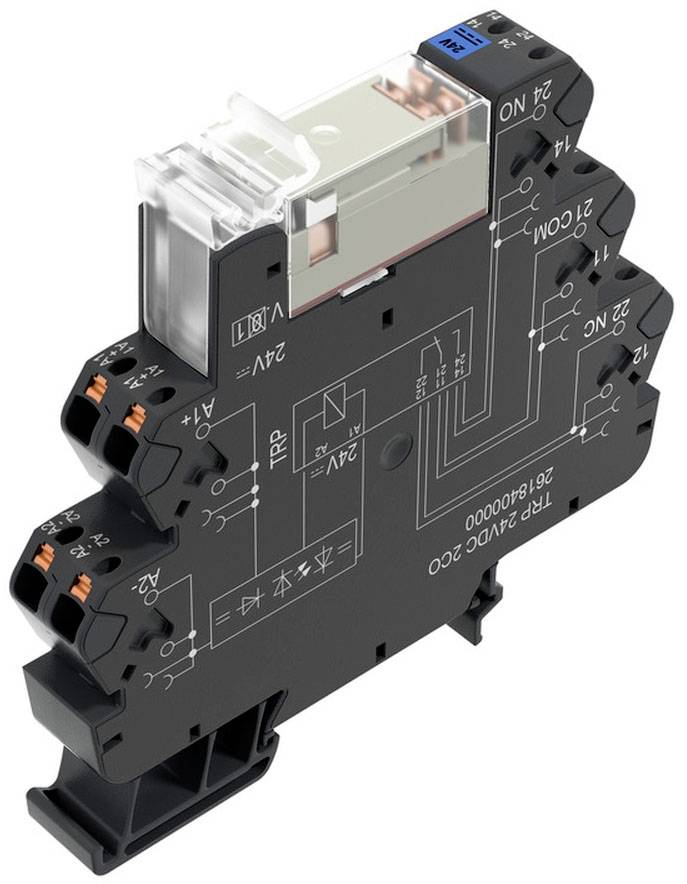

Ein elektrisches Relais mit aufgedruckten Schaltsymbolen. Es hat mehrere Anschlüsse für die Installation in elektrischen Systemen.

Abbildung ähnlich

Produkt-Art

Koppelrelais

Kontaktart

2 Wechsler

Nennspannung

12 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

8 A

Lieferung Di., 22. Sept.

5 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (€ 17,50 / Stück)

€ 174,99

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

Nur noch 5 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsfestigkeit Eingang - Ausgang: 1,2 kVeff / 5 s
Spannungsfestigkeit benachbarte Kontakte: 2,5 kVeff
Stehstoßspannung: 6 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: 26
Leiteranschlussquerschnitt AWG, max.: 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Klingenmaß: 0,4 x 2,0 mm

Produkt-Art: Koppelrelais

Typ: TRP 12VDC 2CO

Anschluss: PUSH IN mit Betätigungselement

Herstellerfarbe: Schwarz

Ansprechspannung (max.): 9 V/DC

Ansprechzeit: 8 ms

Abfallzeit: 12 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 12 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 8 A

Max. Schaltleistung: 2000 VA
192 W

Mechanische Lebensdauer: 30 X 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Besonderheiten: mit Anzeige, LED
mit Freilaufdiode
mit Verpolschutzdiode
ohne Prüftaste

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Tiefe: 87.8 mm

Breite: 12.8 mm

Höhe: 89.4 mm

Abm.: (B x H x T) 12.8 x 89.4 x 87.8 mm

Inhalt: 10 St.

Gewicht: 57 g

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2245350 Weidmüller TRP 12VDC 2CO Koppelrelais 12 V/DC 8 A 2 Wechsler 10 St.

Beschreibung

Weidmüller Relaiskoppler TRP 12VDC 2CO

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Weidmüller
Bezeichnung:Relaiskoppler Termseries
Typ:TRP 12VDC 2CO
Ausführung des elektrischen Anschlusses:Steckanschluss
Mit abnehmbaren Klemmen:nein
Bemessungssteuerspeisespannung Us bei DC:9,6..14,4 V
Spannungsart zur Betätigung:AC
Antrieb, Polung:gepolt
Schaltverhalten des Antriebs:monostabil
Anzahl der Kontakte als Wechsler:2
Mit zwangsgeführten Kontakten:nein
Art des Schaltkontaktes:Einfachkontakt
Komplettgerät mit Sockel:ja
Mit LED-Anzeige:ja
Schutzart (IP):IP20
Breite:12,8 mm
Höhe:89,4 mm
Tiefe:87,8 mm

Weidmüller Relaiskoppler TRP 12VDC 2CO: weitere Details

Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118670288

Geliefert wird: Weidmüller Relaiskoppler Termseries TRP 12VDC 2CO, Verpackungseinheit: 10 Stk., EAN: 4050118670288
