Weidmüller TRP 230VAC RC 1CO 16A Koppelrelais 230 V/AC 16 A 1 Wechsler 10 St. kaufen

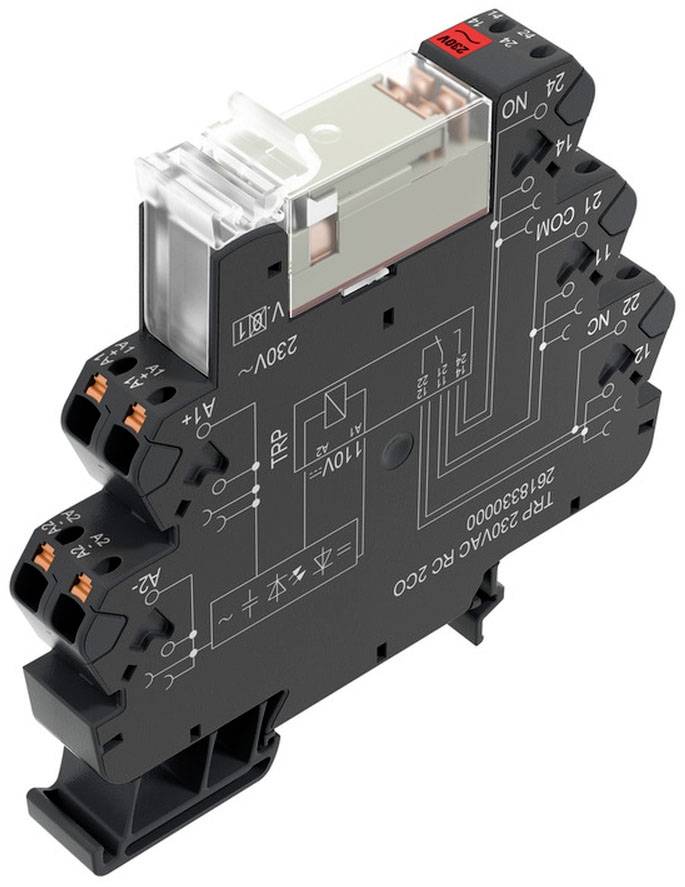

Elektrisches Relais mit transparentem Gehäuse, schwarzer Basis und Klemmen. Beschriftungen zeigen Anschlüsse und technischen Details.

Abbildung ähnlich

Produkt-Art

Koppelrelais

Kontaktart

1 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

16 A

Lieferung Mo., 14. Dez. 2026

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (€ 23,75 / Stück)

€ 237,50

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

RC-Filter: 94 Ω / 100 nF
Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsfestigkeit Eingang - Ausgang: 1,2 kVeff / 5 s
Stehstoßspannung: 6 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: 26
Leiteranschlussquerschnitt AWG, max.: 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Klingenmaß: 0,4 x 2,0 mm

Produkt-Art: Koppelrelais

Typ: TRP 230VAC RC 1CO 16A

Anschluss: PUSH IN mit Betätigungselement

Herstellerfarbe: Schwarz

Ansprechspannung (max.): 112 V/AC

Ansprechzeit: 14 ms

Abfallzeit: 12 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 230 V/AC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 16 A

Max. Schaltleistung: 4000 VA
384 W

Mechanische Lebensdauer: 30 X 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Besonderheiten: mit Anzeige, LED
mit Brückengleichrichter
mit RC-Glied
ohne Prüftaste

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Tiefe: 87.8 mm

Breite: 12.8 mm

Höhe: 89.4 mm

Abm.: (B x H x T) 12.8 x 89.4 x 87.8 mm

Inhalt: 10 St.

Gewicht: 58 g

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2245318 Weidmüller TRP 230VAC RC 1CO 16A Koppelrelais 230 V/AC 16 A 1 Wechsler 10 St.

Beschreibung

Weidmüller Relaiskoppler TRP230VACRC1CO16A

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler TermseriesTyp:TRP230VACRC1CO16AAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:218,5..241,5 VBemessungssteuerspeisespannung Us bei AC 60 Hz:218,5..241,5 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:16 ASchutzart (IP):IP20Breite:12,8 mmHöhe:89,4 mmTiefe:87,8 mm
Weidmüller Relaiskoppler TRP230VACRC1CO16A: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118670646

Geliefert wird: Weidmüller Relaiskoppler Termseries TRP230VACRC1CO16A, Verpackungseinheit: 10 Stk., EAN: 4050118670646
