Weidmüller TRP 230VAC RC 1CO AGSNO Koppelrelais 230 V/AC 6 A 1 Wechsler 10 St. kaufen

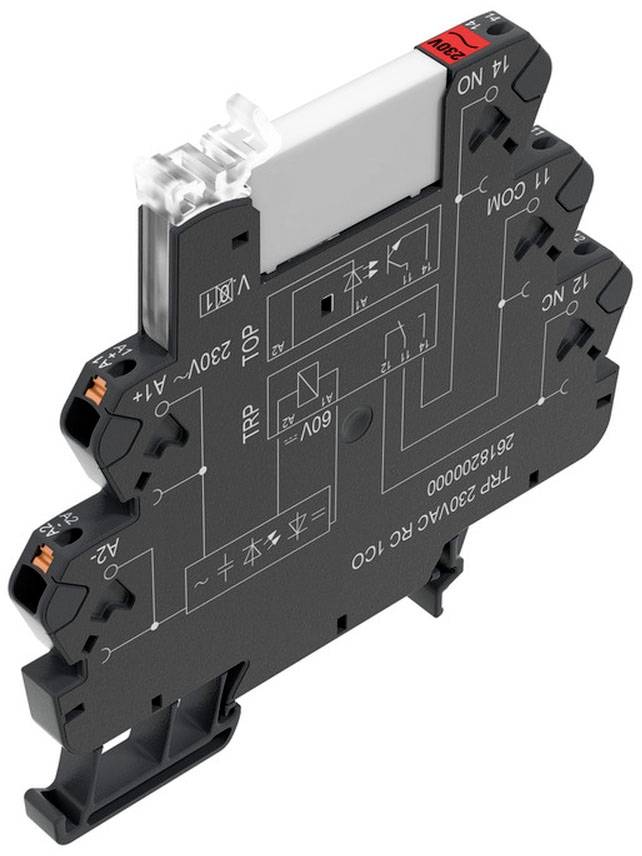

Elektronisches Relaismodul mit aufgedrucktem Schaltplan und Beschriftung der Anschlüsse. Kompaktes Design für industrielle Anwendungen.

Abbildung ähnlich

Produkt-Art

Koppelrelais

Kontaktart

1 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

6 A

Lieferung Di., 10. Nov.

20 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

€ 263,41

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Dez. 2026

Kostenfreier Versand

€ 245,83

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

RC-Filter: 94 Ω / 100 nF
Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
Stehstoßspannung: 6 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: 26
Leiteranschlussquerschnitt AWG, max.: 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Klingenmaß: 0,4 x 2,0 mm
Ausgangsstrom-Derating (ohmsch): 5 A bei 60 °C, 6 A bei 55 °C
Leiterart: starre Kupferleiter, feindrähtige Kupferleiter

Produkt-Art: Koppelrelais

Typ: TRP 230VAC RC 1CO AGSNO

Anschluss: PUSH IN mit Betätigungselement

Herstellerfarbe: Schwarz

Ansprechspannung (max.): 169 V/AC

Ansprechzeit: 16 ms

Abfallzeit: 12 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgSnO

Nennspannung: 230 V/AC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA
144 W

Mechanische Lebensdauer: 5 x 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Besonderheiten: mit Anzeige, LED
mit Brückengleichrichter
mit RC-Glied
ohne Prüftaste

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Tiefe: 87.8 mm

Breite: 6.4 mm

Höhe: 89.4 mm

Abm.: (B x H x T) 6.4 x 89.4 x 87.8 mm

Inhalt: 10 St.

Gewicht: 30 g

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2245288 Weidmüller TRP 230VAC RC 1CO AGSNO Koppelrelais 230 V/AC 6 A 1 Wechsler 10 St.

Beschreibung

Weidmüller Relaiskoppler TRP230VACRC1COAGSNO

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler TermseriesTyp:TRP230VACRC1COAGSNOAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:207..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:207..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:89,4 mmTiefe:87,8 mm
Weidmüller Relaiskoppler TRP230VACRC1COAGSNO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118670981

Geliefert wird: Weidmüller Relaiskoppler Termseries TRP230VACRC1COAGSNO, Verpackungseinheit: 10 Stk., EAN: 4050118670981
