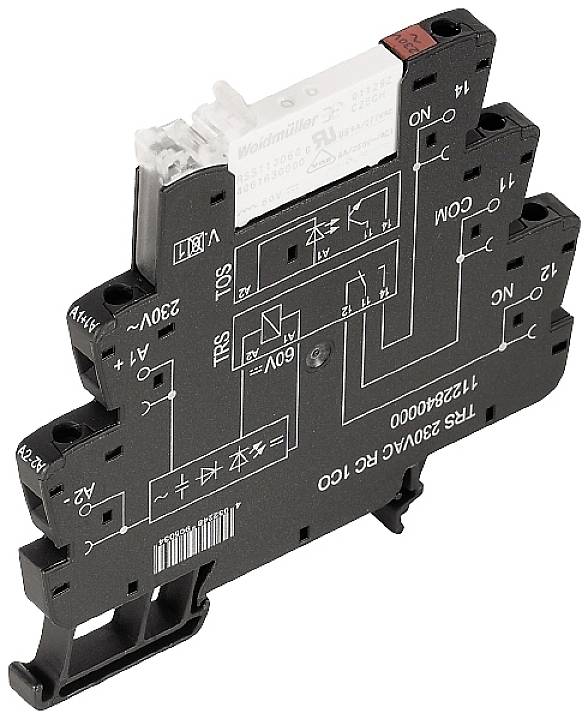

Weidmüller TRS 230VAC RC 1CO AGSNO Koppelrelais 230 V/AC 6 A 1 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koppelrelais
Kontaktart
1 Wechsler
Nennspannung
230 V/AC
Schaltspannung (max.)
250 V/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
Anzahl (Packungsgröße 10 St.)
Gesamt
€ 263,41
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
- Lagertemperatur: -40 °C...85 °C
- Nennstrom AC: 8.5 mA
- Nennleistung: 2 VA
- Ansprech-/Abfallspannung typ.: 169 V / 85 V AC
- Statusanzeige: LED grün
- Nennschaltspannung: 250 V AC
- Einschaltstrom: 30 A / 20 ms
- Schaltleistung DC (ohmsch), max.: 144 W @ 24 V
- min. Schaltleistung: 100 mA @ 12 V
- max. Schaltfrequenz bei Nennlast: 0,1 Hz
- Tragschiene: TS 35
- Prüftaste: Nein
- Mechanische Schaltstellungsanzeige: Nein
- Bemessungsspannung: 300 V
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
- Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
- Stehstoßspannung: 6 kV (1,2/50 µs)
- Abisolierlänge Bemessungsanschluss: 8 mm
- Anzugsdrehmoment, max.: 0,4 Nm
- Klemmbereich, Bemessungsanschluss: 1,5 mm²
- Klemmbereich, min.: 0,14 mm²
- Klemmbereich, max.: 2,5 mm²
- Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
- Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
- Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.: 0,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.: 1 mm²
- Klingenmaß: Gr. PH0
- Schaltspannung DC, max.: 250 V
- Ausschaltverzögerung: < 45ms
- RC-Filter: 94 Ω / 100 nF
- Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
- Anzugs-/Rückfallstrom, typ.: 7 mA / 3.3 mA AC
- Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Ja
- Spulenspannung Ersatzrelais: 60 V DC
- Produkt-Art
Koppelrelais
- Typ
TRS 230VAC RC 1CO AGSNO
- Anschluss
Schrauben
- Herstellerfarbe
Schwarz
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgSnO
- Nennspannung
230 V/AC
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
6 A
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
5 x 106 Zyklen
- Luft-/Kriechstrecke (Spule/Kontakte)
5.5 mm
IP20
- Max. Temperatur
+60 °C
- Min. Temperatur
-40 °C
- Tiefe
87.8 mm
- Breite
6.4 mm
- Höhe
89.6 mm
- Abm.
(B x H x T) 6.4 x 89.6 x 87.8 mm
- Inhalt
10 St.
- Gewicht
31 g
- RoHS-konform
Ja
- Dauerstrom (max.)
6 A
- Betriebsspannung
230 V/AC
- Einschalt-Strom
30 A
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1915798 Weidmüller TRS 230VAC RC 1CO AGSNO Koppelrelais 230 V/AC 6 A 1 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1915798 Weidmüller TRS 230VAC RC 1CO AGSNO Koppelrelais 230 V/AC 6 A 1 Wechsler 10 St.
Beschreibung
Weidmüller Koppelrelais TRS230VACRC1COAGSNO
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Koppelrelais 230 V AC 10 %,1WTyp:TRS230VACRC1COAGSNOAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:207..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:207..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:89,6 mmTiefe:87,8 mm
Weidmüller Koppelrelais TRS230VACRC1COAGSNO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118426960
Geliefert wird: Weidmüller Koppelrelais 230 V AC 10 %,1W TRS230VACRC1COAGSNO, Verpackungseinheit: 10 Stk., EAN: 4050118426960
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Koppelrelais 230 V AC 10 %,1WTyp:TRS230VACRC1COAGSNOAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:207..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:207..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:89,6 mmTiefe:87,8 mm
Weidmüller Koppelrelais TRS230VACRC1COAGSNO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118426960
Geliefert wird: Weidmüller Koppelrelais 230 V AC 10 %,1W TRS230VACRC1COAGSNO, Verpackungseinheit: 10 Stk., EAN: 4050118426960
Lieferumfang
- Geliefert wird: Weidmüller Koppelrelais 230 V AC 10 %,1W TRS230VACRC1COAGSNO, Verpackungseinheit: 10 Stk., EAN: 4050118426960
